Dławnica kablowa dzielona EMC 99431

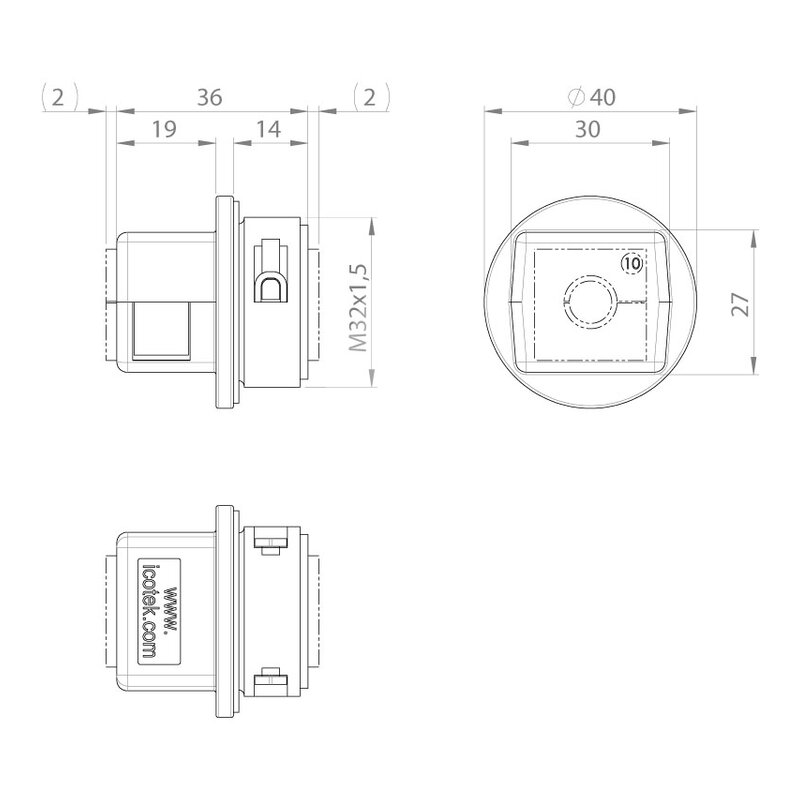

Dławnica kablowa dzielona EMC 99431 - wymiary

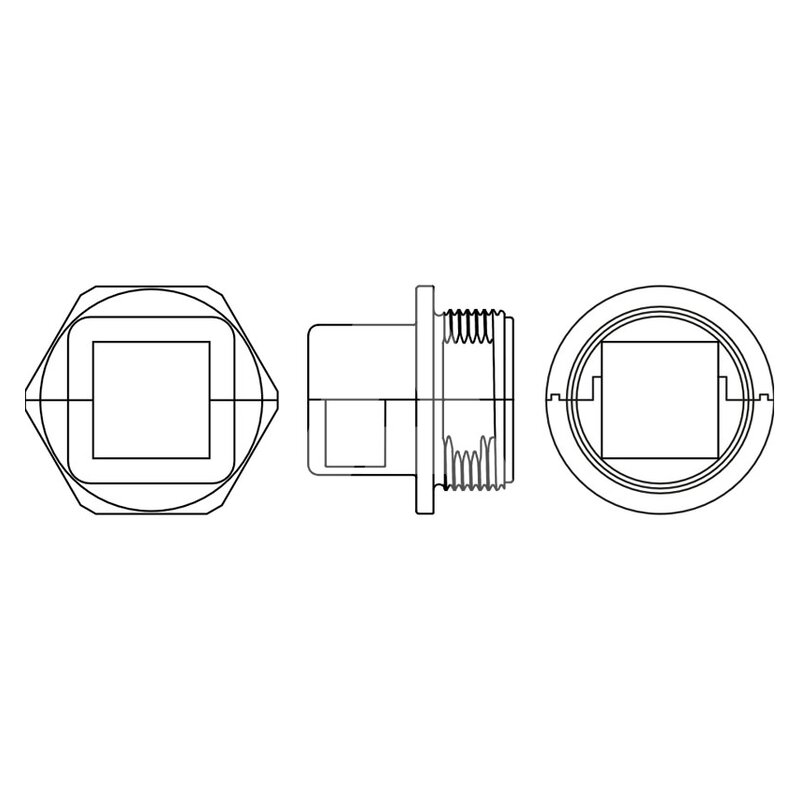

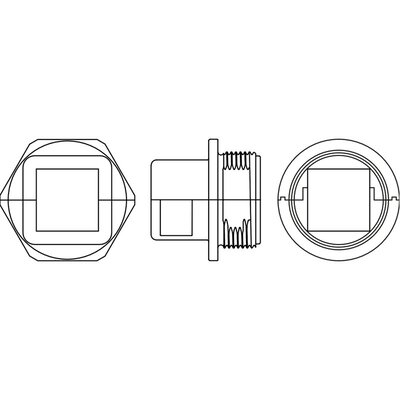

Dławnica kablowa dzielona EMC 99431 - schemat

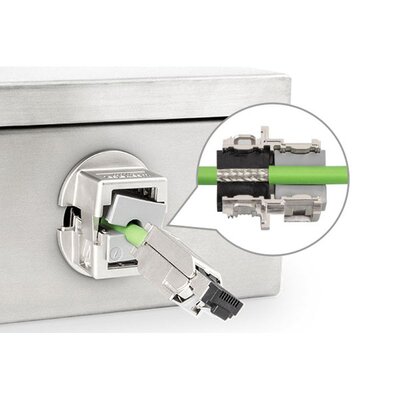

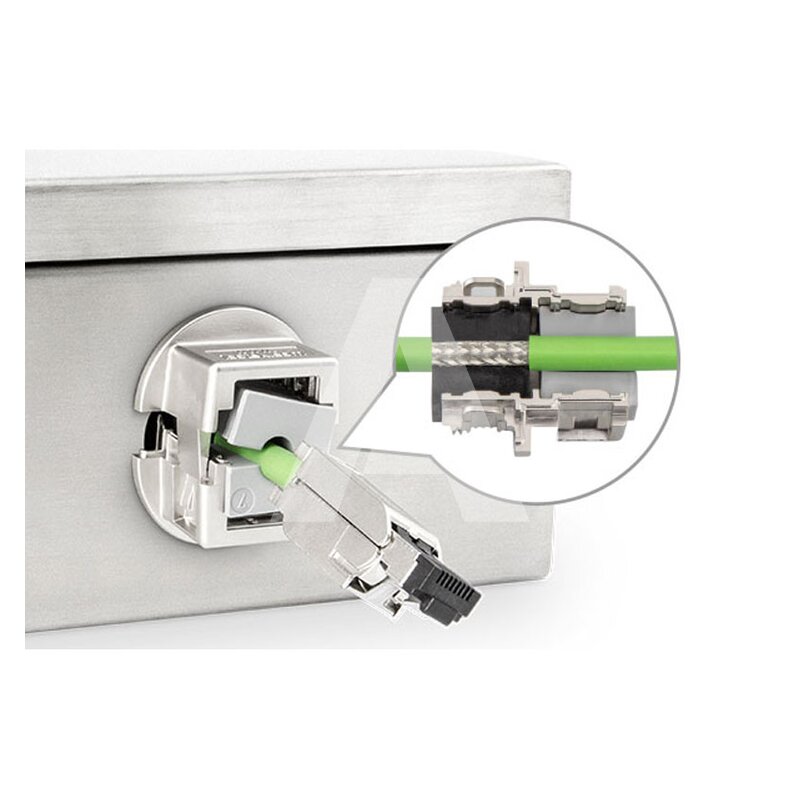

Dławnica kablowa dzielona EMC 99431 - aplikacja

Dławnica kablowa dzielona EMC-KVT-DS 32, 1 moduł KT mały, 1 moduł EMC-KT mały, 99431

Symbol produktu: IC-99431000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 99431
Typ EMC-KVT-DS 32
Seria EMC-KVT
Typ produktu Dławnica kablowa dzielona
Kształt Okrągły
Rozmiar gwintu M32x1,5
Długość gwintu [mm] 14
Liczba modułów uszczelniających 1xKT mały, 1xEMC-KT mały
Maksymalna liczba przewodów 1
Zakres temperatury [°C] -40..90
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54, IP55
Materiał Tworzywo sztuczne przewodzące prąd, Mosiądz niklowany
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Dławnica kablowa dzielona typu EMC-KVT-DS 32, model 99431.

Wykonana z tworzywa sztucznego przewodzącego prąd i mosiądzu niklowanego, średnica: M32x1,5, długość gwintu: 14 mm, przeznaczona na moduły: 1xKT mały, 1xEMC-KT mały. Dzięki przewodzącej powierzchni, zakłócenia w ekranach kabli w szafie sterowniczej mogą być łatwo rozpraszane. Zaburzenia związane z polem elektromagnetycznym są eliminowane przez zastosowanie metalu. Pierwszy przepust kablowy (KT) służy do odciążenia i uszczelnienia kabla na płaszczu kabla. Drugi przepust (EMC-KT) styka się z ekranem kabla w pełnym zakresie 360 stopni. Przewodząca uszczelka płaska wchodząca w zakres dostawy zapewnia kontakt pomiędzy dławikiem kablowym a przewodzącą ścianką obudowy. Dzięki temu EMC-KVT-DS może być mocowany za pomocą plastikowej nakrętki zabezpieczającej.

Zalety:

  • Zarówno zakłócenia przewodzone, jak i przenoszone przez pole elektromagnetyczne mogą być niezawodnie odprowadzane
  • Powierzchnia odporna na zarysowania
  • Kontakt z ekranem kabla w zakresie 360°
  • Przepusty EMC wykonane w całości z przewodzącego elastomeru
  • Duża gęstość upakowania kabli
  • Bardzo dobre wartości rozpraszania ciepła
  • Odporność na wibracje
  • Bardzo dobry efekt ekranowania w odniesieniu do szczelności EMC
