Dławnica kablowa dzielona EMC-KVT-DS 63, 1 moduł KT duży, 1 moduł EMC-KT duży, 99434
Zapytaj o produkt
Zapytaj o produkt
| Producent | ICOTEK |
| Kod producenta | 99434 |
| Typ | EMC-KVT-DS 63 |
| Seria | EMC-KVT |
| Typ produktu | Dławnica kablowa dzielona |
| Kształt | Okrągły |
| Rozmiar gwintu | M63x1,5 |
| Długość gwintu [mm] | 14 |
| Liczba modułów uszczelniających | 1xKT duży, 1xEMC-KT duży |
| Maksymalna liczba przewodów | 1 |
| Hygienic Design Hygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. | Nie |
| Zakres temperatury [°C] | -40..90 |
| Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP54, IP55 |
| Materiał | Tworzywo sztuczne przewodzące prąd, Mosiądz niklowany |
| Sposób montażu | Śrubowy |
| Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. | Tak |
| Jednostka sprzedażowa | Sztuki |

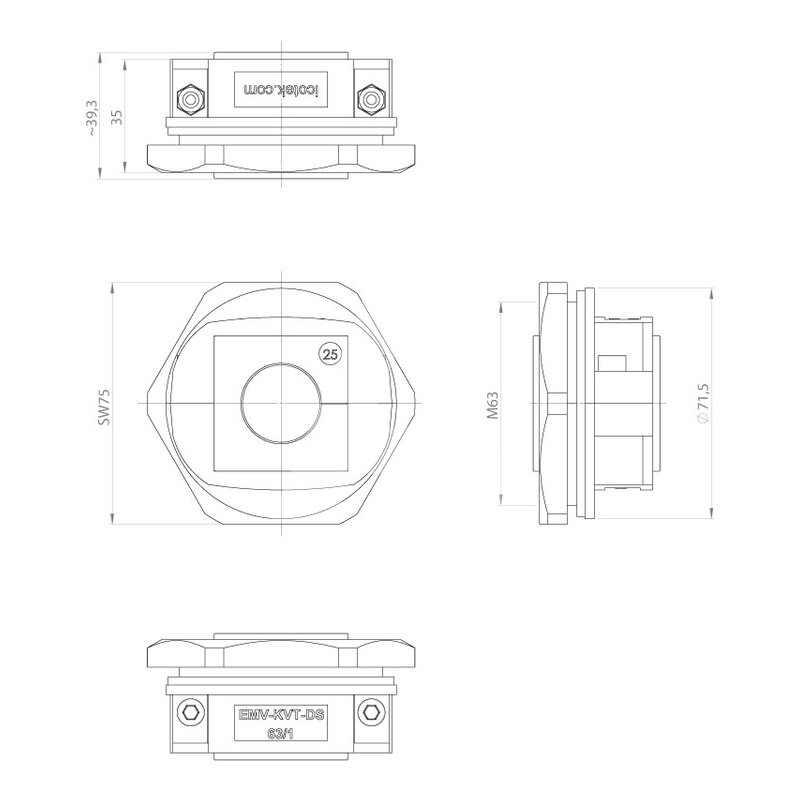

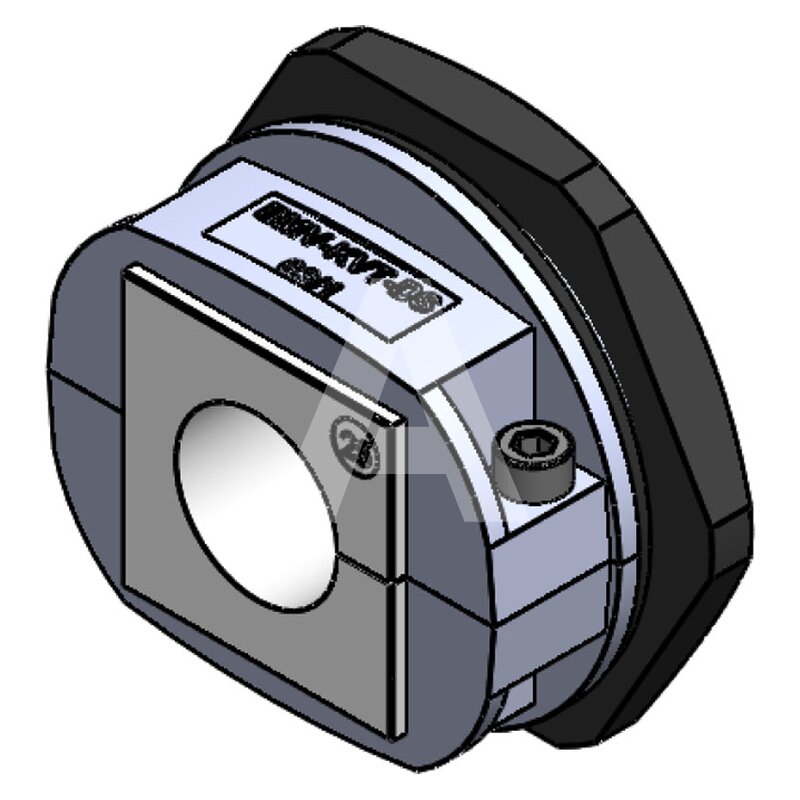

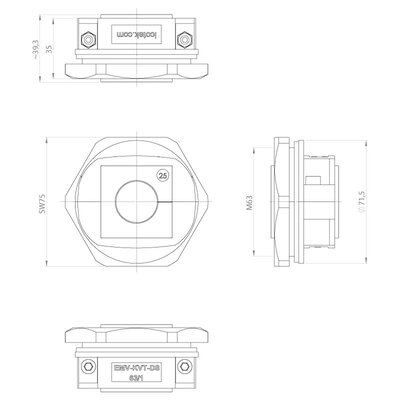

Dławnica kablowa dzielona typu EMC-KVT-DS 63, model 99434.
Wykonana z tworzywa sztucznego przewodzącego prąd i mosiądzu niklowanego, średnica: M63x1,5, długość gwintu: 14 mm, przeznaczona na moduły: 1xKT duży, 1xEMC-KT duży. Dzięki przewodzącej powierzchni, zakłócenia w ekranach kabli w szafie sterowniczej mogą być łatwo rozpraszane. Zaburzenia związane z polem elektromagnetycznym są eliminowane przez zastosowanie metalu. Pierwszy przepust kablowy (KT) służy do odciążenia i uszczelnienia kabla na płaszczu kabla. Drugi przepust (EMC-KT) styka się z ekranem kabla w pełnym zakresie 360 stopni. Przewodząca uszczelka płaska wchodząca w zakres dostawy zapewnia kontakt pomiędzy dławikiem kablowym a przewodzącą ścianką obudowy. Dzięki temu EMC-KVT-DS może być mocowany za pomocą plastikowej nakrętki zabezpieczającej.
Zalety:
- Zarówno zakłócenia przewodzone, jak i przenoszone przez pole elektromagnetyczne mogą być niezawodnie odprowadzane
- Powierzchnia odporna na zarysowania
- Kontakt z ekranem kabla w zakresie 360°
- Przepusty EMC wykonane w całości z przewodzącego elastomeru
- Duża gęstość upakowania kabli
- Bardzo dobre wartości rozpraszania ciepła
- Odporność na wibracje
- Bardzo dobry efekt ekranowania w odniesieniu do szczelności EMC
