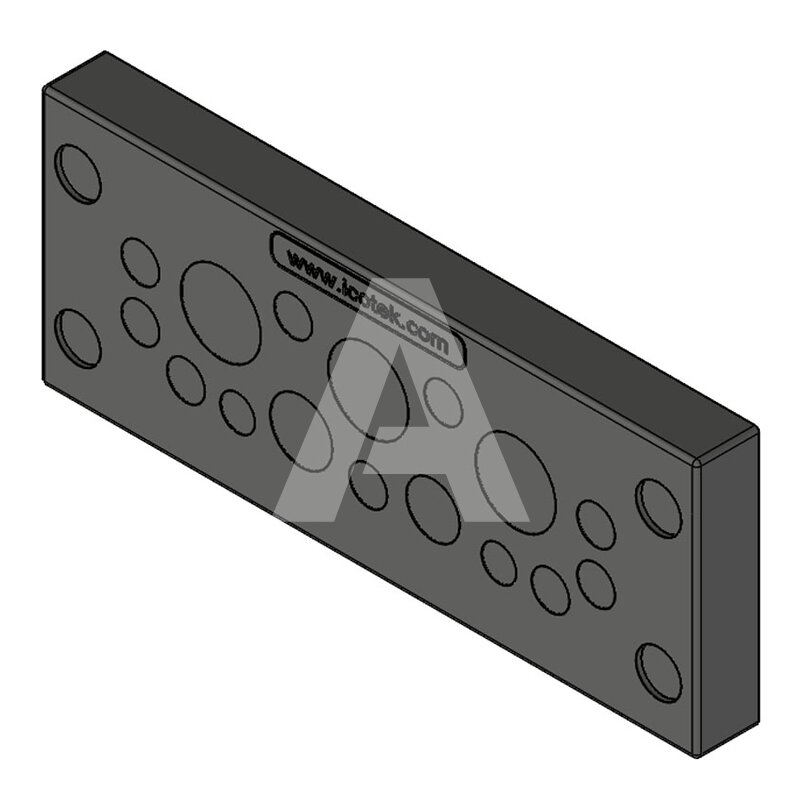

Przepust kablowy niedzielony KEL-DPU 24-OD, na 16 przewodów, 63932 -render
Przepust kablowy niedzielony KEL-DPU 24-OD, na 16 przewodów, 63932 -zastosowanie

Przepust kablowy niedzielony KEL-DPU 24-OD, na 16 przewodów, 63932

Symbol produktu: IC-63932000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 63932
Typ KEL-DPU 24/16-1-OD
Typ produktu Przepust kablowy wielozakresowy
Kształt Prostokątny
Materiał Elastomer
Kolor Antracyt
Długość [mm] 147
Szerokość [mm] 58
Głębokość [mm] 14
Otwór instalacyjny [mm] 112x36
Liczba otworów na śruby 4
Średnica otworów na śruby [mm] 5,8
Maksymalna liczba kabli 16
Zakres mocowania 2x3,2-6,3 mm,
9x4-7,5 mm,
1x5,5-10,5 mm,
1x8-12,5 mm,
3x12-16,2 mm
Minimalna grubość ściany [mm] 1,5
Maksymalna grubość ściany [mm] 2
Hygienic Design Hygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. Nie
Zakres temperatury [°C] -40..120
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54_ IP55_ IP64_ IP65_ IP66_ IP67_ IP69
Sposób montażu Śrubowy / zatrzask
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V2
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Bezhalogenowe Produkty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Dodatkowe cechy Wzmocnione trzymanie przewodu
Ilość sztuk w opakowaniu 10
Rozwiń listę atrybutów

Przepust kablowy niedzielony typu KEL-DPU 24/16-1-OD, model 63932. Przepust wykonany z elastomeru (F1), kolor: antracyt, montaż: śrubowy/na zatrzask, wymiary: 147x58x14 mm. Za jego pomocą można przeprowadzić do 16 przewodów, zakres mocowania: 2x3,2-6,3 mm, 9x4-7,5 mm, 1x5,5-10,5 mm, 1x8-12,5 mm, 3x12-16,2 mm. Przepusty KEL-DPU są zaprojektowane do przeprowadzania i uszczelniania standardowych przewodów (bez konektorów i złączy) na ograniczonej powierzchni montażowej. Przepust wyróżnia wzmocniona konstrukcja ramy oraz zwiększone trzymanie przewodów. KEL-DPU dopasowane jest dokładnie do otworu montażowego, jak 24-polowe złącze przemysłowe. Montaż przewodów może być wykonany w ciągu zaledwie kilkunastu sekund. Wystarczy wykonać szczelinę w membranie i przepchnąć przez nią standardowy kabel. Zatyczki ST-B mogą zostać użyte do zaślepienia otworu w membranie jeżeli kabel został usunięty.

Cechy:

  • Montaż na zatrzask
  • Zakres mocowania 2x3,2-6,3 mm, 9x4-7,5 mm, 1x5,5-10,5 mm, 1x8-12,5 mm, 3x12-16,2 mm
  • Możliwość przeprowadzenia 16 kabli

Zalety:

  • Montaż zatrzaskowy lub śrubowy (wystarczy przebić membrany w zintegrowanych otworach śrubowych samą śrubą)
  • Klasyfikacja F1 (odporność na promieniowanie UV i warunki atmos­feryczne zgodnie z UL 746C)
  • Duża stabilność
  • Bardzo silne trzymanie przewodów
  • Bardzo łatwy montaż
  • Duża gęstość upakowania
  • Podwójne uszczelnienie przewodów z IP65/IP66
  • Higieniczny design - wolne od brudu zbierającego się w zakamarkach
