Regulatory nadążnej Cewki Petersena

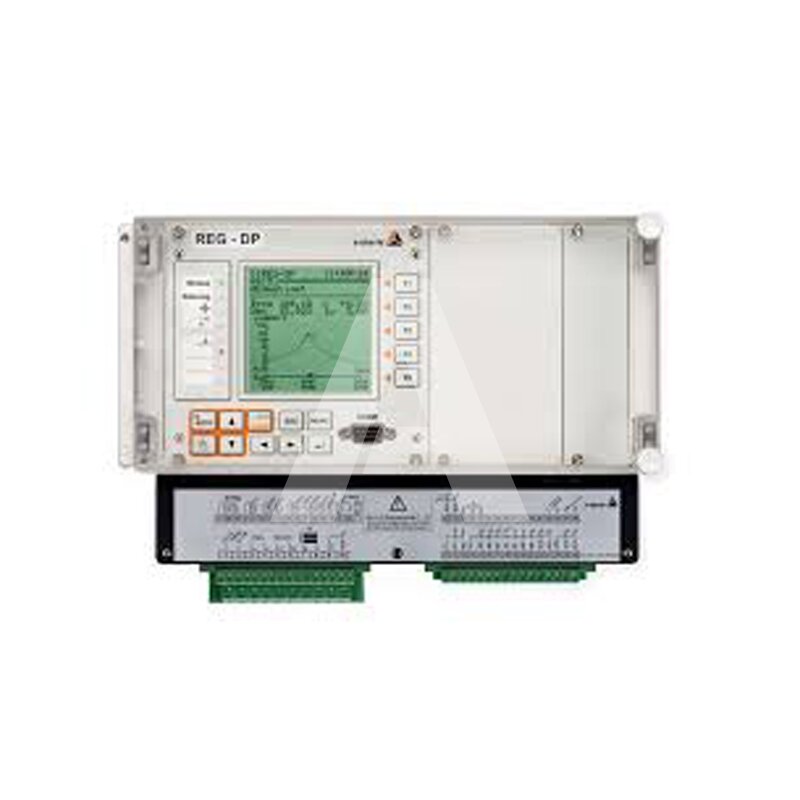

Regulatory cyfrowe REG-DP(A) z wyświetlaczem służą do sterowania dławikami nadążnymi z płynną regulacją w sieciach SN służącymi do kompensacji prądów ziemnozwarciowych.

Regulatory posiadają minimum 16 wejść binarnych i 11 wyjść przekaźnikowych z funkcją statusu.

Regulują funkcje AWSCZz oraz posiadają karty wewnętrzne i zewnętrzne do systemu sterowania i nadzoru dla każdego protokołu oraz funkcji wtrysku prądowego CIF z regulacją.

Funkcją regulatorów jest:

• wyświetlanie krzywej rezonansu w postaci graficznej
• monitoring aktualnego położenia dławika gaszącego, napięcia zerowego i aktualnego stanu rozstrojenia
• sterowanie równoległą pracą dławików (master/slave)
• rejestrowanie zdarzeń
• tworzenie statystyk

Normy:

• IEC 61010-1
• CAN/CSA C22.2 No. 1010.1-92
• IEC 60255-22-1
• IEC 61326-1
• IEC 60529
• IEC 60068-1 IEC 60688
• IEC 61000-6-2
• IEC 61000-6-4
• IEC 61000-6-5

Komunikacja:

• IEC 60870 – 5 – 101 / 103 / 104
• IEC 61850
• DNP 3.0 poprzez Ethernet
• DNP 3.0
• MODBUS RTU / MODBUS TC
• PROFIBUS.
