Skrzynka zaciskowa Ex e sygnałów zasilających, poliester wzmocniony włóknem szklanym, 07-5103
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | BARTEC |
| Kod producenta | 07-5103 |
| Uwagi | Według projektu i na zamówienie klienta |
| Materiał | Poliester wzmocniony włóknem szklanym |
| Szerokość [mm] | Według tabeli |
| Wysokość [mm] | Według tabeli |
| Głębokość [mm] | Według tabeli |
| Kolor | Czarny |
| Pod przyciski | Nie |
| Zakres temperatury pracy [°C] | -55..40/55 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP65, IP66 |
| Hygienic Design ⓘHygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. | Nie |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Kategoria Ex 2G ⓘKategoria Ex 2G - urządzenia w wykonaniu 2G pracują w gazowej atmosferze wybuchowej występującej czasami w trakcie normalnego działania. | Tak |
| Kategoria Ex 2D ⓘKategoria Ex 2D - urządzenia w wykonaniu 2D pracują w pyłowej atmosferze wybuchowej występującej czasami w trakcie normalnego działania. | Tak |
Rozwiń listę atrybutów

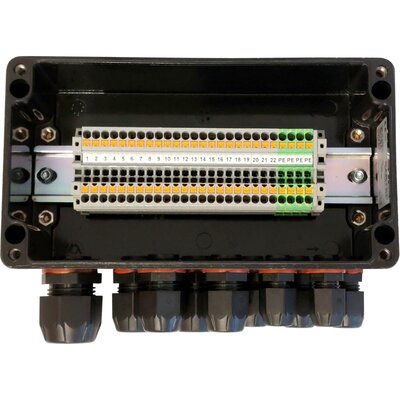

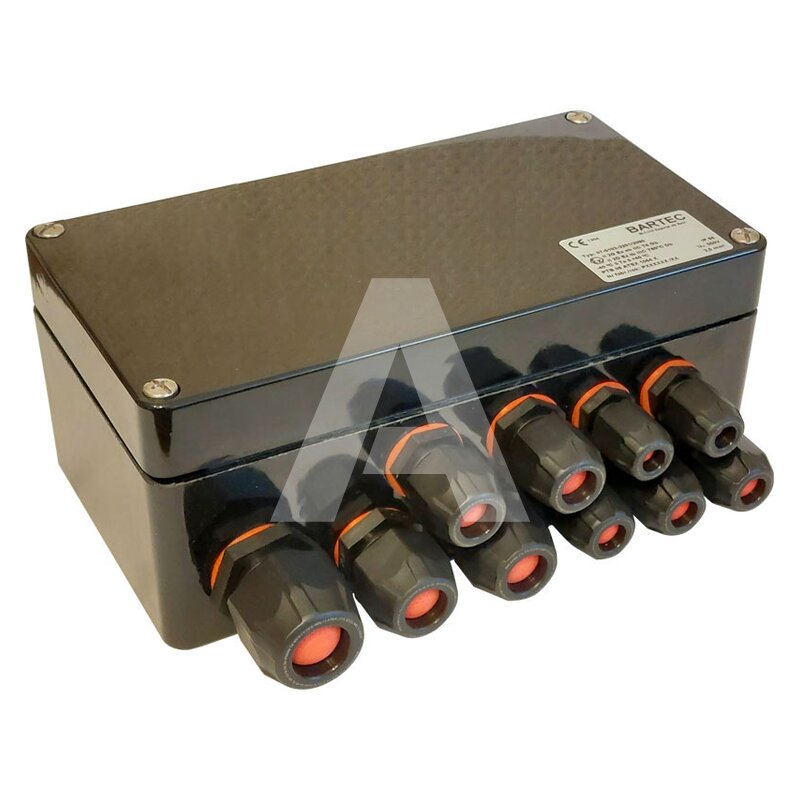

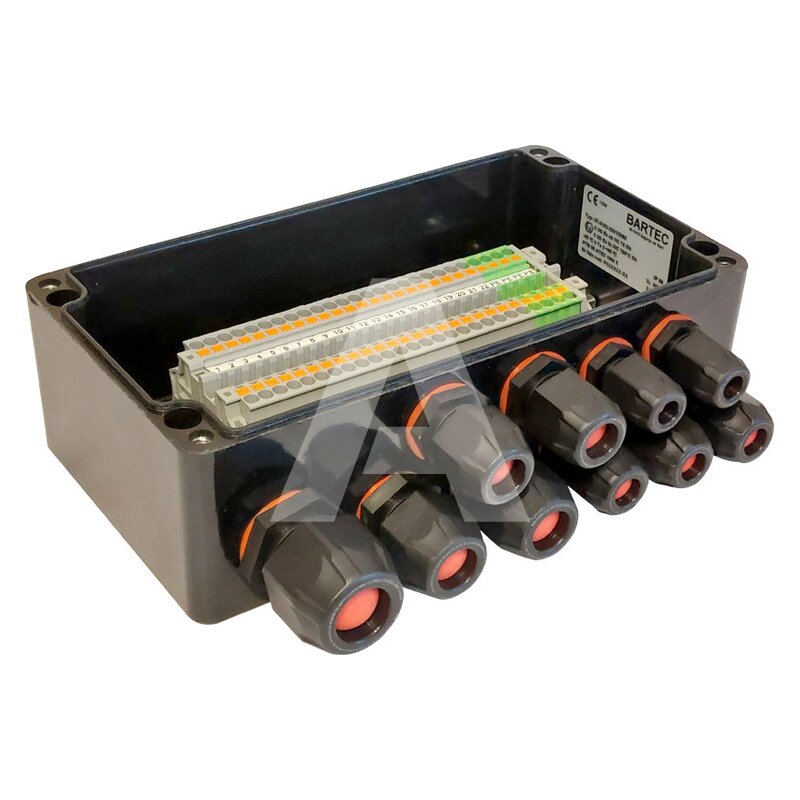

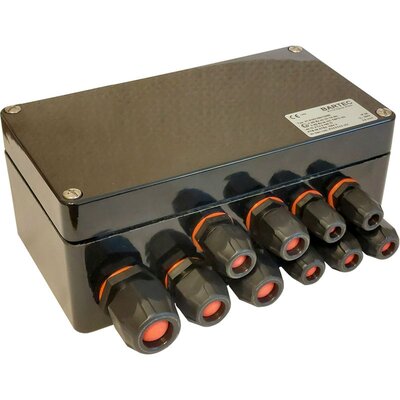

Skrzynki zaciskowe Ex e sygnałów zasilających. Materiał: poliester wzmocniony włóknem szklanym, kolor: czarny.
Skrzynki przelotowo-rozgałęźne przeznaczone są do przyłączenia sygnałów z instalacji napięciowych, prądowych, łączności, transmisji danych, układów sterowania, urządzeń nadzoru wizyjnego, czujników itp. Skrzynki służą do łączenia i rozgałęziania kabli i przewodów za pomocą certyfikowanych zacisków przyłączeniowych.
Wszystkie skrzynki produkowane są według projektu i na zamówienie klienta. Aby otrzymać ofertę należy podać: ilość, rozmiar i rozmieszczenie dławnic kablowych oraz ilość, rodzaj i rozmiar przewodów dla złączek kablowych.
Właściwości:
- Stopień ochrony: IP65/IP66
- Zakres temperatury pracy: od -55°C do 40°C/55°C
- Maksymalny przekrój przewodu: 10 mm²
- Wytrzymałość mechaniczna obudowy: 7 Nm
- Bezpieczne zamknięcie skrzynki dzięki zastosowaniu niewypadających i izolowanych śrub (poza uszczelką pokrywy)
- Na wąskich bokach obudowy znajdują się gwintowane tuleje do mocowania szyn zaciskowych lub paneli montażowych
- Możliwość stosowania w obwodach iskrobezpiecznych: II 2G Ex eb IIC TX Ga, II 2D Ex tb IIIC TX Db
- Łączenie i rozgałęzienie kabli i przewodów: zasilających, sterowniczych i sygnalizacyjnych
- Do podłączania: instalacji oświetleniowych, urządzeń lub czujników
| Wymiar Sz x W x G | Oznaczenie |
| 80x75x55 | 0800/7555 |
| 110x75x55 | 1100/7555 |
| 160x75x55 | 1600/7555 |
| 190x75x55 | 1900/7555 |
| 122x120x120 | 1221/2090 |
| 220x120x90 | 1221/2012 |
| 160x160x90 | 2201/2090 |
| 160x160x120 | 1601/6012 |
| 260x160x90 | 2601/6090 |
| 360x160x90 | 3601/6090 |
| 560x160x90 | 5601/6090 |
| 200x250x120 | 2002/5012 |
| 255x250x120 | 2552/5012 |
| 255x250x160 | 2552/2016 |
| 400x250x120 | 4002/5012 |
| 400x250x160 | 4002/5016 |
| 400x405x120 | 4004/0512 |
| 400x405x160 | 4004/0516 |
| 600x250x120 | 6002/0512 |
