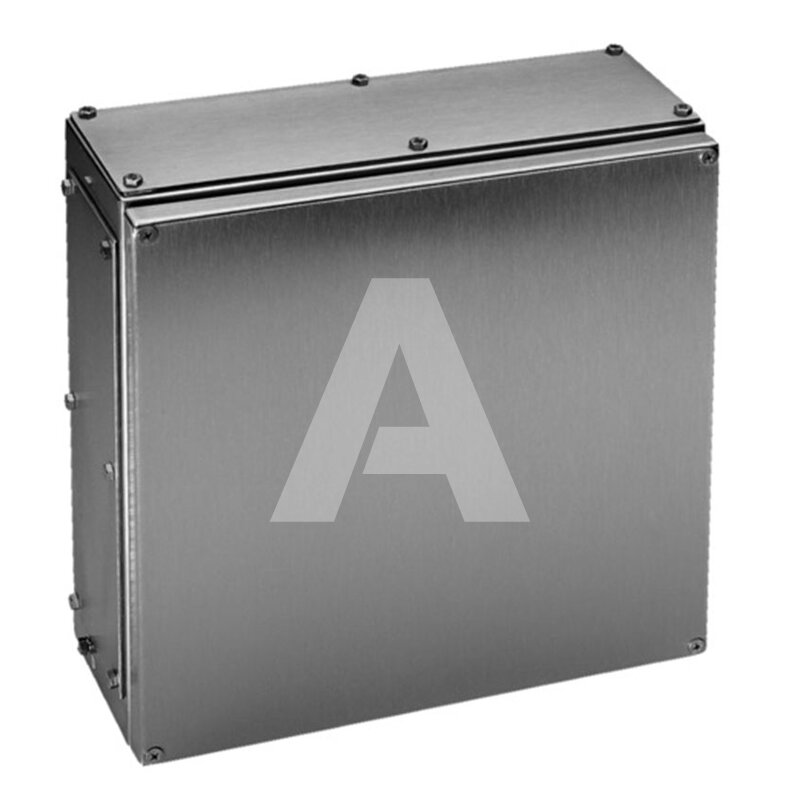

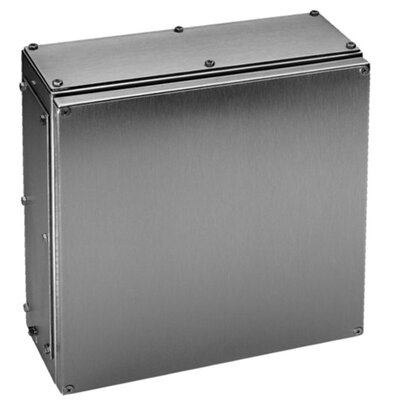

Skrzynka zaciskowa Ex e/i sygnałów zasilających i iskrobezpiecznych, stal nierdzewna, 07-56
Zapytaj o produkt
Zapytaj o produkt
| Producent | BARTEC |
| Kod producenta | 07-56 |
| Uwagi | Według projektu i na zamówienie klienta |
| Materiał | Stal nierdzewna |
| Szerokość [mm] | Według tabeli |
| Wysokość [mm] | Według tabeli |
| Głębokość [mm] | Według tabeli |
| Pod przyciski | Nie |
| Zakres temperatury pracy [°C] | -40..100 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP66 |
| Hygienic Design ⓘHygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. | Nie |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Kategoria Ex 2G ⓘKategoria Ex 2G - urządzenia w wykonaniu 2G pracują w gazowej atmosferze wybuchowej występującej czasami w trakcie normalnego działania. | Tak |
| Kategoria Ex 2D ⓘKategoria Ex 2D - urządzenia w wykonaniu 2D pracują w pyłowej atmosferze wybuchowej występującej czasami w trakcie normalnego działania. | Tak |
Skrzynki zaciskowe Ex e/i sygnałów zasilających i sygnałów iskrobezpiecznych, typ 07-56. Materiał: stal nierdzewna (316L lub 304), kolor: srebrny.

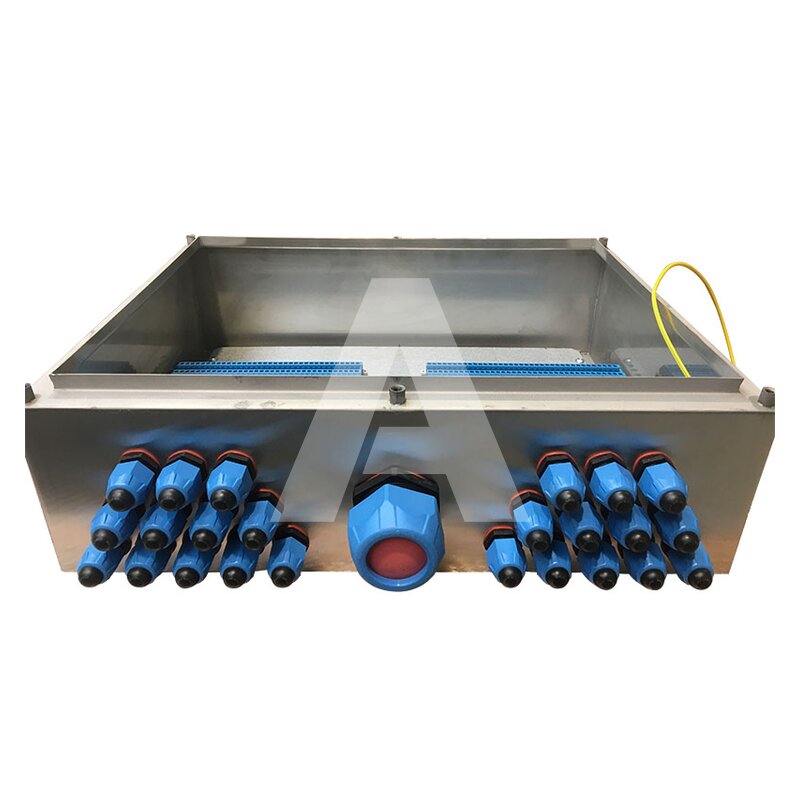

Skrzynki przelotowo-rozgałęźne przeznaczone są do przyłączenia sygnałów z instalacji napięciowych, prądowych, łączności, transmisji danych, układów sterowania, urządzeń nadzoru wizyjnego, czujników itp. Skrzynki służą do łączenia i rozgałęziania kabli i przewodów za pomocą certyfikowanych zacisków przyłączeniowych. Skrzynki mogą być wyposażone w pokrywę lub drzwi na zawiasach, a wejścia kablowe mogą być rozmieszczone na wszystkich 4 ścianach obudowy (lub z dedykowaną flanszą z otworami). Odpowiednie do zastosowań w ekstremalnych warunkach środowiskowych i zapewniają niezawodną ochronę przy dużych obciążeniach.
Wszystkie skrzynki produkowane są według projektu i na zamówienie klienta. Aby otrzymać ofertę należy podać: ilość, rozmiar i rozmieszczenie dławnic kablowych oraz ilość, rodzaj i rozmiar przewodów dla złączek kablowych.
Właściwości:
- Stopień ochrony: IP66
- Zakres temperatury pracy: od -20 °C (-40 °C) do 100 °C
- Wytrzymałość mechaniczna obudowy: 7 Nm
- Możliwość stosowania w obwodach iskrobezpiecznych: II 2G Ex eb IIC Gb, II 2D Ex tb IIIC Gb
- Łączenie i rozgałęzienie kabli i przewodów: zasilających, sterowniczych i sygnalizacyjnych
- Do podłączania: instalacji oświetleniowych, urządzeń lub czujników
| Wymiar Sz x W x G | Oznaczenie |
| 100x100x60 | 17 |
| 150x150x80 | 01 |
| 400x150x80 | 10 |
| 200x200x80 | 03 |
| 300x200x80 | 22 |
| 150x150x100 | 02 |
| 200x200x120 | 04 |
| 300x200x120 | 06 |
| 400x200x120 | 11 |
| 600x200x120 | 25 |
| 300x300x120 | 07 |
| 300x300x160 | 08 |
| 380x380x160 | 26 |
| 400x200x160 | 12 |
| 400x400x160 | 14 |
| 500x400x160 | 15 |
| 200x300x150 | 51 |
| 380x300x155 | 54 |
| 300x380x210 | 52 |
| 400x400x210 | 57 |
| 400x600x210 | 58 |
| 600x600x210 | 59 |
| 600x760x210 | 60 |
| 600x800x300 | 61 |
| 800x800x300 | 62 |
| 800x1000x300 | 63 |
