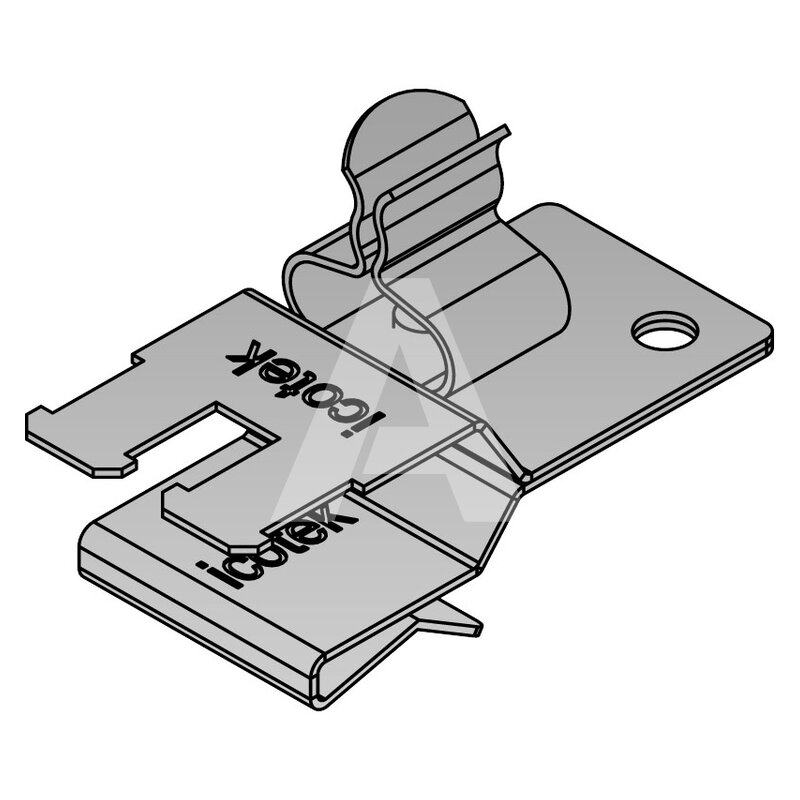

Klamra uziemiająca PFKZ2-A/SKL 10, 3678110 - rysunek
Klamra uziemiająca PFKZ2-A/SKL 10, 3678110

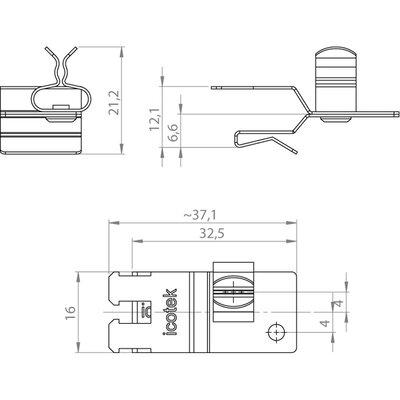

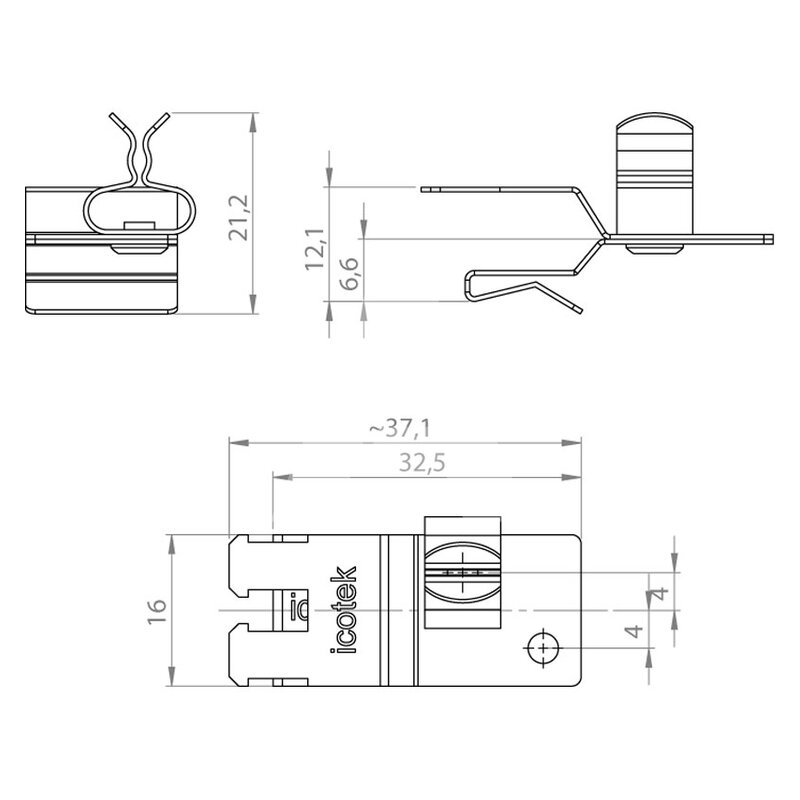

Klamra uziemiająca PFKZ2-A/SKL 10, 3678110 - schemat
Klamra uziemiająca PFKZ2-A/SKL 10, 3678110
Klamra uziemiająca PFKZ2-A/SKL 10, 3678110 - rysunek

Klamra uziemiająca EMC PFKZ2-A/SKL 10, 36781.10

Symbol produktu: IC-36781-10-00000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 36781.10
Typ PFKZ2/SKL
Typ produktu Klamra uziemiająca
Materiał Stal ocynkowana
Sposób montażu Zaczep
Maksymalna liczba przewodów 1
Liczba klamer uziemiających 1
Długość [mm] 37
Szerokość [mm] 18
Głębokość [mm] 21,2
Minimalna średnica zacisku uziemiającego 1 [mm] 1,5
Maksymalna średnica zacisku uziemiającego 1 [mm] 3
Minimalna grubość ściany [mm] 1,5
Maksymalna grubość ściany [mm] 2
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Ilość sztuk w opakowaniu 10
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Klamra uziemiająca EMC PFKZ2-A/SKL 10, model 36781.10. Materiał: stal ocynkowana, montaż: na zaczep, wymiary: 37x18x21,2 mm. Przeznaczona do uziemienia 1 przewodu, zakres mocowania: 1,5-3 mm. Grubość ściany do mocowania: 1,5-2 mm. Klamra jest stosowana wszędzie tam, gdzie ekran kabla musi być uziemiony. Jest łatwa w użyciu i skuteczna w uziemieniu pojedynczych przewodów. Zacisk EMC PFKZ2/SKL to zaciski typu SKL przeznaczone do mocowania na krawędzi blachy, za pomocą zaczepu. Te zaciski ekranowe stosowane są tam, gdzie nie jest możliwe lub nie jest wskazane połączenie śrubowe. Klamra jest po prostu nakładana na krawędź blachy. Zaczep zapewnia pewny chwyt, także w przypadku drgań. Przewód można mocować za pomocą opaski kablowej.

Zalety:

  • Duża powierzchnia styku
  • Łatwy montaż i demontaż, bez użycia narzędzi
  • Sprężynowa konstrukcja nie wymaga regulacji i trwale utrzymuje kontakt z ekranem kabla
  • Zaprojektowane do zastosowań o dużej gęstości
  • Ekonomiczne rozwiązanie
  • Mocowanie przewodu za pomocą opaski kablowej zgodnie z normą EN 62444
