Wkładka złącza przemysłowego 77.27, męska, śrubowa, 16 pin + PE, 16 A, 500 V, CNEM 16 T
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | ILME |
Kod producenta | CNEM 16 T |
Seria | CNE |
Typ produktu | Wkładka |
Rodzaj (męski/żeński) | Męski |
Rozmiar złącza | 77.27 |
Napięcie znamionowe [V] | 500 |

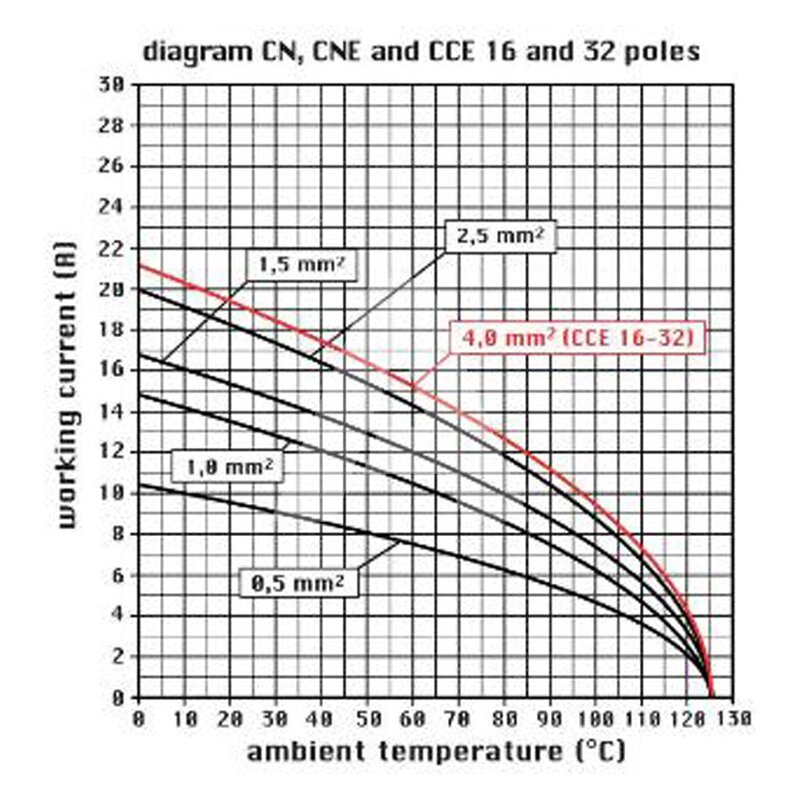

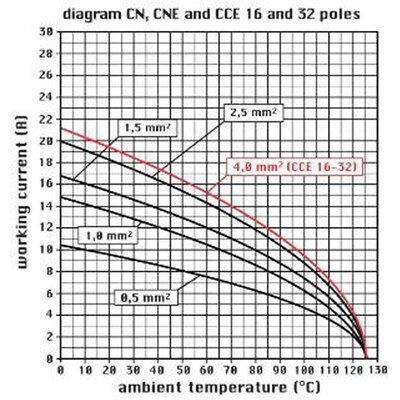

Prąd znamionowy na pin/kontakt [A] | 16 |
Znamionowe napięcie udarowe [kV] | 6 |
Oporność styku Rc (mΩ) | ≤ 1 |
Rezystancja izolacji [GΩ] | ≥ 10 |
Maksymalny moment dokręcania styku [Nm] | 0,5 |
Przekrój przewodu [mm²] | 0,5..4 |
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 7 |
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 20..12 |
Liczba pinów | 16+PE |
Kontakt/pin - PE | Tak |
Rodzaj połączenia pinów | Śrubowe |
Trwałość (liczba cykli połączeń) | ≥ 500 |
Materiał wkładki | Poliwęglan |
Materiał styków | Stopy miedzi |
Materiał pokrycia pinów (powłoka) | Posrebrzane |
Kolor wkładki | Szary |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP65, IP66, IP68, IP69 |
Zakres temperatury pracy [°C] | -40..125 |
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
Certyfikat UL - dodatkowe info | ECBT2, PVVA2 |
Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. | Tak |
Certyfikaty | CQC, DNV, BV, EAC |
Ilość sztuk w opakowaniu | 5 |
Jednostka sprzedażowa | Opakowania |
Rozwiń listę atrybutów

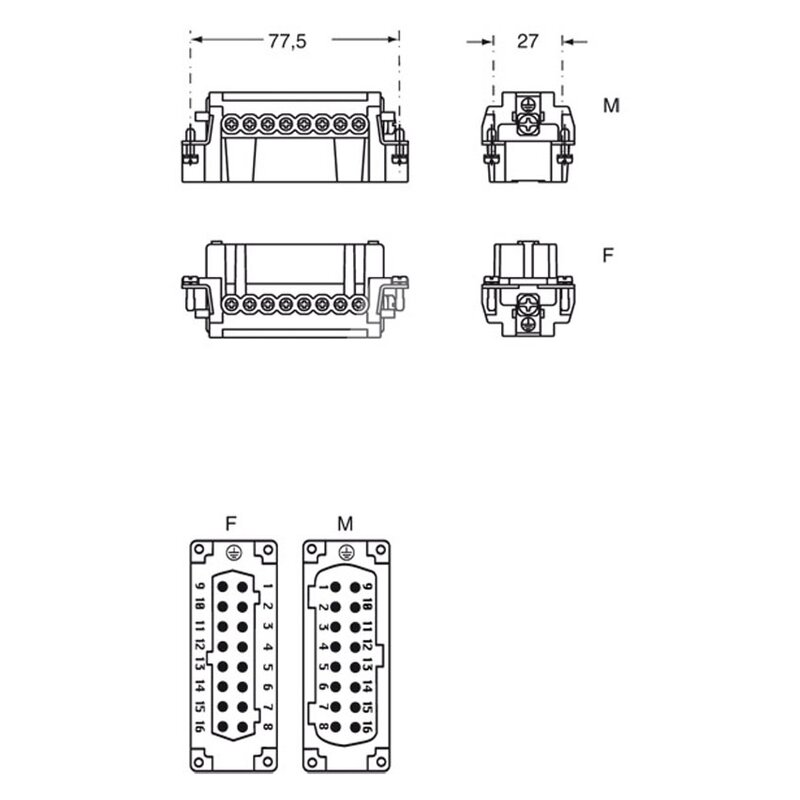

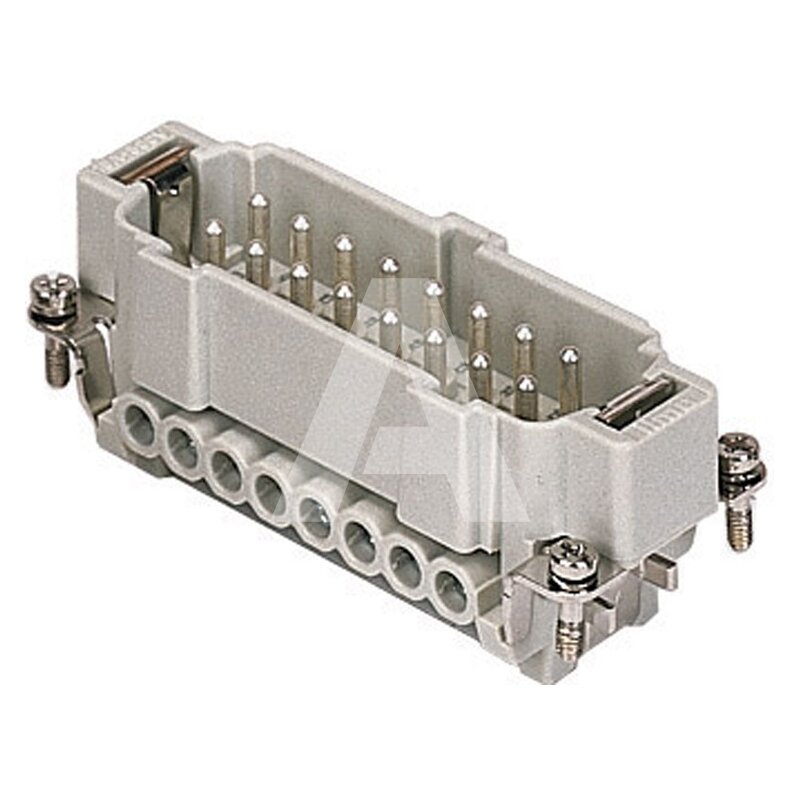

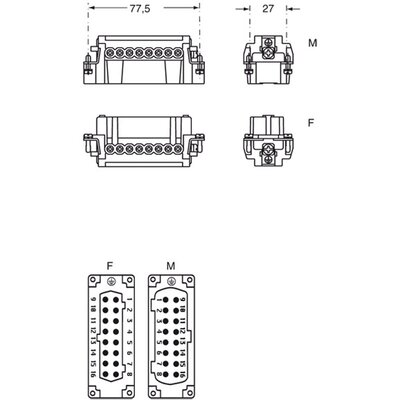

Wkładka złącza przemysłowego, model CNEM 16 T. Wkładka męska, przeznaczona dla złącza w rozmiarze 77.27.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: stopy miedzi, piny posrebrzane, toczone
- Połączenie: śrubowe
- Liczba pinów: 16 + PE
- Przekrój przewodu: od 0,5 do 4 mm²
- Napięcie znamionowe: 500 V
- Normy i certyfikaty: CSA, CQC, DNV-GL, BV, EAC, UL
