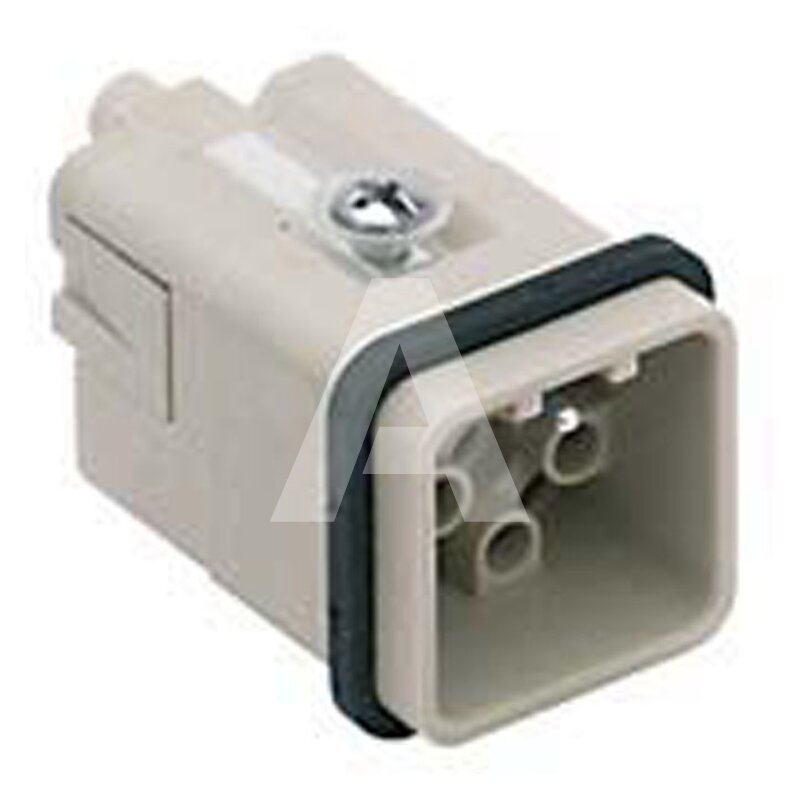

Wkładka męska 21.21, CQM 12

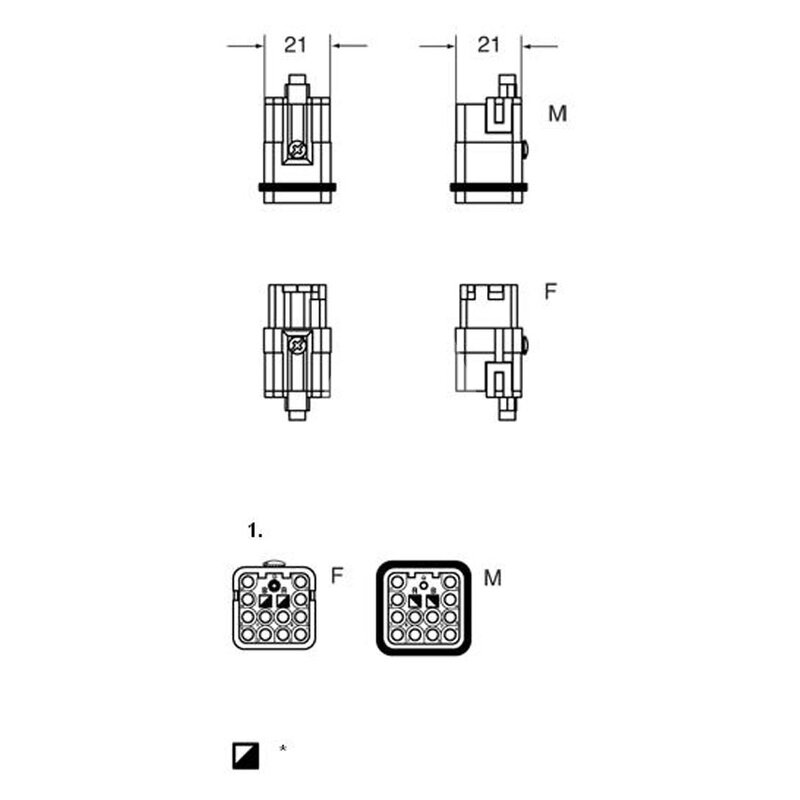

Wkładka męska 21.21, CQM 12 - schemat 1

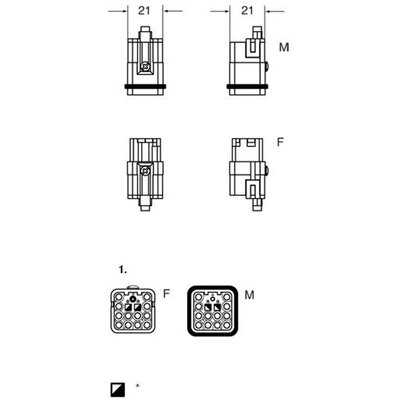

Wkładka męska 21.21, CQM 12 - schemat seria

Wkładka złącza przemysłowego 21.21, męska, zaciskowa, 12 pin + PE, 10 A, 400 V, CQM 12

Symbol produktu: ILM-CQM1200000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ILME
Kod producenta CQM 12
Seria CQ
Typ produktu Wkładka
Rodzaj (męski/żeński) Męski
Rozmiar złącza 21.21
Napięcie znamionowe [V] 400
Prąd znamionowy na pin/kontakt [A] 10
Znamionowe napięcie udarowe [kV] 6
Oporność styku Rc (mΩ) ≤ 3
Rezystancja izolacji [GΩ] ≥ 10
Maksymalny moment dokręcania śrub mocujących [Nm] 0,5
Liczba pinów 12+PE
Kontakt/pin - PE Tak
Rodzaj połączenia pinów Zaciskowe
Trwałość (liczba cykli połączeń) ≥ 500
Materiał wkładki Poliwęglan
Materiał uszczelki NBR (kauczuk butadienowo akrylonitrylowy)
Kolor wkładki Szary
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C] -40..125
Stopień zanieczyszczenia 3
Certyfikaty CSA, CQC, DNV-GL, BV, EAC, UL
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. ECBT2, PVVA2
Ilość sztuk w opakowaniu 40
Jednostka sprzedażowa Opakowania
Rozwiń listę atrybutów

Wkładka złącza przemysłowego, model CQM 12. Wkładka męska, przeznaczona dla złącza w rozmiarze 21.21.

Cechy:

  • Materiał wkładki: poliwęglan
  • Uszczelka: NBR (kauczuk butadienowo akrylonitrylowy)
  • Kolor: szary
  • Połączenie: zaciskowe
  • Liczba pinów: 12 + PE
  • Napięcie znamionowe: 400 V
  • Normy i certyfikaty: CSA, CQC, DNV-GL, BV, EAC, UL
