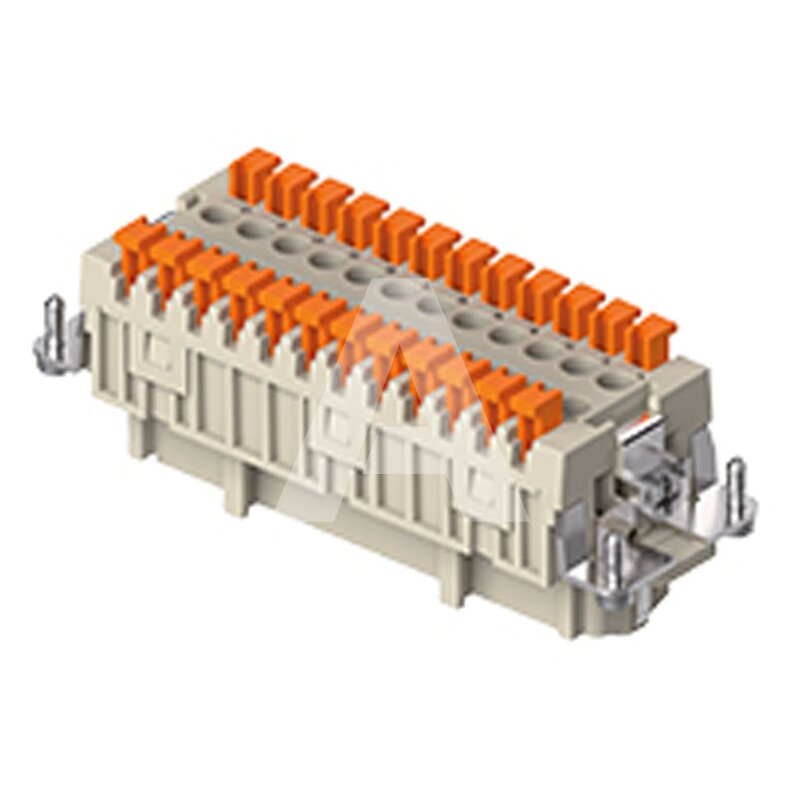

Wkładka złącza przemysłowego 104.27, CSHFD 24
Wkładka złącza przemysłowego 104.27, CSHFD 24 - schemat
Wkładka złącza przemysłowego 104.27, CSHFD 24 - wykres

Wkładka złącza przemysłowego 104.27, żeńska, sprężynowa SQUICH®, 24+PE, 16 A, 500 V, CSHFD 24

Symbol produktu: ILM-CSHFD24000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ILME
Kod producenta CSHFD 24
Seria CSH
Typ produktu Wkładka
Rodzaj (męski/żeński) Żeński
Grupa złączy 24B
Rozmiar złącza 104.27
Masa [g] 125
Napięcie znamionowe [V] 500
Prąd znamionowy na pin/kontakt [A] 16
Znamionowe napięcie udarowe [kV] 6
Oporność styku Rc (mΩ) ≤ 3
Rezystancja izolacji [GΩ] ≥ 10
Przekrój przewodu [mm²] 0,14..2,5
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 9..11
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 26..14
Liczba pinów 24+PE
Kontakt/pin - PE Tak
Rodzaj połączenia pinów Sprężynowe SQUICH®
Trwałość (liczba cykli połączeń) ≥ 500
Materiał wkładki Poliwęglan
Materiał pokrycia pinów (powłoka) Pozłacane
Kolor wkładki Szary
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C] -40..125
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat UL - dodatkowe info ECBT2, PVVA2
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Certyfikat RoHS - dodatkowe info Z wyjątkami
Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. Tak
Certyfikaty CSA, DNV, EAC, CQC, BV
Ilość sztuk w opakowaniu 5
Rozwiń listę atrybutów

Wkładka złącza przemysłowego, model CSHFD 24.

Wkładka złącza przemysłowego, żeńska, przeznaczona do złącza o wymiarach 104.27, grupa złączy 24B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:

  • Materiał wkładki: poliwęglan
  • Kolor: szary
  • Połączenie: sprężynowe SQUICH®
  • Liczba pinów: 24+PE
  • Powłoka pinów: pozłacane
  • Przekrój przewodu: od 0,14 do 2,5 mm²
  • Napięcie znamionowe: 500 V
  • Prąd znamionowy: 16 A
  • Rozmiar złącza: 104.27
  • Grupa złączy: 24B
  • Zakres temperatury pracy: od -40°C do 125°C
  • Klasa palności: V0

Zalety:

  • Doskonałe dopasowanie do odpowiedniego złącza
  • Bezpieczna w użytkowaniu
  • Wysoka niezawodność
  • Dobra jakość wykonania
  • Certyfikaty: CE, UL ECBT2, PVVA2, RoHS (z wyjątkami), CSA, DNV, EAC, CQC, BV
