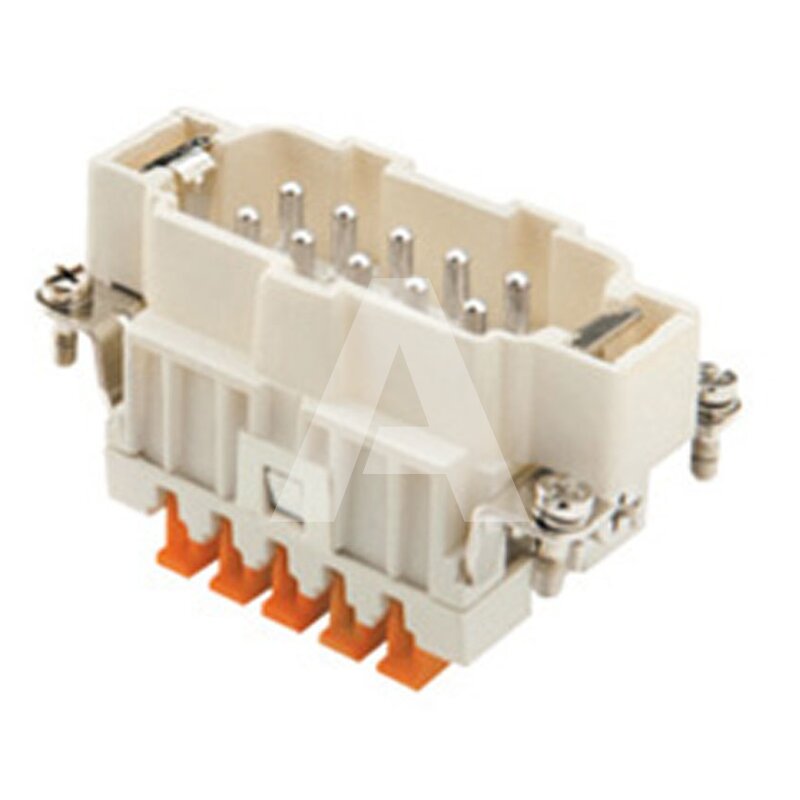

Wkładka złącza przemysłowego 57.27, męska, sprężynowa SQUICH®, 10 pin + PE, 16 A, 500 V, CSHM 10

Wkładka złącza przemysłowego 57.27, męska, sprężynowa SQUICH®, 10 pin + PE, 16 A, 500 V, CSHM 10

Symbol produktu: ILM-CSHM100000000

Generuj informacje o produkcie

Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	ILME
Kod producenta	CSHM 10
Seria	CSH
Typ produktu	Wkładka
Rodzaj (męski/żeński)	Męski

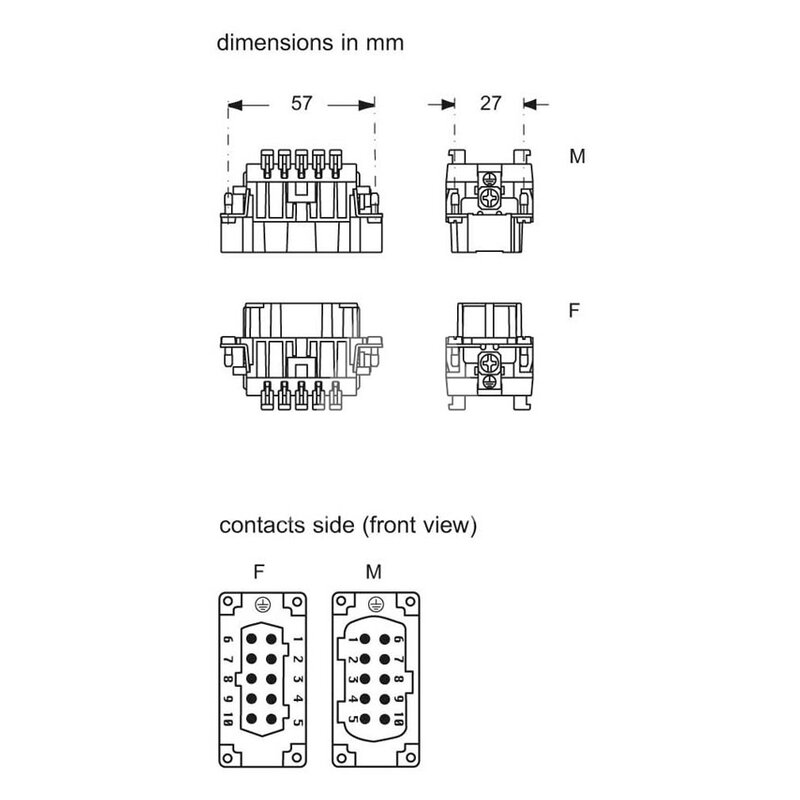

Rozmiar złącza	57.27
Napięcie znamionowe [V]	500
Prąd znamionowy na pin/kontakt [A]	16
Znamionowe napięcie udarowe [kV]	6
Oporność styku Rc (mΩ)	≤ 3
Rezystancja izolacji [GΩ]	≥ 10
Przekrój przewodu [mm²]	0,14..2,5
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	9..11
Zakres przekrojów wg AWG ^ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.	26..14
Liczba pinów	10+PE
Kontakt/pin - PE	Tak
Rodzaj połączenia pinów	Sprężynowe SQUICH®
Trwałość (liczba cykli połączeń)	≥ 500
Materiał wkładki	Poliwęglan
Materiał styków	Stopy miedzi
Materiał pokrycia pinów (powłoka)	Posrebrzane
Kolor wkładki	Szary
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Stopień ochrony (IP) ^ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP20
Stopień ochrony (IP) z obudową ^ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C]	-40..125
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat UL - dodatkowe info	ECBT2, PVVA2
Certyfikat CSA ^ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych.	Tak
Certyfikaty	CQC, DNV, BV, EAC
Ilość sztuk w opakowaniu	5
Jednostka sprzedażowa	Opakowania
