Wkładka złącza przemysłowego 77.27, męska, zaciskowa, 4+2+PE, 80 A, 830 V / 16 A, 400 V, CXCM 4/2
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | ILME |
Kod producenta | CXCM 4/2 |
Seria | CXC |
Typ produktu | Wkładka |
Rodzaj (męski/żeński) | Męski |
Grupa złączy | 16B |

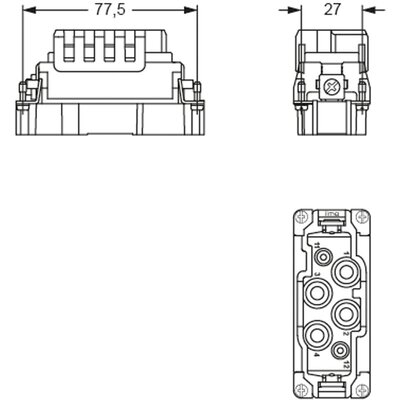

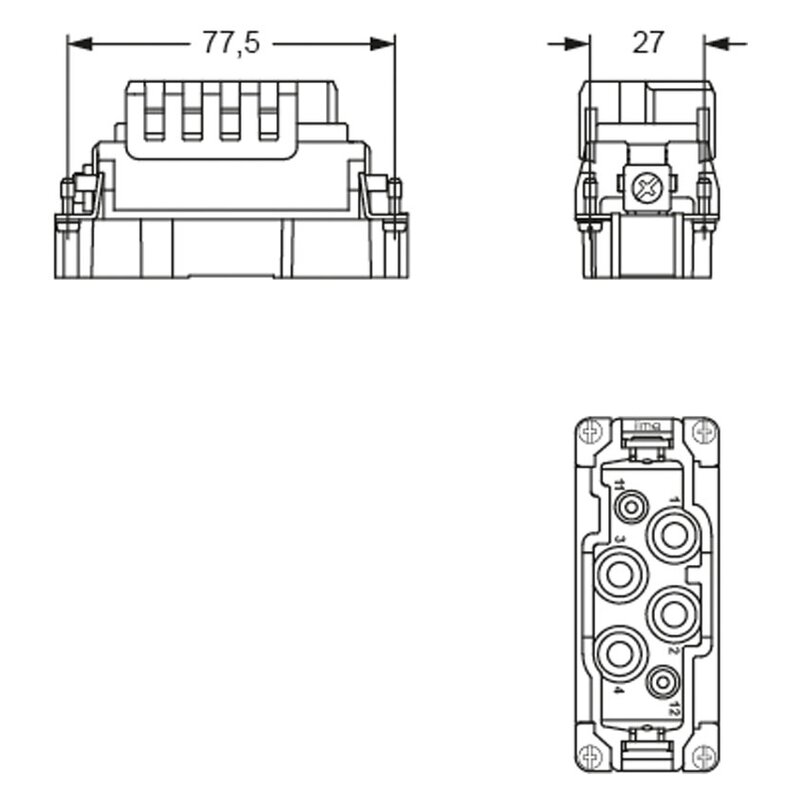

Rozmiar złącza | 77.27 |
Masa [g] | 66 |
Napięcie znamionowe [V] | 830 |
Prąd znamionowy na pin/kontakt [A] | 80 |
Znamionowe napięcie udarowe [kV] | 8 |
Oporność styku Rc (mΩ) | ≤ 0,3 (4 piny), ≤ 1 (2 piny) |
Rezystancja izolacji [GΩ] | ≥ 10 |
Przekrój przewodu [mm²] | 6..25 |
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 10..3 |
Liczba pinów | 4+PE |
Kontakt/pin - PE | Tak |
Rodzaj połączenia pinów | Zaciskowe |
Trwałość (liczba cykli połączeń) | ≥ 500 |
Materiał wkładki | Poliwęglan |
Kolor wkładki | Szary |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP65, IP66, IP68, IP69 |
Zakres temperatury pracy [°C] | -40..125 |
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. | Nie |
Certyfikaty | CQC, DNV |
Ilość sztuk w opakowaniu | 5 |
Rozwiń listę atrybutów

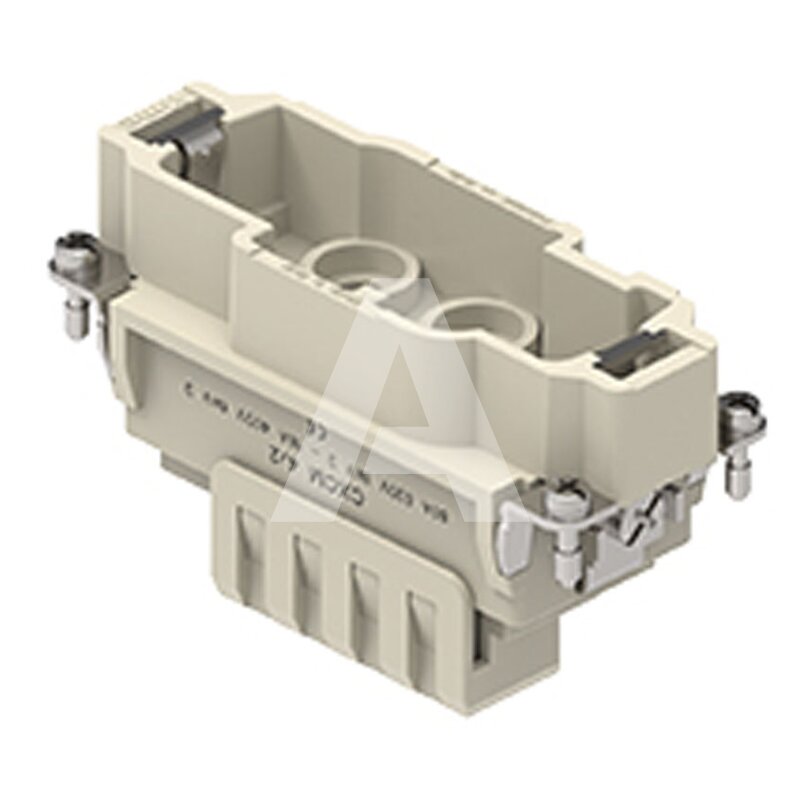

Wkładka złącza przemysłowego, model CXCM 4/2.
Wkładka złącza przemysłowego, męska, przeznaczona do złącza o wymiarach 77.27, grupa złączy 16B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Połączenie: zaciskowe
- Liczba pinów: 4+PE
- Przekrój przewodu: od 6 do 25 mm²
- Napięcie znamionowe: 830 V
- Prąd znamionowy: 80 A
- Rozmiar złącza: 77.27
- Grupa złączy: 16B
- Zakres temperatury pracy: od -40°C do 125°C
- Klasa palności: V0
Zalety:
- Doskonałe dopasowanie do odpowiedniego złącza
- Bezpieczna w użytkowaniu
- Wysoka niezawodność
- Dobra jakość wykonania
- Certyfikaty: CQC, DNV
