Producent | SATECH |
Kod producenta | SATECH-AKCESORIA |

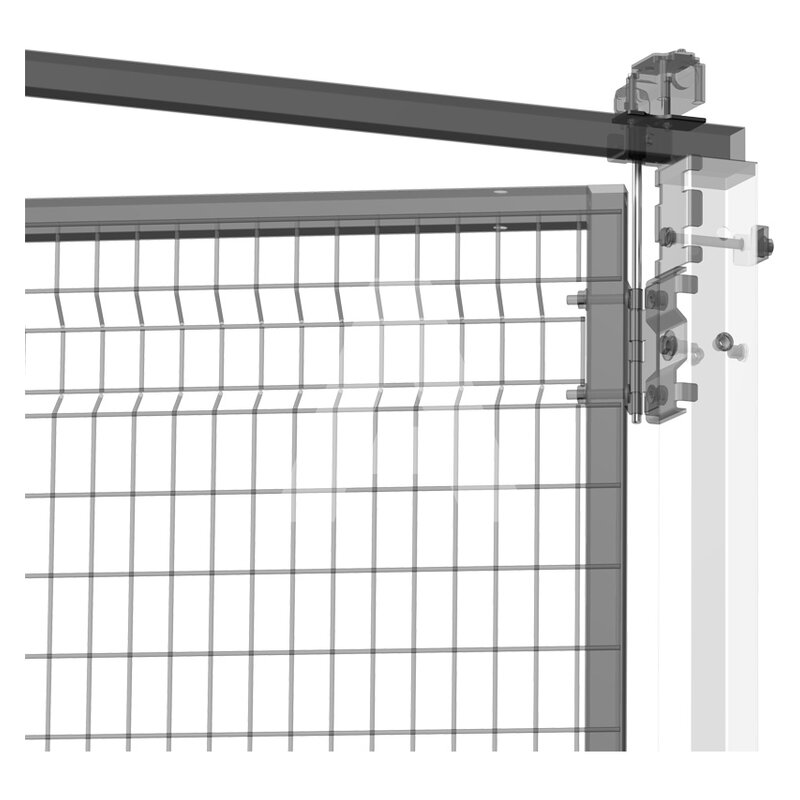

Akcesoria do wygrodzeń Satech.
Pełna gama akcesoriów i elementów montażowych zaprojektowanych w celu uzupełnienia i dostosowania wygrodzeń bezpieczeństwa. Do wyboru oferujemy ponad 90 wsporników do wyłączników bezpieczeństwa, zatrzaski i blokady sprzężone kompatybilne z systemami głównych producentów.

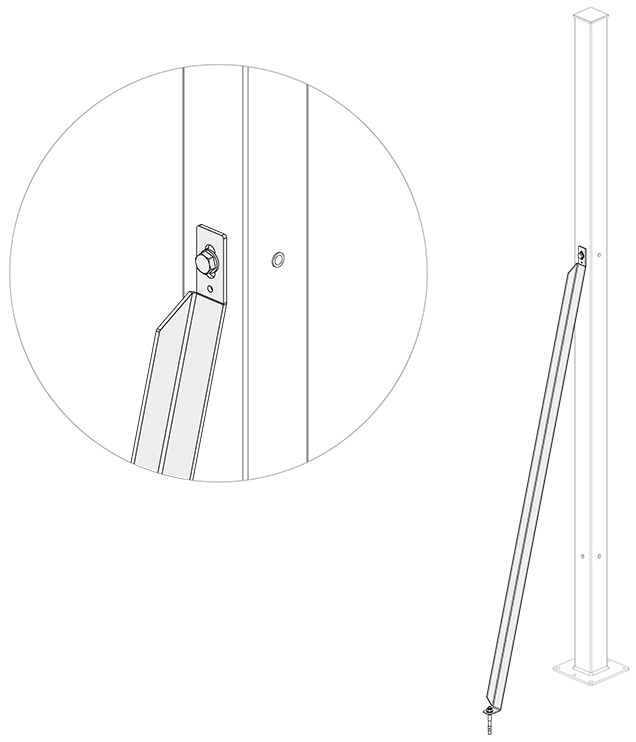

Podpora stabilizująca
Podpory usztywniają słupki przenoszące poziome obciążenia dynamiczne lub znajdujące się w szczególnie niekorzystnym położeniu układu.
- Dostępne wersje:
- 40x40 mm - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

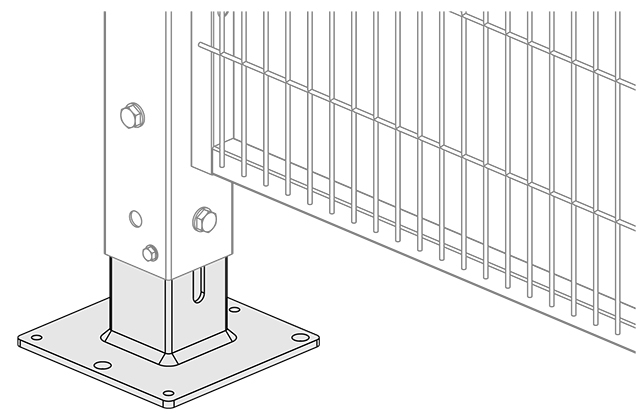

Stopa regulowana
Zapewnia odpowiednie podparcie słupków na nierównych powierzchniach posadzek przemysłowych. Możliwość regulacji do maksymalnie 100 mm w przypadku wszystkich słupków.
- Dostępne wersje:
- 40x40 mm
- 50x50 mm
- 60x60 mm - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

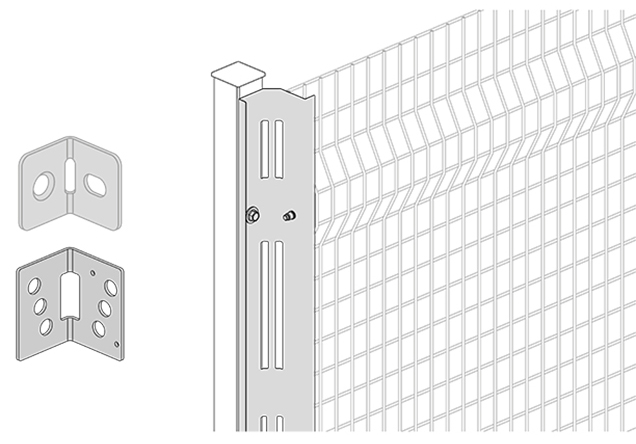

Łącznik kątowy
Łączniki umożliwiające tworzenie kątów w zakresie od 25° do 90° dla wygrodzeń wykonanych z paneli bezramowych, a dla paneli z ramą od 45° do 135°.
- Dostępne wersje:
- dla FastGuard: rama 20 mm, 30 mm
- dla ImpactGuard: rama 20 mm, 30 mm
- dla paneli bez ramy Frameless: bez ramy Frameless - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

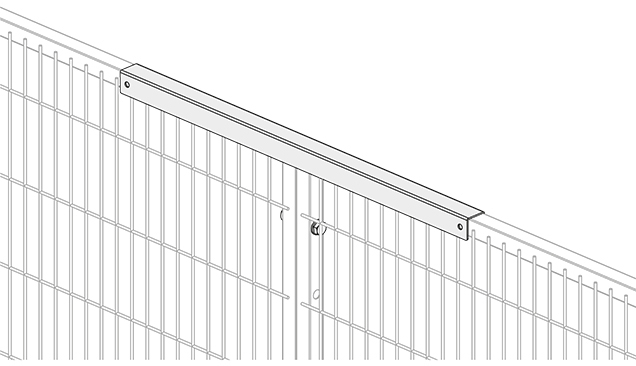

Łącznik liniowy wzmacniający
Do łączenia dwóch paneli bez użycia słupka centralnego, np. w przypadku występowania przeszkód uniemożliwiających postawienie słupka.
- Dostępne wersje:
- do paneli z ramą 20x20 mm
- do paneli z ramą 30x30 mm

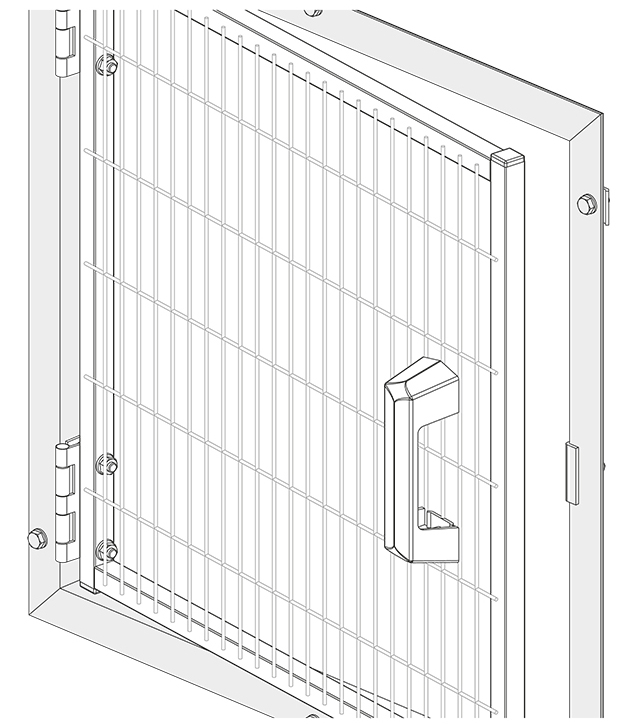

Drzwiczki rewizyjne
Otwory ze wstawianą ramką do przeprowadzania inspekcji lub pobierania próbek do statystycznej kontroli procesu. Mogą być zintegrowane z wyłącznikiem bezpieczeństwa lub sprzężonymi urządzeniami blokującymi.
- Dostępne wersje:
- 400x400 mm
- 600x600 mm - Kompatybilność: rama 20 mm, 30 mm

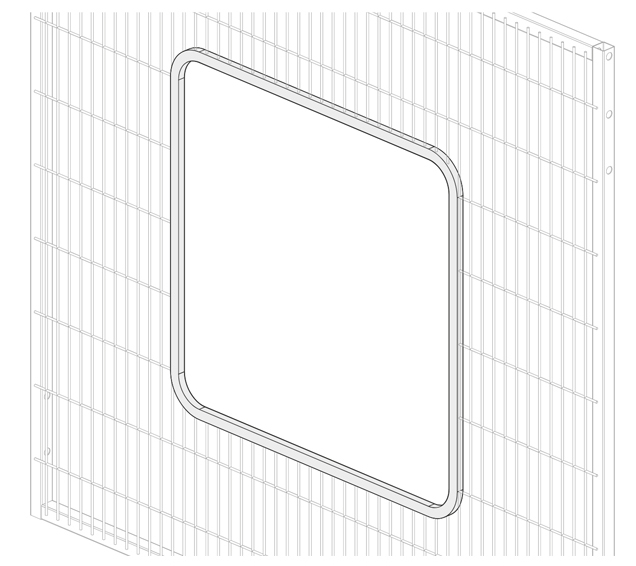

Profil gumowy
Uszczelka wykonana ze wzmocnionego stalą profilu gumowego do wykańczania nacięć paneli wykonywanych na miejscu instalacji.
- Dostępne wersje:
- do paneli z ramą 20 mm
- do paneli z ramą 30 mm
- dla paneli z siatką bez ramy

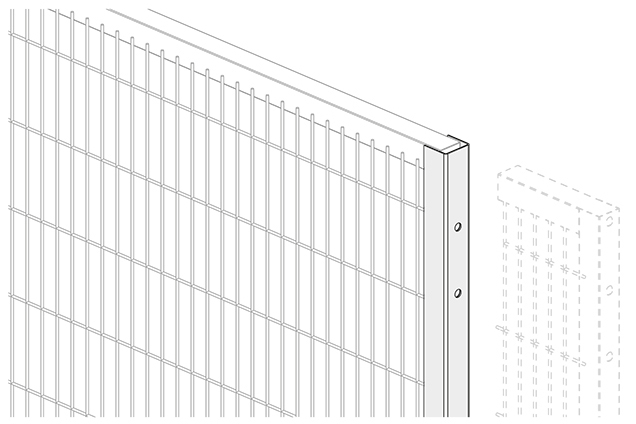

Zestaw do cięcia
Zestaw do wykończenia przyciętego panelu z ramą na wymiar składający się z profilu zamkniętego, o przekroju w kształcie litery „U ”i zestawu wkrętów samowiercących.
- Dostępne wersje:
- 20x20 mm
- 30x30 mm
- standardowe długości - Kompatybilność: rama 20 mm, 30 mm

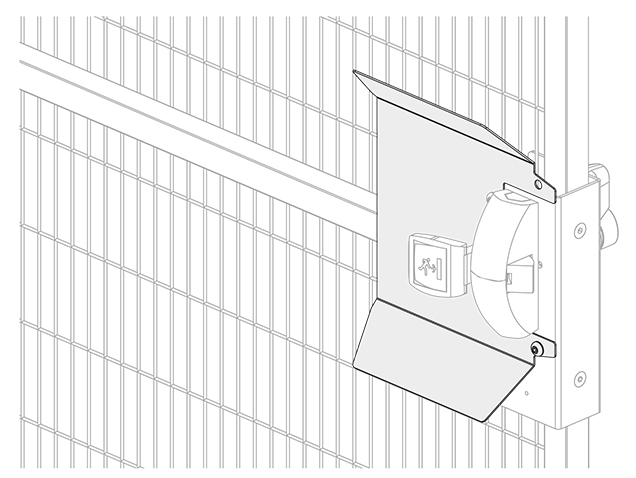

Osłona antywłamaniowa
Płyta zaprojektowana specjalnie do ochrony zamka z funkcją PANIC, uniemożliwia dostęp z zewnątrz do awaryjnie odblokowanego ogrodzenia.
- Kompatybilność: rama 20 mm, 30 mm
Słupek Ready2Go
Słupek z obudową pod wyłącznik bezpieczeństwa oraz miejscem na okablowanie.
- Dostępne wersje:
- 60x60 mm - Kompatybilność: słupek 60 mm

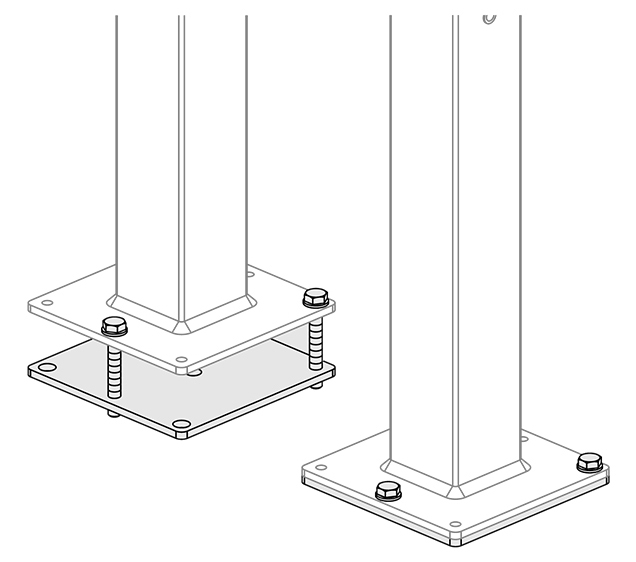

Płyta montażowa
Płyta montażowa do mocowania słupków na powierzchniach metalowych nienadających się do wiercenia lub do kratownic podłogowych (maksymalna grubość 30 mm).
- Dostępne wersje:
- ocynkowana (do kratownic)
- stalowa (do przyspawania) - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

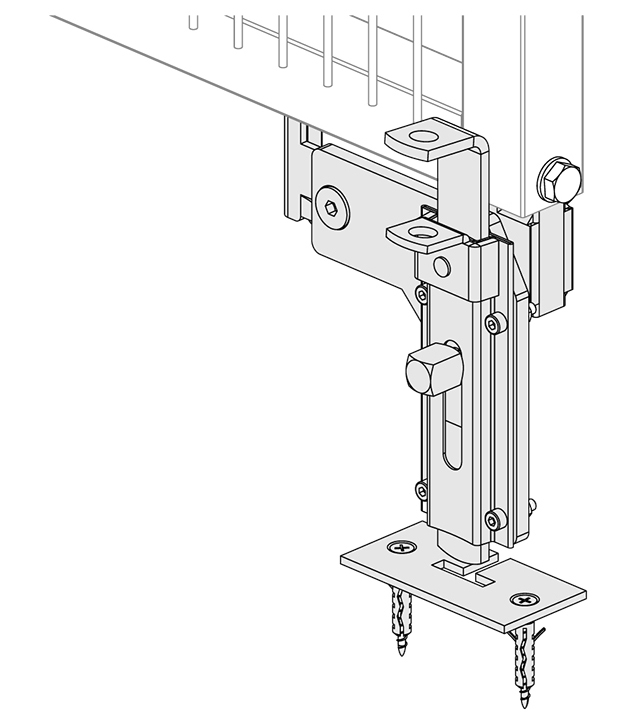

Blokada dolna do drzwi
Urządzenie zaprojektowane z myślą o większej stabilności panelu drzwi w pozycji zamkniętych drzwi. Szczególnie nadaje się do drzwi jedno- i dwuskrzydłowych oraz składanych.
- Dostępne wersje:
- uniwersalna - Kompatybilność: rama 20 mm, 30 mm

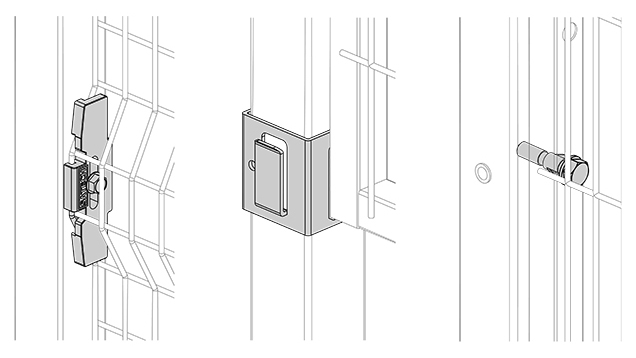

Zestawy mocujące panele
Zestaw do mocowania paneli ramowych i bezramowych do uniwersalnych słupków typu Mix&Match.
- Dostępne wersje:
- "Easy” Uchwyty Clamp
- “Impact” Zestaw śrub
- “Frameless” Zestaw mocowań - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

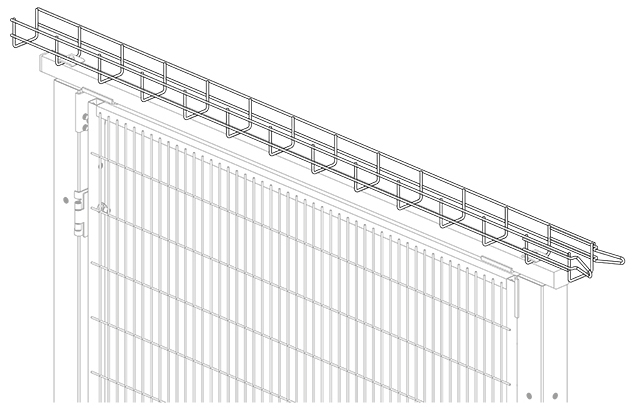

Koryta kablowe
Stalowe koryta kablowe ocynkowane elektrolitycznie dostępne w 3 szerokościach. Mogą być instalowane na wszystkich typach słupków za pomocą wsporników górnych lub bocznych.
- Dostępne wersje:
- 60x60x3000 mm
- 60x100x3000 mm
- 60x200x3000 mm - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

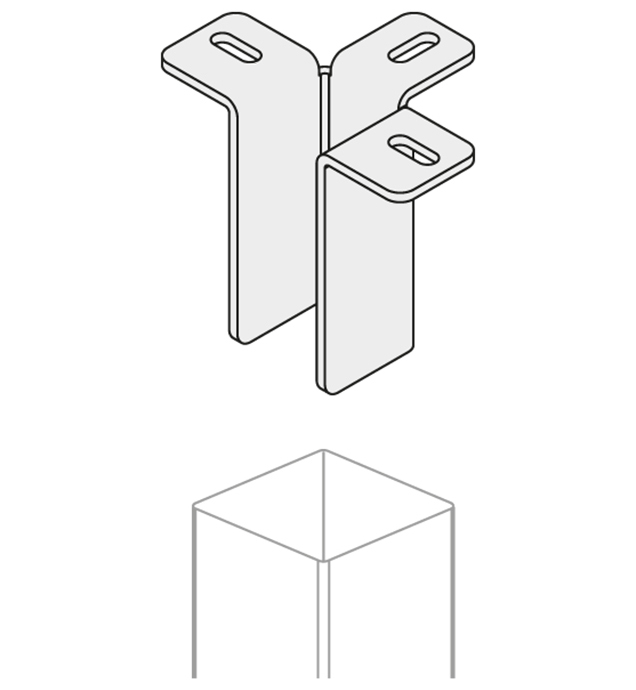

Górny wspornik dla koryt kablowych
Uniwersalny wspornik dla koryt kablowych. Umożliwia bezpośrednie zakotwiczenie w gónej części słupka.
- Dostępne wersje:
- 40x40 mm
- 50x50 mm
- 60x60 mm - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

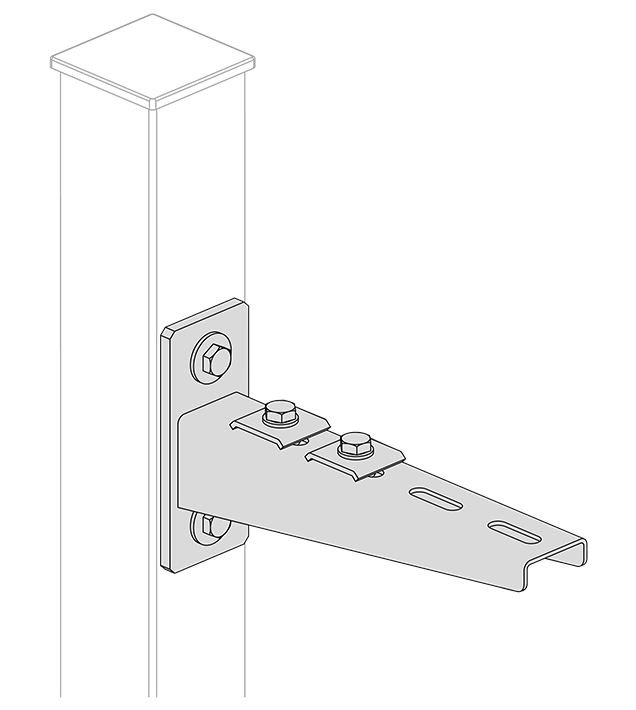

Boczny wspornik dla koryt kablowych
Uniwersalny wspornik dla koryt kablowych. Umożliwia bezpośrednie zakotwiczenie do boku słupka.
- Dostępne wersje:
- uniwersalny - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

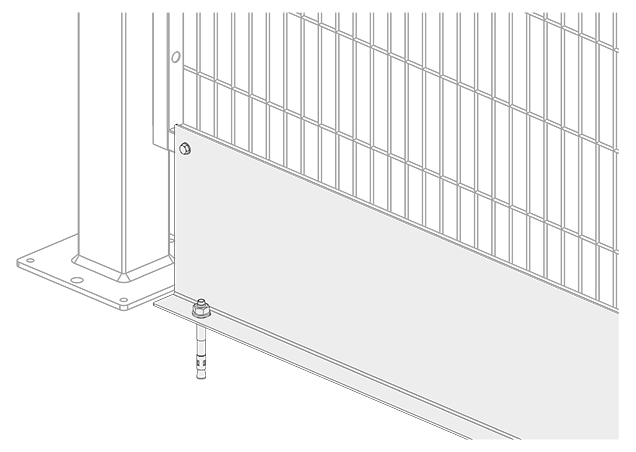

Osłona dolna szczeliny
Osłona wykonana z blachy stalowej o grubości 2 mm pozwala na zamknięcie przestrzeni pomiędzy panelem a posadzką, ograniczając ryzyko wydostawania się pozostałości po obróbce.
- Dostępne wersje:
- do paneli z ramą 20 mm
- do paneli z ramą 30 mm
- do paneli bez ramy AdaptaGuard

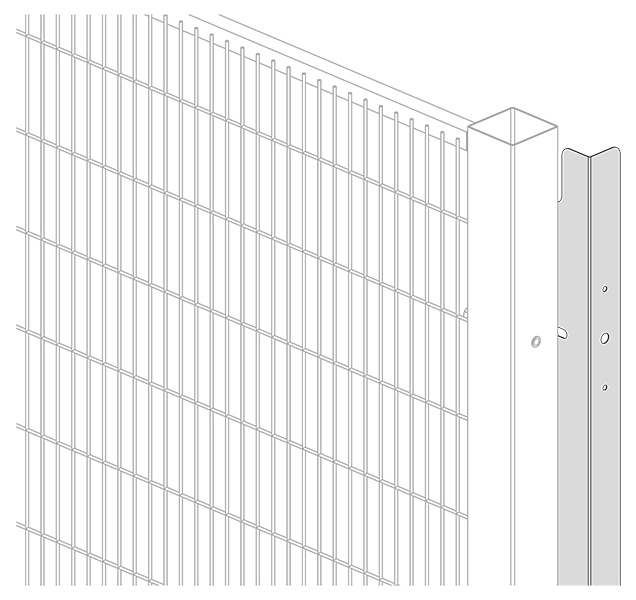

Osłona pionowa szczeliny
Osłona wypełnia szczelinę pomiędzy słupkami końcowymi i elementami stałymi konstrukcji, uniemożliwiając dostęp kończynami do strefy niebezpiecznej.
- Dostępne wersje:
- wysokość 1640 mm
- wysokość 2240 mm
- wysokość 2640 mm
- wysokość 3120 mm - Kompatybilność: słupek 40 mm, 50 mm, 60 mm

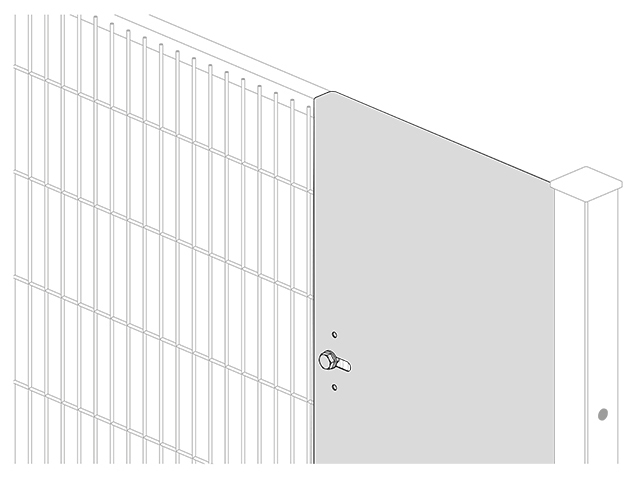

Regulowane przedłużenie panela
Element przeznaczony do łączenia dwóch paneli bez użycia słupka centralnego, np. w przypadku występowania przeszkód uniemożliwiających postawienie słupka.
- Dostępne wersje:
- do paneli z ramą
- do paneli FullSteel - Kompatybilność: rama 20 mm, 30 mm, panele FullSteel

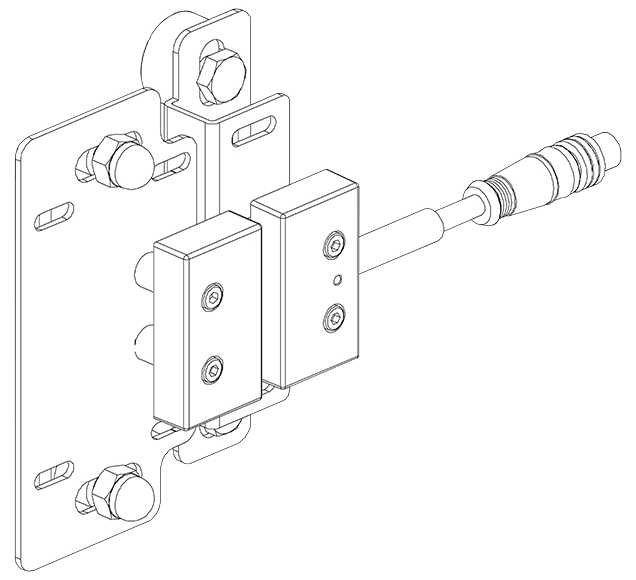

Wsporniki do wyłączników bezpieczeństwa i zamków
Dostępnych jest ponad 60 rodzajów wsporników do wyłączników bezpieczeństwa typu 2 (na klucz) i typu 4 (magnetycznych) kompatybilnych z produktami głównych marek takich jak Allen Bradley, Bernstein, Leuze, Omron, Pilz, Pizzato, Schmersal, Sick, Siemens, Telemecanique-Schneider itp.
- Wsporniki do systemów zamykania i urządzeń blokujących sprzężonych znajduje się ponad 30 standardowych modeli, przeznaczonych do produktów firm Allen Bradley, Dold, Euchner, Fortress, Guard Master, Omron, Pilz, Pizzato, Rockwell, Schmersal, Siemens, Sick, Telemecanique-Schneider itp. Wsporniki CustomGuard są natomiast projektowane na zamówienie dla dowolnego typu wyłącznika bezpieczeństwa, zamka i urządzenia blokującego.
- Dostępne wersje:
- wszystkie główne marki
- CustomGuard - na zamówienie - Kompatybilność: drzwi uchylne, składane, przesuwne liniowe i pionowe
Satech zapewnia, że wszystkie nasze systemy wygrodzeń bezpieczeństwa są zgodne z obowiązującymi normami międzynarodowymi, w tym EN ISO 14120 i EN ISO 13857, co gwarantuje ich wysoką jakość, funkcjonalność i pełne bezpieczeństwo użytkowników. Dzięki temu nasze produkty spełniają wymagania dotyczące projektowania, wytrzymałości oraz ochrony przed dostępem do stref niebezpiecznych.
EN ISO 14120 (Wyciąg)
Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych.
Usuwanie
EN ISO 14120-5.3.9
Części konstrukcyjne wygrodzeń bezpieczeństwa Satech zostały zaprojektowane w sposób umożliwiający ich usunięcie jedynie przy użyciu narzędzi, co zapobiega łatwemu demontażowi i zapewnia trwałość oraz bezpieczeństwo konstrukcji.
Sztywność
EN ISO 14120-5.4.3
Wygrodzenia Satech są projektowane tak, aby ramy osłon i materiały wypełniające tworzyły sztywną i stabilną konstrukcję, eliminując ryzyko odkształceń oraz zapewniając bezpieczeństwo użytkowania.
Zabezpieczenie przed wspinaniem
EN ISO 14120-5.18
Konstrukcja paneli wygrodzeń Satech, w tym gęsta siatka i brak poziomych elementów, zapobiega wspinaniu się na osłonę, zgodnie z wymaganiami normy.
Ergonomia
EN ISO 14120, 5.2.5.3
Systemy wygrodzeń Satech uwzględniają zasady ergonomii, co zwiększa komfort użytkowania, zmniejsza obciążenie fizyczne operatorów i wpływa na poprawę bezpieczeństwa w miejscu pracy.
Wytrzymałość
EN ISO 14120, 5.4.2
Wygrodzenia Satech charakteryzują się dużą odpornością na uderzenia i wibracje dzięki solidnym podstawom oraz mocnej konstrukcji, co zapewnia ich długotrwałą trwałość w trudnych warunkach.
Redukcja hałasu
EN ISO 14120, 5.16
Materiały użyte w konstrukcji wygrodzeń Satech zostały dobrane tak, aby redukować hałas i wibracje oraz minimalizować efekty rezonacji, co poprawia komfort pracy w otoczeniu maszyn.
Widoczność maszyny
EN ISO 14120-5.9
W przypadku potrzeby obserwacji pracy maszyny przez osłonę, wygrodzenia Satech są wykonane z materiałów o odpowiednich właściwościach optycznych. Siatki posiadają odpowiednią wielkość oczek oraz kolor, zapewniając dobrą widoczność i bezpieczeństwo operatorów.
EN ISO 13857 (Wyciąg)
Odległości bezpieczeństwa zapobiegające sięganiu kończyn górnych i dolnych do stref niebezpiecznych.
Sięganie ponad konstrukcję ochronną
EN ISO 13857, 4.2.2
Konstrukcja wygrodzeń Satech zapobiega sięganiu kończynami do stref niebezpiecznych, zgodnie z wymaganiami normy, dzięki odpowiedniej wysokości osłon.
Sięganie przez otwory o regularnym kształcie
EN ISO 13857, 4.2.4.1
Wygrodzenia Satech projektowane są w taki sposób, aby odległości między elementami konstrukcji zapobiegały sięganiu kończynami przez otwory o regularnym kształcie, zapewniając bezpieczeństwo użytkownika.
Dostęp kończynami dolnymi
EN ISO 13857, 4.3
Systemy wygrodzeń Satech zapewniają odpowiednie odległości, które uniemożliwiają dostęp kończyn dolnych do stref niebezpiecznych, zgodnie z normą.
