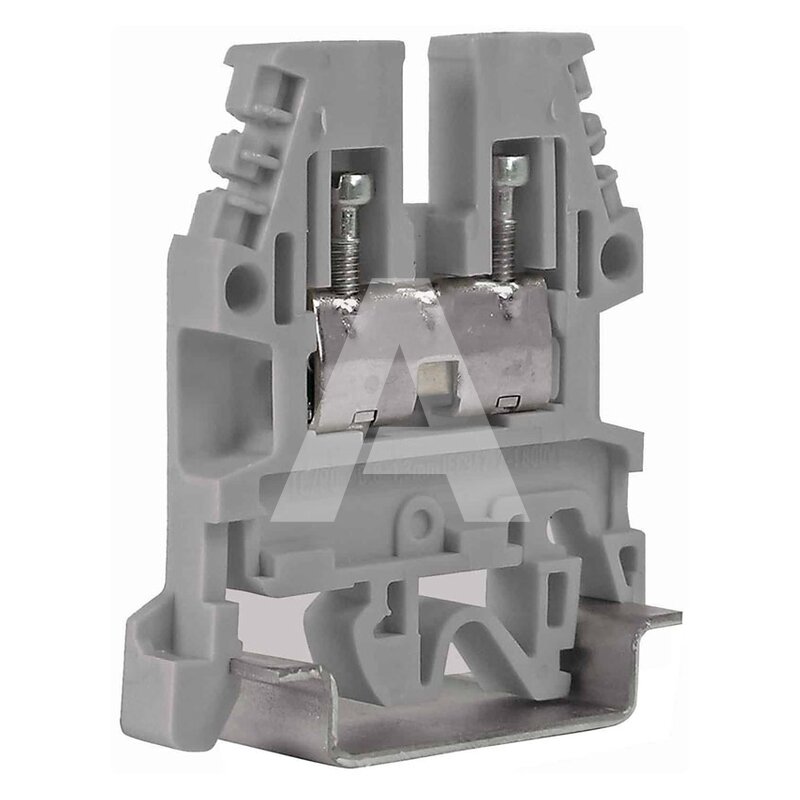

Złącze śrubowe z termoparą, szare, TC/PO/GR

Symbol produktu: I-TC500GR00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta TC500GR
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,8..1,3
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,8..1,3
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,8..1,3
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,8..1,3
Prąd znamionowy In [A] 15
Napięcie znamionowe [V] 800
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
Pozycja połączenia Z boku / boczny
Liczba poziomów 1
Liczba zacisków na poziom 2
Sposób montażu Szyna DIN/G TH35/G32
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Zakres temperatury pracy [°C] -40..100
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Szerokość/rozmiar rastra [mm] W złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 5,5
Wysokość przy najniższym sposobie montażu [mm] 47
Wymagana płytka zamykająca Tak
Kolor Szary
Rodzaj termoelementu Uniwersalny
Długość [mm] 40,5
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze śrubowe z termoparą, model TC/PO/GR.

Kolor: szary, wymiary: 5,5x47x40,5 mm, materiał: tworzywo termoplastyczne, montaż: szyna DIN/G TH35/G32. Prąd znamionowy: 15 A, napięcie znamionowe: 800 V, zakres temperatury pracy: od - 40 do 100°C

Złącza z termoparą są wygodnym rozwiązaniem do połączenia elementów pomiarowych temperatury. Są też uniwersalne:

  • Nadaje się do przyłączenia przewodów o przekroju: od 0,8 do 1,5 mm²
  • Można stosować do przewodów z końcówką tulejkową, bez końcówki tulejkowej, wielożyłowych i jednodrutowych
