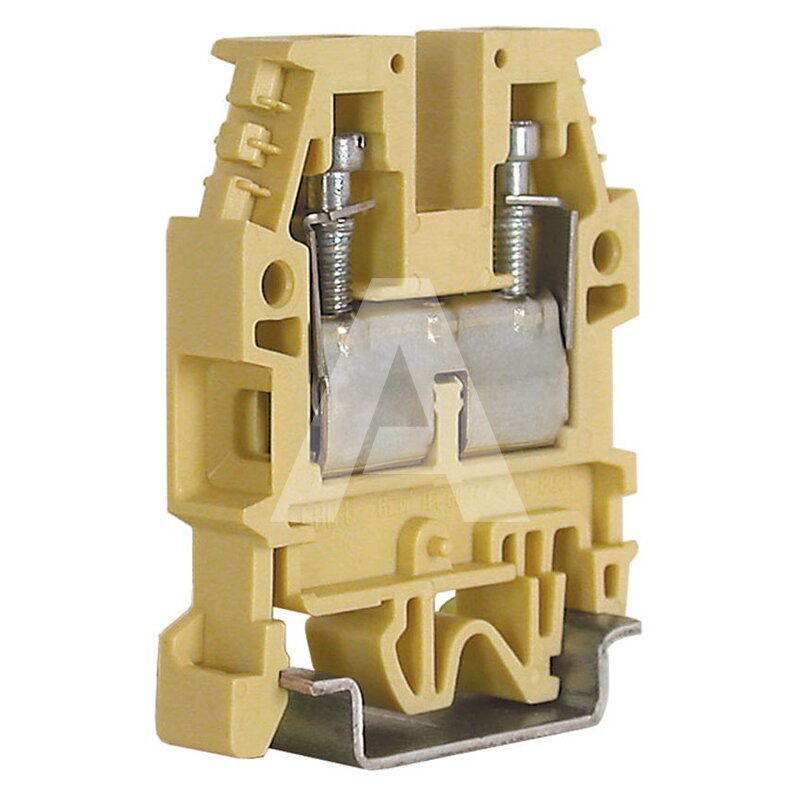

Złącze śrubowe 6 mm², pojedyncze, beżowe, CBD.6
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | BBC06 |
| Typ złącza | Pojedyncze |
| Przekrój znamionowy przewodu [mm²] | 6 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,5..6 |
| Szerokość [mm] | 8 |
| Długość [mm] | 44 |
| Wysokość przy najniższym sposobie montażu [mm] | 52 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 14 |
| Szerokość/rozmiar rastra [mm] | 8 |
| Kolor | Beżowy |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 41 |
| Prąd znamionowy po zamontowaniu mostka [A] | 41 |
| Napięcie znamionowe [V] | 800 |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 0,8 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 1,4 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Mostek przełączalny (rozłączny) | POS/93 |
| Mostek wielopolowy PMP 250 mm | PMP/13 |
| Mostek 2-polowy | PM/60/2 |
| Mostek 3-polowy | PM/60/3 |
| Mostek 5-polowy | PM/60/5 |
| Mostek 10-polowy | PM/60/10 |
| Śruby i tuleje do mostka PMP | CMP/83 |
| Pozycja połączenia | Z boku/boczny |
| Płytka działowa | DFU/4 |
| Płytka końcowa | CB4/6/PT |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Tabliczka ostrzegawcza | TTM/15 |
| AWG | 20 - 8 |
| Gauge | A5 |
| Certyfikaty | UL, CE |
| Stopień zanieczyszczenia | 3 |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Ilość sztuk w opakowaniu | 1 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze śrubowe, model CBD.6.
Kolor: beżowy, wymiary: 8x44x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 8 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: pojedyncze
- Przekrój znamionowy przewodu: 6 mm²
- Prąd znamionowy In: 41 A
- Napięcie znamionowe: 800 V
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
- Potwierdzone wykonanie przeciwwybuchowe Ex-e
