Złącze śrubowe 50 mm², pojedyncze, niebieskie, CBD.50(Ex)i
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | CABUR |
Kod producenta | CBX72 |
Typ złącza | Pojedyncze |
Przekrój znamionowy przewodu [mm²] | 50 |
Przekrój przyłączanego przewodu wielożyłowego [mm²] | 1,5..50 |
Przekrój przyłączanego przewodu jednodrutowego [mm²] | 1..70 |
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 1,5..50 |
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 1,5..50 |
Szerokość [mm] | 18 |
Długość [mm] | 57 |
Wysokość przy najniższym sposobie montażu [mm] | 62 |
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 22 |
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 18 |
Kolor | Niebieski |
Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
Prąd znamionowy In [A] | 150 |
Prąd znamionowy po zamontowaniu mostka [A] | 150 |
Napięcie znamionowe [V] | 1000 |
Standardowa wartość momentu obrotowego dokręcania [Nm] | 2,5 |
Maksymalna wartość momentu obrotowego dokręcania [Nm] | 5 |
Znamionowe napięcie udarowe [kV] | 8 |
Liczba poziomów | 1 |
Liczba zacisków na poziom | 2 |
Mostek przełączalny (rozłączny) | POS/77 |
Mostek wielopolowy PMP 250 mm | PMP/07 |
Mostek 2-polowy | POX/07 |
Śruby i tuleje do mostka PMP | CPM/07 / |
Pozycja połączenia | Z boku/boczny |
Płytka działowa | DFU/5 |
Płytka końcowa | CB50/PT(Ex)i |
Wymagana płytka zamykająca | Tak |
Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
Sposób montażu | Szyna DIN/G TH35/G32 |
Zakres temperatury pracy [°C] | -40..100 |
Tabliczka ostrzegawcza | TUM/07 |
AWG | 16 - 1 |
Gauge | B9 |
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Ilość sztuk w opakowaniu | 50 |
Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów

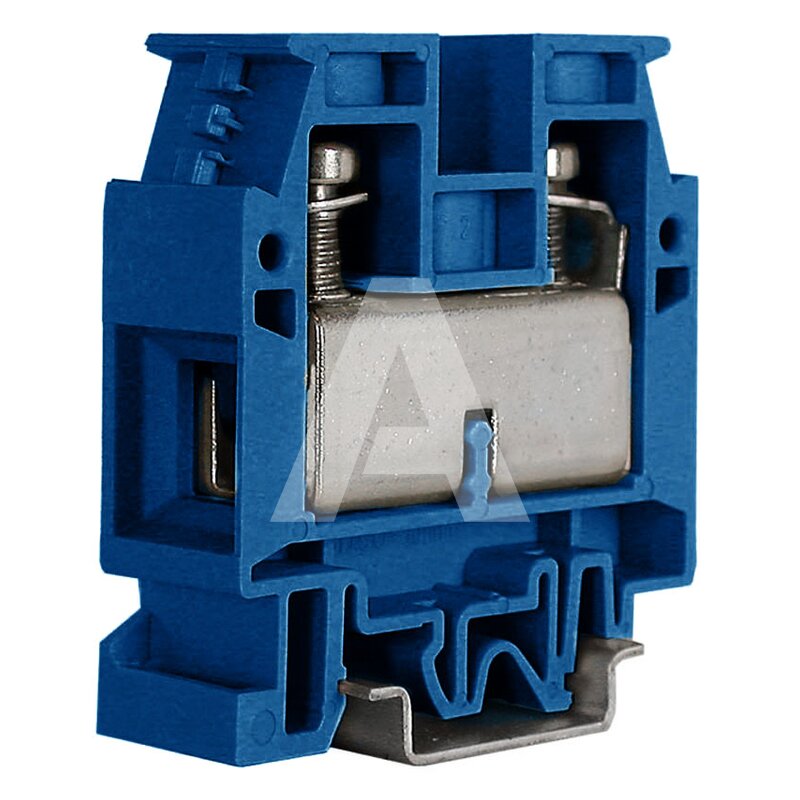

Złącze śrubowe, model CBD.50(Ex)i.
Kolor: niebieski, wymiary: 18x57x62 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 18 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: pojedyncze
- Przekrój znamionowy przewodu: 50 mm²
- Prąd znamionowy In: 150 A
- Napięcie znamionowe: 1000 V
- Mocowanie: szyna DIN/G TH35/G32
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
- Potwierdzone wykonanie przeciwwybuchowe Ex-e
