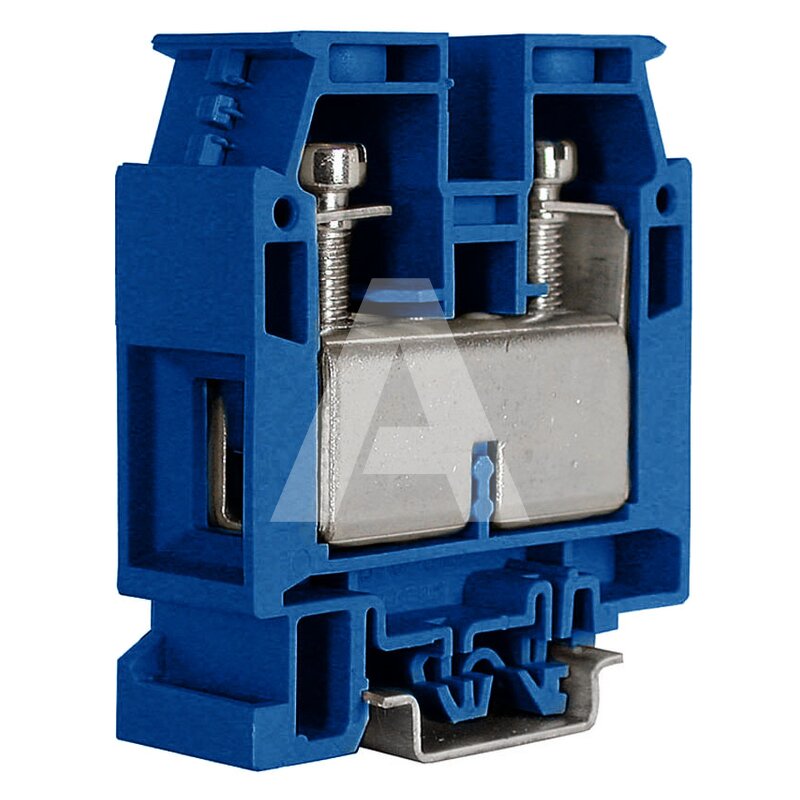

Złącze śrubowe 70 mm², pojedyncze, niebieskie, CBD.70(Ex)i

Złącze śrubowe 70 mm², pojedyncze, niebieskie, CBD.70(Ex)i

Symbol produktu: I-CBX820000000040

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	CBX82
Typ złącza	Pojedyncze
Przekrój znamionowy przewodu [mm²]	70
Przekrój przyłączanego przewodu wielożyłowego [mm²]	1,5..95
Przekrój przyłączanego przewodu jednodrutowego [mm²]	1..95
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]	1,5..95
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]	1,5..70
Szerokość [mm]	20,5
Długość [mm]	62
Wysokość przy najniższym sposobie montażu [mm]	71
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	26
Szerokość/rozmiar rastra [mm] ^ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami.	20,5
Kolor	Niebieski
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Prąd znamionowy In [A]	192
Prąd znamionowy po zamontowaniu mostka [A]	192
Napięcie znamionowe [V]	1000
Standardowa wartość momentu obrotowego dokręcania [Nm]	3
Maksymalna wartość momentu obrotowego dokręcania [Nm]	8
Znamionowe napięcie udarowe [kV]	8
Liczba poziomów	1
Liczba zacisków na poziom	2
Mostek przełączalny (rozłączny)	POS/08
Mostek wielopolowy PMP 250 mm	PMP/08
Mostek 2-polowy	POF/08
Śruby i tuleje do mostka PMP	CMP/08
Pozycja połączenia	Z boku/boczny
Płytka działowa	DFU/4
Płytka końcowa	CB70/PT/GR
Wymagana płytka zamykająca	Tak
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Rodzaj połączenia elektrycznego 2	Połączenie śrubowe
Sposób montażu	Szyna DIN/G TH35/G32
Zakres temperatury pracy [°C]	-40..100
Tabliczka ostrzegawcza	TUM/08
AWG	12 - 4
Gauge	B11
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX ^ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Ilość sztuk w opakowaniu	40
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

Złącze śrubowe, model CBD.70(Ex)i.

Kolor: niebieski, wymiary: 20,5x62x71 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 20,5 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:
