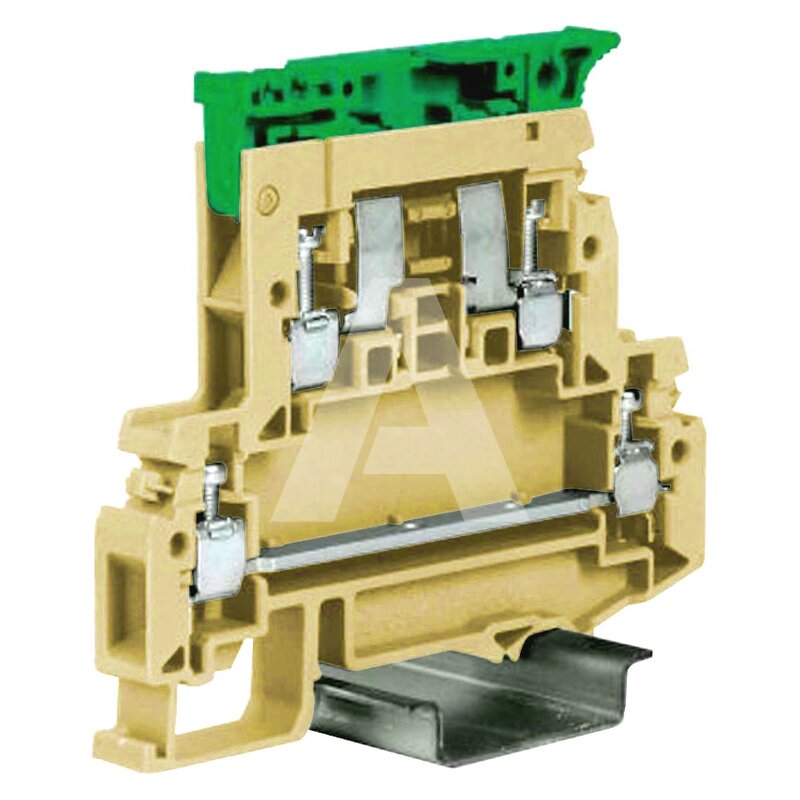

Złącze śrubowe 4 mm², 2-piętrowe bezpiecznikowe, beżowe, DSF.4
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | DA200 |
| Typ złącza | 2-piętrowe bezpiecznikowe |
| Przekrój znamionowy przewodu [mm²] | 4 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..4 |
| Długość [mm] | 79,5 |
| Wysokość przy najniższym sposobie montażu [mm] | 69 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 8 |
| Kolor | Beżowy |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 6,3 |
| Napięcie znamionowe [V] | 800 |
| Liczba poziomów | 2 |
| Pozycja połączenia | Z boku / boczny |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Rodzaj wkładki bezpiecznikowej | Bezpiecznik G 5x20 mm |
| Rodzaj uchwytu bezpiecznika | Na wtyk |
| Rodzaj wskaźnika zadziałania | Brak |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze śrubowe, model DSF.4.
Kolor: beżowy, wymiary: x79,5x69 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 8 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: 2-piętrowe bezpiecznikowe
- Przekrój znamionowy przewodu: 4 mm²
- Prąd znamionowy In: 6,3 A
- Napięcie znamionowe: 800 V
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
