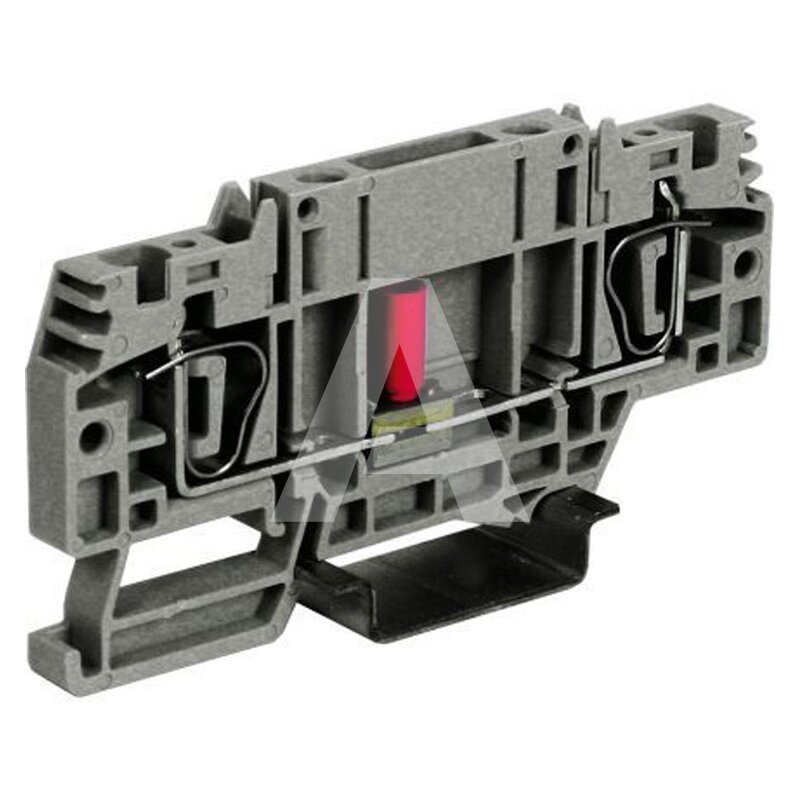

Złącze sprężynowe 4 mm², pomiarowe, szare, HSCB.4/GR
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | HB100GR |
| Typ złącza | Pomiarowe |
| Przekrój znamionowy kabla [mm²] | 4 |
| Przekrój przyłączanego kabla wielożyłowego [mm²] | 0,2..6 |
| Przekrój przyłączanego kabla jednodrutowego [mm²] | 0,2..6 |
| Przekrój przyłączanego kabla linkowego bez końcówki tulejkowej [mm²] | 0,2..6 |
| Przekrój przyłączanego kabla linkowego z końcówką tulejkową [mm²] | 0,2..4 |
| Długość [mm] | 86 |
| Wysokość przy najniższym sposobie montażu [mm] | 45 |
| Szerokość/rozmiar rastra [mm] W złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 6,2 |
| Kolor | Szary |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 32 |
| Napięcie znamionowe [V] | 800 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Wewnętrzne piętra zmostkowane | Nie |
| Pozycja połączenia | Z góry / u góry |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
| Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Z wbudowanym gniazdem testowym | Tak |
| Rodzaj separacji wzdłużnej | Przesuwna |
| Rodzaj separacji poprzecznej | Przesuwna |
| Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze sprężynowe, model HSCB.4/GR.
Kolor: szary, wymiary: x86x45 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 6,2 mm.
Złącza gwarantują pewne połączenie kabli elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: pomiarowe
- Przekrój znamionowy kabla: 4 mm²
- Prąd znamionowy In: 32 A
- Napięcie znamionowe: 800 V
- Piętra nie są wewnętrznie zamostkowane
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: z góry
- Połączenie elektryczne 1: zacisk sprężynowy
- Połączenie elektryczne 2: zacisk sprężynowy
