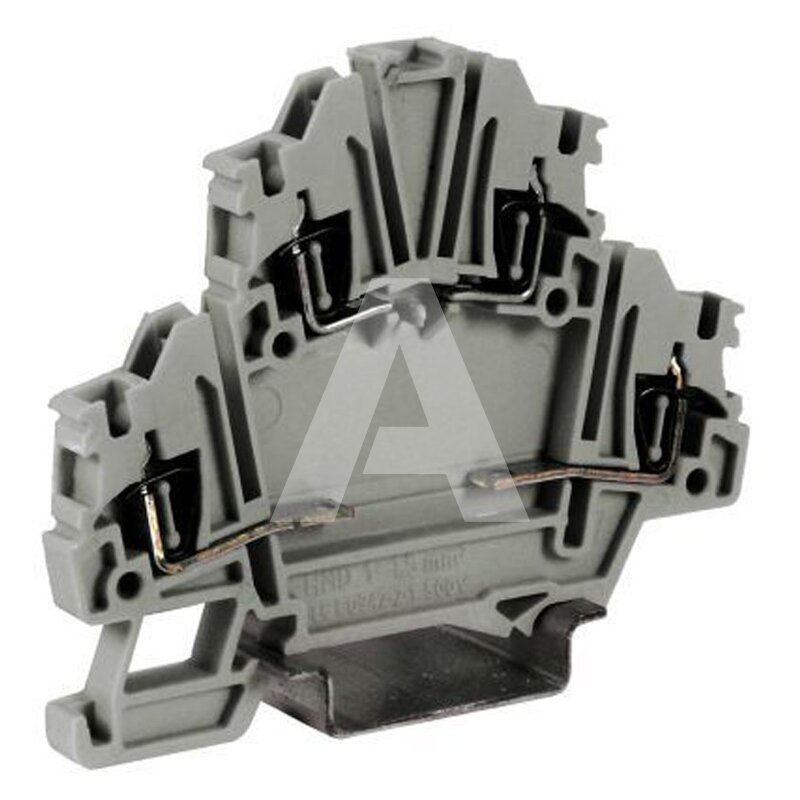

Złącze sprężynowe 1,5 mm², 2-piętrowe, szare, HMD.1/X/GR

Symbol produktu: I-HD130GR00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta HD130GR
Typ złącza 2-piętrowe
Przekrój znamionowy przewodu [mm²] 1,5
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,2..1,5
Długość [mm] 73
Wysokość przy najniższym sposobie montażu [mm] 59
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 4,2
Kolor Szary
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Prąd znamionowy In [A] 17,5
Napięcie znamionowe [V] 500
Liczba poziomów 2
Liczba zacisków na poziom 2
Pozycja połączenia Skośny
Wymagana płytka zamykająca Tak
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Sposób montażu Szyna montażowa DIN TH-35 mm
Zakres temperatury pracy [°C] -40..100
Z wbudowanym gniazdem testowym Nie
Rodzaj separacji wzdłużnej Uchylny
Rodzaj separacji poprzecznej Uchylny
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze sprężynowe, model HMD.1/X/GR.

Kolor: szary, wymiary: x73x59 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 4,2 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:

  • Typ złącza: 2-piętrowe
  • Przekrój znamionowy przewodu: 1,5 mm²
  • Prąd znamionowy In: 17,5 A
  • Napięcie znamionowe: 500 V
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Pozycja połączenia: skośna
  • Połączenie elektryczne 1: zacisk sprężynowy
  • Połączenie elektryczne 2: zacisk sprężynowy
