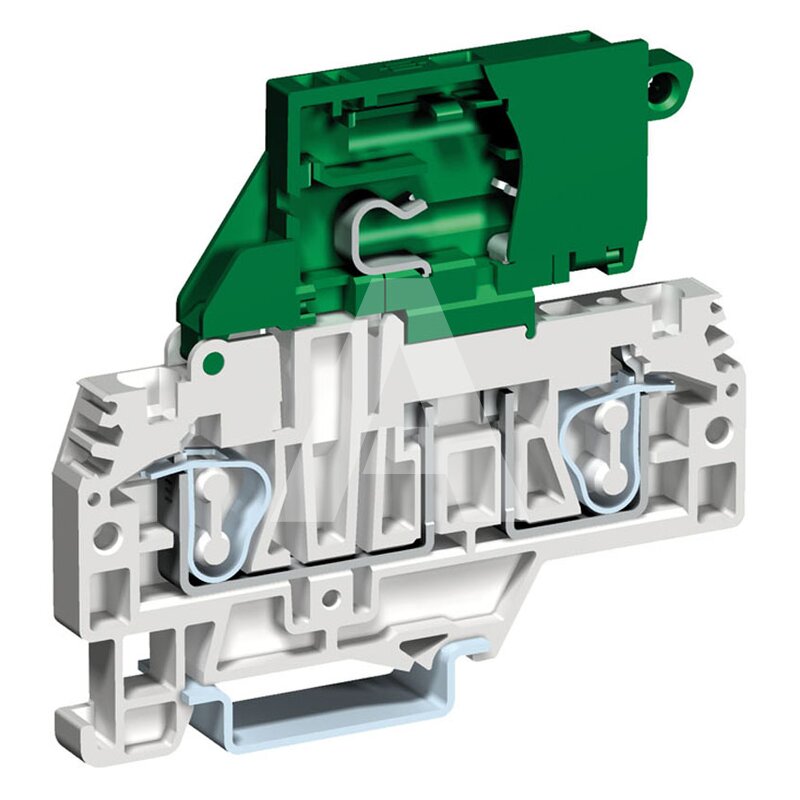

Złącze sprężynowe 4 mm², bezpiecznikowe z sygnalizacją, szare, HFR.4/M/GR/C115-230

Złącze sprężynowe 4 mm², bezpiecznikowe z sygnalizacją, szare, HFR.4/M/GR/C115-230

Symbol produktu: I-HF910MGR0000000

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	HF910MGR
Typ złącza	Bezpiecznikowe z sygnalizacją
Przekrój znamionowy przewodu [mm²]	4
Przekrój przyłączanego przewodu wielożyłowego [mm²]	0,2..6
Przekrój przyłączanego przewodu jednodrutowego [mm²]	0,2..6
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]	0,2..6
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]	0,2..4
Szerokość [mm]	6,2
Długość [mm]	78
Wysokość przy najniższym sposobie montażu [mm]	70
Szerokość/rozmiar rastra [mm] ^ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami.	6,2
Kolor	Szary
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Prąd znamionowy In [A]	6,3
Prąd znamionowy po zamontowaniu mostka [A]	32
Napięcie znamionowe [V]	500
Napięcie zasilania wskaźnika zadziałania [V]	115..230
Znamionowe napięcie udarowe [kV]	4
Liczba poziomów	1
Mostek 2-polowy	PTC/5/02
Mostek 3-polowy	PTC/5/03
Mostek 5-polowy	PTC/5/05
Mostek 10-polowy	PTC/5/10
Mostek 250 mm	PTC/5/00
Pozycja połączenia	Z góry/u góry
Płytka końcowa	HFR.4/PT/GR
Wymagana płytka zamykająca	Tak
Rodzaj połączenia elektrycznego 1	Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2	Zacisk sprężynowy
Sposób montażu	Szyna montażowa DIN TH-35 mm
Zakres temperatury pracy [°C]	-40..100
Rodzaj wkładki bezpiecznikowej	Bezpiecznik G 5x20 mm
Rodzaj uchwytu bezpiecznika	Na wtyk
Rodzaj wskaźnika zadziałania	LED
Gauge	A4
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Dodatkowe uwagi	Bezpiecznik 5 x 20
Ilość sztuk w opakowaniu	100
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX ^ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Złącze sprężynowe, model HFR.4/M/GR/C115-230.

Kolor: szary, wymiary: 6,2x78x70 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 6,2 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej. Zastosowanie bezpieczników szklanych w tani sposób zabezpiecza urządzenia stosowane w automatyce szczególnie w wyposażeniu szaf sterowniczych. Sygnalizacja trakcie zwarcia i przepalenia bezpiecznika wizualnie informuje o problemie poprzez zapalenie czerwonej diody LED.

Cechy:
