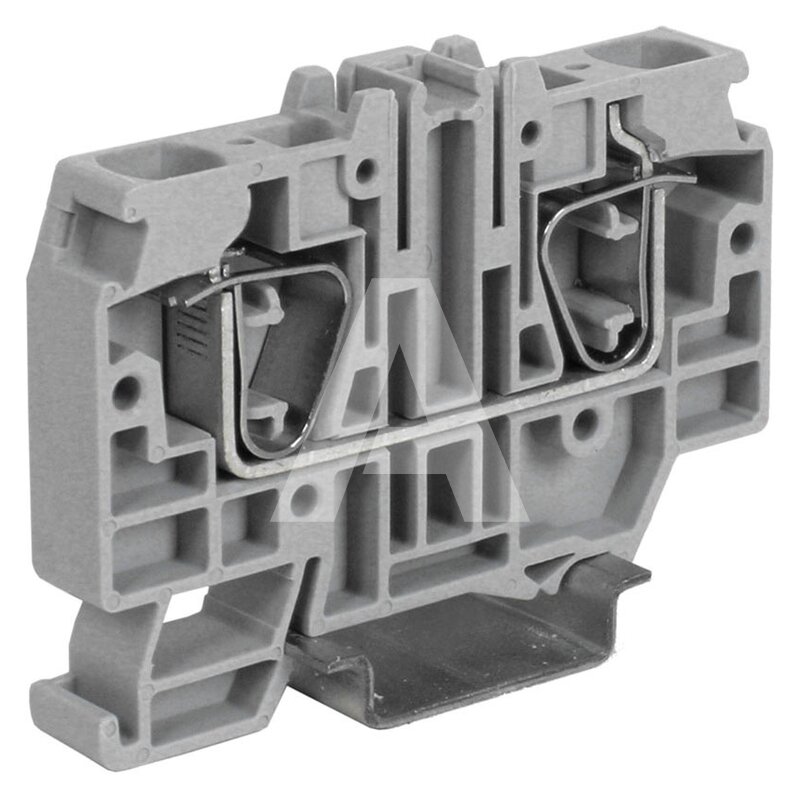

Złącze sprężynowe 10 mm², pojedyncze, szare, HMM.10/GR
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | HM330GR |
| Typ złącza | Pojedyncze |
| Przekrój znamionowy przewodu [mm²] | 10 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 1,5..16 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 1,5..16 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 1,5..16 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 1,5..10 |
| Szerokość [mm] | 10 |
| Długość [mm] | 71 |
| Wysokość przy najniższym sposobie montażu [mm] | 53 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 13 |
| Szerokość/rozmiar rastra [mm] | 10 |
| Kolor | Szary |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 57 |
| Prąd znamionowy po zamontowaniu mostka [A] | 76 |
| Napięcie znamionowe [V] | 1000 |
| Znamionowe napięcie udarowe [kV] | 12 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Wewnętrzne piętra zmostkowane | Nie |
| Mostek 2-polowy | PTC/11/02 |
| Mostek 3-polowy | PTC/11/03 |
| Mostek 5-polowy | PTC/11/05 |
| Mostek 10-polowy | PTC/11/10 |
| Mostek 250 mm | PTC/11/00 |
| Pozycja połączenia | Z góry/u góry |
| Płytka działowa | DFH/4 |
| Płytka końcowa | HTM.10/PT/GR |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
| Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Gauge | A6 |
| Certyfikaty | UL, CE |
| Stopień zanieczyszczenia | 3 |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Ilość sztuk w opakowaniu | 30 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze sprężynowe, model HMM.10/GR.
Kolor: szary, wymiary: 10x71x53 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 10 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: pojedyncze
- Przekrój znamionowy przewodu: 10 mm²
- Prąd znamionowy In: 57 A
- Napięcie znamionowe: 1000 V
- Piętra nie są wewnętrznie zamostkowane
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: z góry
- Połączenie elektryczne 1: zacisk sprężynowy
- Połączenie elektryczne 2: zacisk sprężynowy
- Potwierdzone wykonanie przeciwwybuchowe Ex-e
