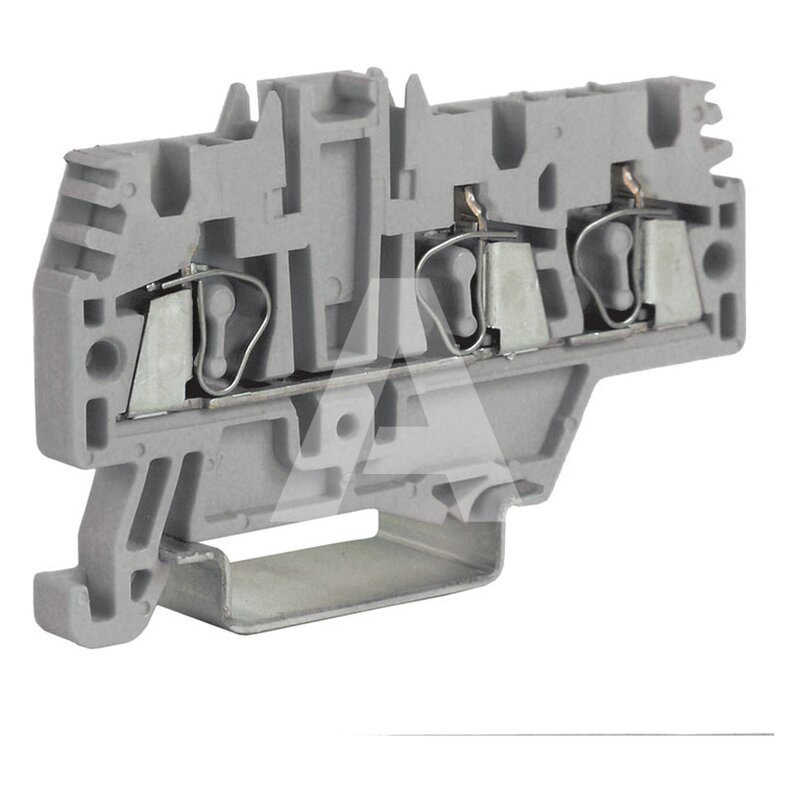

Złącze sprężynowe 2,5 mm², 3-przewodowe, szare, HMM.2/1+2/GR
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | HM510GR |
| Typ złącza | 3-przewodowe |
| Przekrój znamionowy przewodu [mm²] | 2,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..2,5 |
| Szerokość [mm] | 5,2 |
| Długość [mm] | 66 |
| Wysokość przy najniższym sposobie montażu [mm] | 41 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 10 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 5,2 |
| Kolor | Szary |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 24 |
| Prąd znamionowy po zamontowaniu mostka [A] | 24 |
| Napięcie znamionowe [V] | 800 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 3 |
| Wewnętrzne piętra zmostkowane | Nie |
| Mostek 2-polowy | PTC/03/02 |
| Mostek 3-polowy | PTC/02/03 |
| Mostek 5-polowy | PTC/03/05 |
| Mostek 10-polowy | PTC/03/10 |
| Mostek 250 mm | PTC/03/00 |
| Pozycja połączenia | Z góry/u góry |
| Płytka działowa | DFH/2 |
| Płytka końcowa | HMT.2/1+2/PT/GR |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
| Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| AWG | 24 - 12 |
| Gauge | A3 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Ilość sztuk w opakowaniu | 80 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze sprężynowe, model HMM.2/1+2/GR.
Kolor: szary, wymiary: 5,2x66x41 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 5,2 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: 3-przewodowe (1 wejście, 2 wyjścia)
- Przekrój znamionowy przewodu: 2,5 mm²
- Prąd znamionowy In: 24 A
- Napięcie znamionowe: 800 V
- Piętra nie są wewnętrznie zamostkowane
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: z góry
- Połączenie elektryczne 1: zacisk sprężynowy
- Połączenie elektryczne 2: zacisk sprężynowy
- Potwierdzone wykonanie przeciwwybuchowe Ex-e
