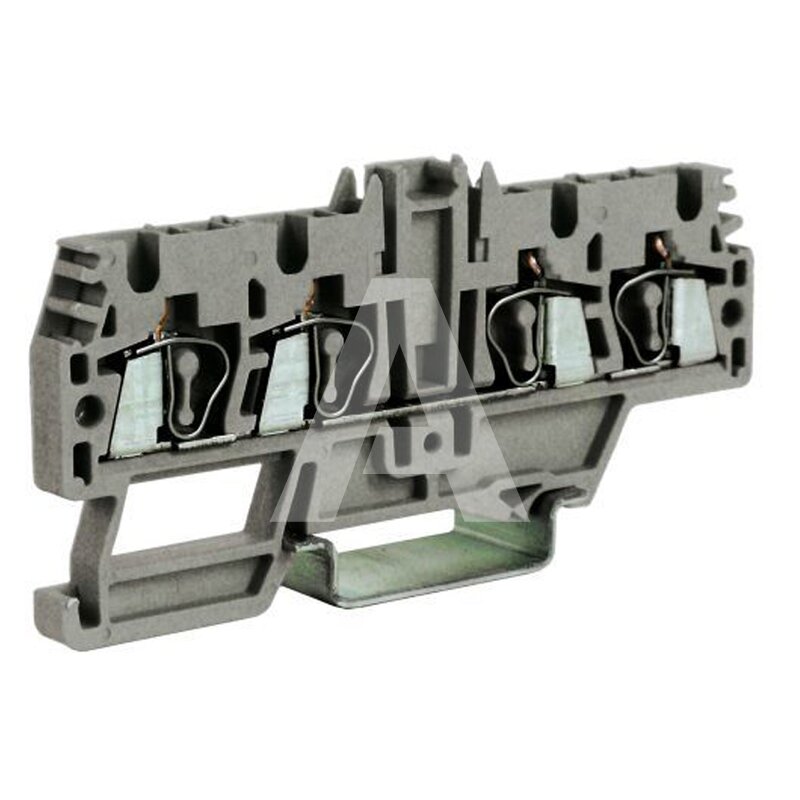

Złącze sprężynowe 2,5 mm², 4-przewodowe, szare, HMM.2/2+2/GR
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | CABUR |
Kod producenta | HM520GR |
Typ złącza | 4-przewodowe |
Przekrój znamionowy przewodu [mm²] | 2,5 |
Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..4 |
Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..4 |
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..4 |
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..2,5 |
Szerokość [mm] | 5,2 |
Długość [mm] | 82 |
Wysokość przy najniższym sposobie montażu [mm] | 41 |
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 10 |
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 5,2 |
Kolor | Szary |
Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
Prąd znamionowy In [A] | 24 |
Prąd znamionowy po zamontowaniu mostka [A] | 24 |
Napięcie znamionowe [V] | 800 |
Znamionowe napięcie udarowe [kV] | 8 |
Liczba poziomów | 1 |
Liczba zacisków na poziom | 4 |
Wewnętrzne piętra zmostkowane | Nie |
Mostek 2-polowy | PTC/03/02 |
Mostek 3-polowy | PTC/02/03 |
Mostek 5-polowy | PTC/03/05 |
Mostek 10-polowy | PTC/03/10 |
Mostek 250 mm | PTC/03/00 |
Pozycja połączenia | Z góry/u góry |
Płytka działowa | DFH/3 |
Płytka końcowa | HMT.2/2+2/PT/GR |
Wymagana płytka zamykająca | Tak |
Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
Sposób montażu | Szyna montażowa DIN TH-35 mm |
Zakres temperatury pracy [°C] | -40..100 |
AWG | 24 - 12 |
Gauge | A3 |
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
Ilość sztuk w opakowaniu | 60 |
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze sprężynowe, model HMM.2/2+2/GR.
Kolor: szary, wymiary: 5,2x82x41 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 5,2 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: 4-przewodowe (2 wejścia, 2 wyjścia)
- Przekrój znamionowy przewodu: 2,5 mm²
- Prąd znamionowy In: 24 A
- Napięcie znamionowe: 800 V
- Piętra nie są wewnętrznie zamostkowane
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: z góry
- Połączenie elektryczne 1: zacisk sprężynowy
- Połączenie elektryczne 2: zacisk sprężynowy
- Potwierdzone wykonanie przeciwwybuchowe Ex-e
