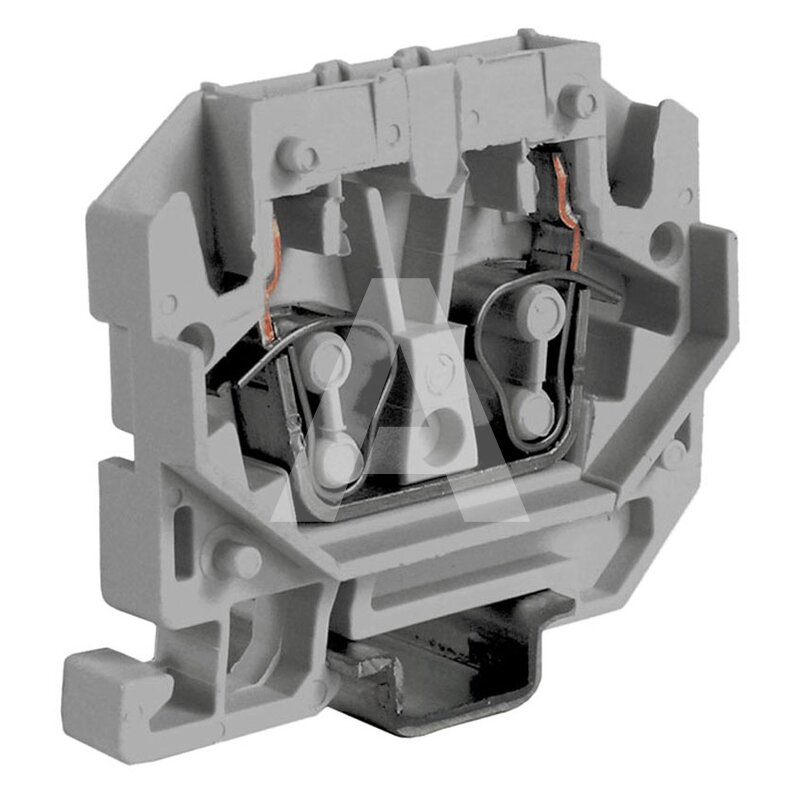

Złącze sprężynowe 2,5 mm², miniaturowe, szare, HPP.2/GR

Symbol produktu: I-HP170GR00000100
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta HP170GR
Typ złącza Miniaturowe
Przekrój znamionowy przewodu [mm²] 2,5
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..4
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..4
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,2..2
Szerokość [mm] 5,2
Długość [mm] 36
Wysokość przy najniższym sposobie montażu [mm] 35
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 10
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 5,2
Kolor Szary
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Prąd znamionowy In [A] 24
Prąd znamionowy po zamontowaniu mostka [A] 24
Napięcie znamionowe [V] 800
Znamionowe napięcie udarowe [kV] 8
Liczba poziomów 1
Liczba zacisków na poziom 2
Wewnętrzne piętra zmostkowane Nie
Mostek 2-polowy PTC/03/02
Mostek 3-polowy PTC/03/03
Mostek 5-polowy PTC/03/05
Mostek 10-polowy PTC/03/10
Mostek 250 mm PTC/03/00
Pozycja połączenia Skośny
Płytka działowa DFH/1
Płytka końcowa HP/PT/GR
Wymagana płytka zamykająca Tak
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Sposób montażu Szyna montażowa DIN TH-35 mm
Zakres temperatury pracy [°C] -40..100
AWG 24 - 12
Gauge A3
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Ilość sztuk w opakowaniu 100
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze sprężynowe, model HPP.2/GR.

Kolor: szary, wymiary: 5,2x36x35 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 5,2 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:

  • Typ złącza: miniaturowe
  • Przekrój znamionowy przewodu: 2,5 mm²
  • Prąd znamionowy In: 24 A
  • Napięcie znamionowe: 800 V
  • Piętra nie są wewnętrznie zamostkowane
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Pozycja połączenia: skośna
  • Połączenie elektryczne 1: zacisk sprężynowy
  • Połączenie elektryczne 2: zacisk sprężynowy
  • Potwierdzone wykonanie przeciwwybuchowe Ex-e
