Złącze śrubowe 1,5 mm², miniaturowe, niebieskie, RN.1/2,5(Ex)i

Symbol produktu: I-RN4000000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta RN400
Typ złącza Miniaturowe
Przekrój znamionowy przewodu [mm²] 1,5
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..4
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,2..2,5
Szerokość [mm] 4,2
Długość [mm] 27
Wysokość przy najniższym sposobie montażu [mm] 32
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 8
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 4,2
Kolor Niebieski
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Prąd znamionowy In [A] 17,5
Napięcie znamionowe [V] 500
Standardowa wartość momentu obrotowego dokręcania [Nm] 0,4
Maksymalna wartość momentu obrotowego dokręcania [Nm] 0,8
Znamionowe napięcie udarowe [kV] 6
Liczba poziomów 1
Liczba zacisków na poziom 2
Wewnętrzne piętra zmostkowane Nie
Mostek wielopolowy PMP 250 mm PMP/16
Mostek 2-polowy PM/11/2
Mostek 3-polowy PM/11/3
Mostek 5-polowy PM/11/5
Mostek 10-polowy PM/11/10
Śruby i tuleje do mostka PMP CPM/16
Pozycja połączenia Z boku/boczny
Płytka działowa DFP/2
Płytka końcowa RFN/PT(EX)i
Wymagana płytka zamykająca Tak
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
Sposób montażu Szyna montażowa DIN TH-15 mm
Zakres temperatury pracy [°C] -40..100
Tabliczka ostrzegawcza TQM/02
AWG 26 - 14
Gauge A1
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Ilość sztuk w opakowaniu 125
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

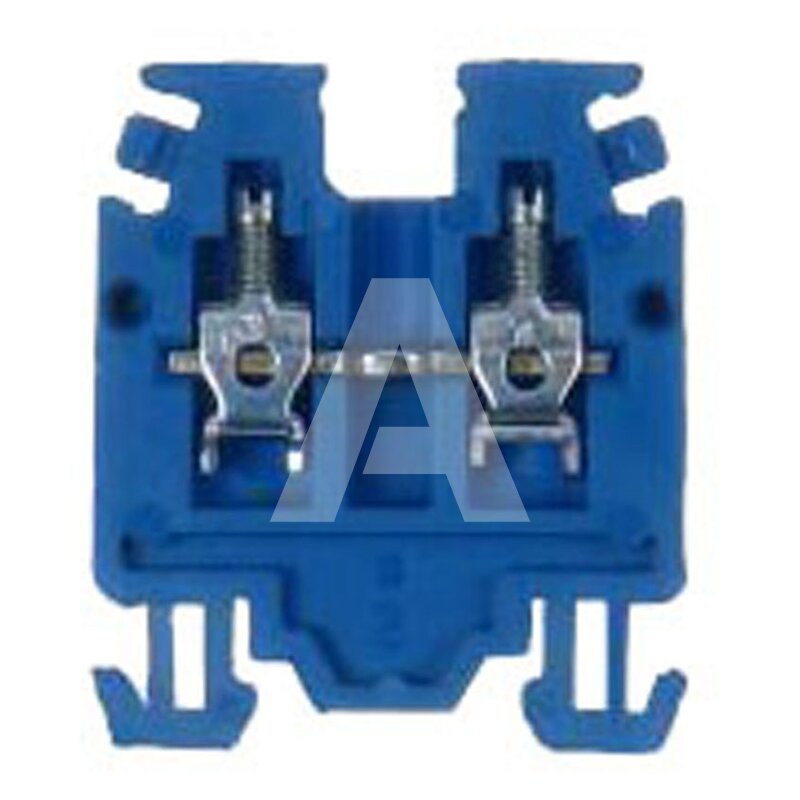

Złącze śrubowe, model RN.1/2,5(Ex)i.

Kolor: niebieski, wymiary: 4,2x27x32 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 4,2 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:

  • Typ złącza: miniaturowe
  • Przekrój znamionowy przewodu: 1,5 mm²
  • Prąd znamionowy In: 17,5 A
  • Napięcie znamionowe: 500 V
  • Piętra nie są wewnętrznie zamostkowane
  • Mocowanie: szyna montażowa DIN TH-15 mm
  • Pozycja połączenia: boczna
  • Połączenie elektryczne 1: połączenie śrubowe
  • Połączenie elektryczne 2: połączenie śrubowe
