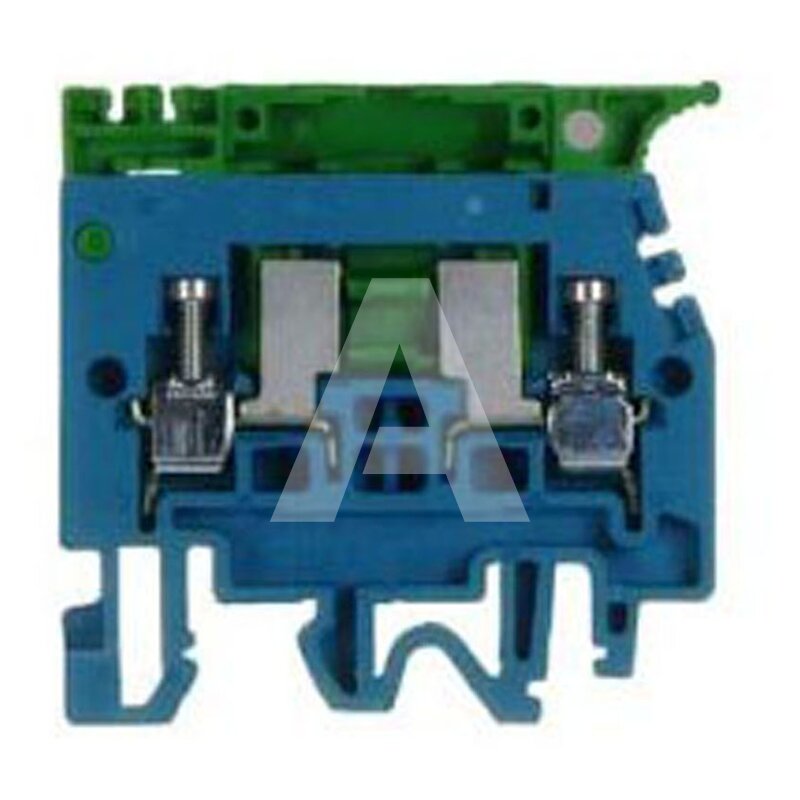

Złącze śrubowe 4 mm², bezpiecznikowe, niebieskie, SFR.4(Ex)i
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | SF850 |
| Typ złącza | Bezpiecznikowe |
| Przekrój znamionowy przewodu [mm²] | 4 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..6 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..4 |
| Szerokość [mm] | 8 |
| Długość [mm] | 52 |
| Wysokość przy najniższym sposobie montażu [mm] | 52 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 11 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 8 |
| Kolor | Niebieski |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 6,3 |
| Napięcie znamionowe [V] | 800 |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 0,5 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 1,2 |
| Znamionowe napięcie udarowe [kV] | 6 |
| Liczba poziomów | 1 |
| Pozycja połączenia | Z boku/boczny |
| Płytka działowa | DFU/3 |
| Płytka końcowa | SFR.4/PT(Ex)i |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Rodzaj wkładki bezpiecznikowej | Bezpiecznik G 5x20 mm |
| Rodzaj uchwytu bezpiecznika | Na wtyk |
| Rodzaj wskaźnika zadziałania | Brak |
| AWG | 20 - 12 |
| Gauge | A4 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Dodatkowe uwagi | Bezpiecznik 5 x 20 |
| Ilość sztuk w opakowaniu | 70 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze śrubowe, model SFR.4(Ex)i.
Kolor: niebieski, wymiary: 8x52x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 8 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej. Zastosowanie bezpieczników szklanych w tani sposób zabezpiecza urządzenia stosowane w automatyce szczególnie w wyposażeniu szaf sterowniczych.
Cechy:
- Typ złącza: bezpiecznikowe
- Przekrój znamionowy przewodu: 4 mm²
- Prąd znamionowy In: 6,3 A
- Napięcie znamionowe: 800 V
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
