Złącze śrubowe 6 mm², PE ochronne, zielono-żółte, TE.6/O
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | TO110 |
| Typ złącza | PE ochronne |
| Przekrój znamionowy przewodu [mm²] | 6 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,5..10 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,5..6 |
| Szerokość [mm] | 8 |
| Długość [mm] | 47 |
| Wysokość przy najniższym sposobie montażu [mm] | 52 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 12 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 8 |
| Kolor | Zielono-żółty |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 0,8 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 1,4 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Pozycja połączenia | Z boku/boczny |
| Wymagana płytka zamykająca | Nie |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Funkcja PEN ⓘPrzewód ochronno-neutralny PEN (ang. protective earth neutral lub PEN conductor) - przewód łączący funkcje przewodu ochronnego uziemiającego (PE) oraz przewodu neutralnego N. Przewód ten stosowany jest w układach sieciowych TN-C i TN-C-S. Izolacja przewodu ochronno-neutralnego PEN powinna być zielono-żółta lub jasnoniebieska. | Nie |
| AWG | 20 - 8 |
| Gauge | A5 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Ilość sztuk w opakowaniu | 45 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów

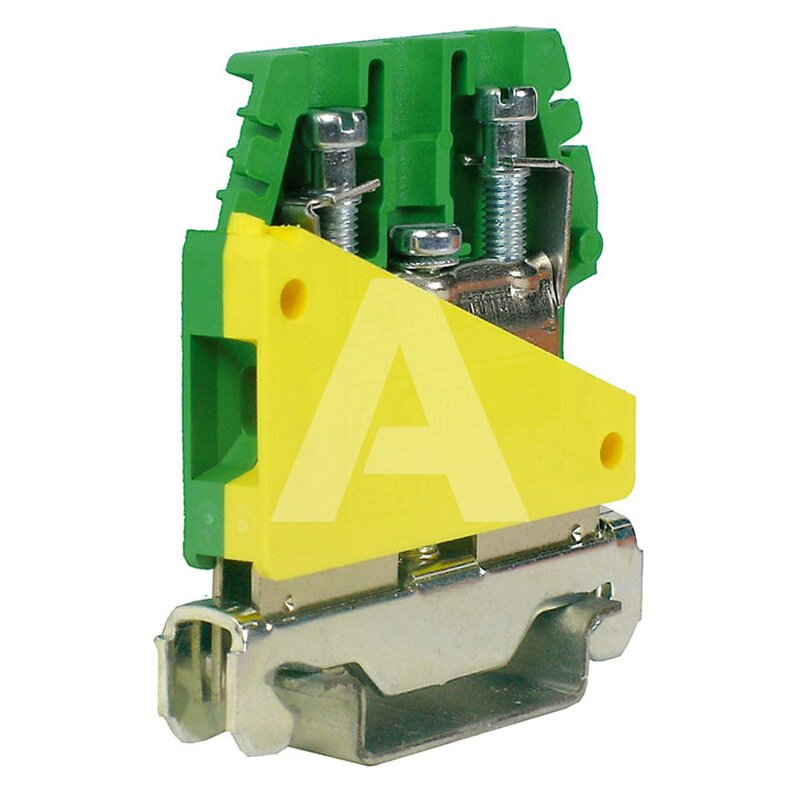

Złącze śrubowe, model TE.6/O.
Kolor: zielono-żółty, wymiary: 8x47x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 8 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: PE ochronne
- Przekrój znamionowy przewodu: 6 mm²
- Mocowanie: szyna montażowa DIN TH-35 mm
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
