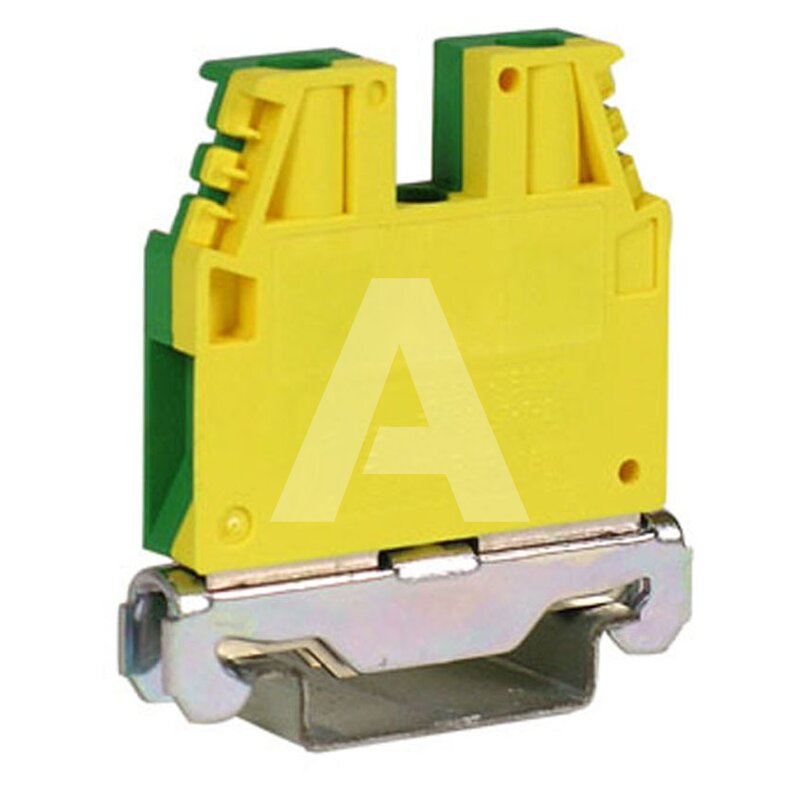

Złącze śrubowe 6 mm², PE ochronne, zielono-żółte, TEC.6/O

Symbol produktu: I-TO1200000000045
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta TO120
Typ złącza PE ochronne
Przekrój znamionowy przewodu [mm²] 6
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,5..10
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,5..10
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,5..10
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,5..6
Szerokość [mm] 8
Długość [mm] 44
Wysokość przy najniższym sposobie montażu [mm] 52
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 10
Szerokość/rozmiar rastra [mm] W złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 8
Kolor Zielono-żółty
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Prąd znamionowy In [A] 41
Standardowa wartość momentu obrotowego dokręcania [Nm] 0,8
Maksymalna wartość momentu obrotowego dokręcania [Nm] 1,4
Znamionowe napięcie udarowe [kV] 12
Liczba poziomów 1
Liczba zacisków na poziom 2
Pozycja połączenia Z boku/boczny
Wymagana płytka zamykająca Nie
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
Sposób montażu Szyna montażowa DIN TH-35 mm
Zakres temperatury pracy [°C] -40..100
Funkcja PEN Przewód ochronno-neutralny PEN (ang. protective earth neutral lub PEN conductor) - przewód łączący funkcje przewodu ochronnego uziemiającego (PE) oraz przewodu neutralnego N. Przewód ten stosowany jest w układach sieciowych TN-C i TN-C-S. Izolacja przewodu ochronno-neutralnego PEN powinna być zielono-żółta lub jasnoniebieska. Nie
Gauge A5
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Ilość sztuk w opakowaniu 45
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze śrubowe, model TEC.6/O.

Kolor: zielono-żółty, wymiary: 8x44x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 8 mm.

Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:

  • Typ złącza: PE ochronne
  • Przekrój znamionowy przewodu: 6 mm²
  • Prąd znamionowy In: 41 A
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Pozycja połączenia: boczna
  • Połączenie elektryczne 1: połączenie śrubowe
  • Połączenie elektryczne 2: połączenie śrubowe
