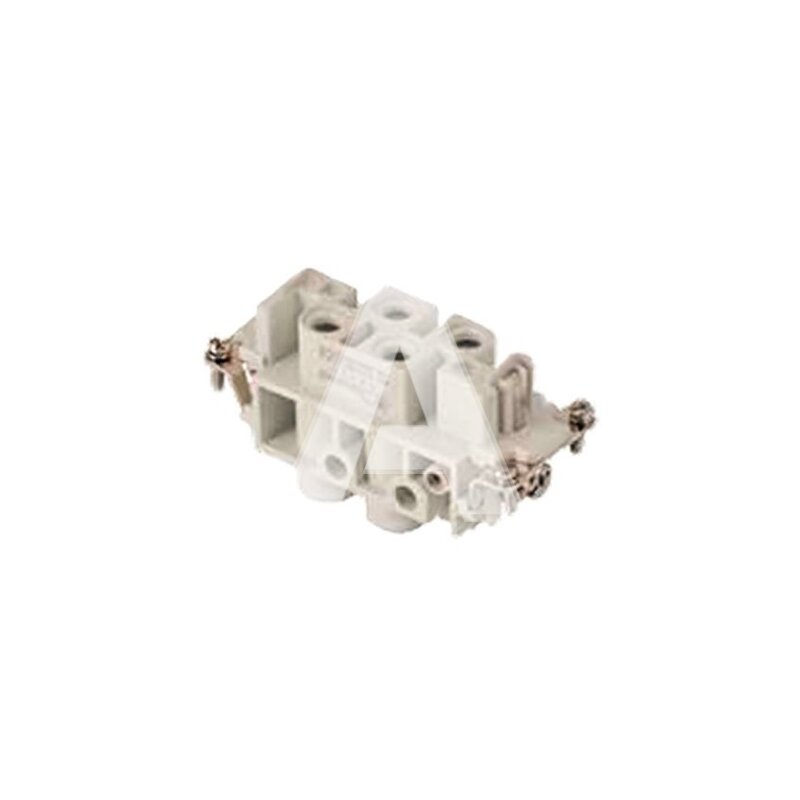

Wkładka złącza przemysłowego 16B, żeńska, śrubowa, 4 pin, 80 A, 830 V, + 2 pin, 16 A, 400 V + 0, 7306.6045.0 (936010213)
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | MOLEX HDC |
| Kod producenta | 936010213 |
| Seria | S-K4/2 |
| Typ produktu | Wkładka |
| Rodzaj (męski/żeński) | Żeński |
| Numer Molex | 936010213 |
| Universal Product Code UPC ⓘUniversal Product Code UPC, zazwyczaj określany jako kod UPC, to system skanowania kodów kreskowych, stosowany na całym świecie do identyfikacji produktów i usług. Kod UPC składa się z 12 cyfr. Jest uważany za standard w handlu detalicznym i prawdopodobnie najbardziej rozpoznawalny symbol śledzenia produktu. | 887191877211 |
| Konstrukcja złącza | B - typu standardowego |
| Grupa złączy | 16B |
| Rozmiar złącza | <77 x 27> |
| Grupa i rozmiar złącza | 16B «77X27» |
| Masa [g] | 87 |
| Napięcie znamionowe [V] | 500 |
| Prąd znamionowy na pin/kontakt [A] | 16/8 |
| Przekrój przewodu [mm²] | 1,5..16/0,5..2,5 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 14/7 |
| Z ochroną przewodu | Nie, Tak |
| Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 14..20, 5..16 |
| Rozdzielenie współpracujących części (Polarized to Mating Part) | Tak |
| Liczba pinów | 6 |
| Liczba kontaktów/pinów | 4 + 2 |
| Identyfikacja kontaktów/pinów | Tak |
| Liczba rzędów pinów we wkładce | 2 |
| Rodzaj połączenia pinów | Śrubowe |
| Trwałość (liczba cykli połączeń) | ≥ 500 |
| Materiał wkładki | Poliwęglan |
| Materiał styków | Stopy miedzi |
| Materiał pokrycia pinów (powłoka) | Posrebrzane |
| Kolor wkładki | Szary |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Zakres temperatury pracy [°C] | -40..125 |
| Normy | CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977 |
| Certyfikaty | UL |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Rodzaj opakowania | Woreczek |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Wkładka złącza przemysłowego, model 7306.6045.0 (936010213). Wkładka żeńska, przeznaczona dla złącza B - typu standardowego (grupa złączy 16B), w rozmiarze <77 x 27>.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: inne stopy miedzi, piny posrebrzane
- Połączenie: śrubowe
- Liczba pinów: 4 pin 80 A, 830 V, + 2 pin 16 A, 400 V + 0
- Przekrój przewodu: od 1,5 do 16 mm² i od 0,5 do 2,5 mm²
- Normy i certyfikaty: CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
