Wkładka złącza przemysłowego 16B, żeńska, sprężynowa, 16 pin + 0, 16 A, 500 V, 7316.5853.0 (936010255)
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | MOLEX HDC |
Kod producenta | 936010255 |
Seria | S-ES |
Typ produktu | Wkładka |
Rodzaj (męski/żeński) | Żeński |
Numer Molex | 936010255 |
Universal Product Code UPC ⓘUniversal Product Code UPC, zazwyczaj określany jako kod UPC, to system skanowania kodów kreskowych, stosowany na całym świecie do identyfikacji produktów i usług. Kod UPC składa się z 12 cyfr. Jest uważany za standard w handlu detalicznym i prawdopodobnie najbardziej rozpoznawalny symbol śledzenia produktu. | 887191879536 |
Konstrukcja złącza | B - typu standardowego |
Grupa złączy | 16B |
Rozmiar złącza | 77.27 |
Grupa i rozmiar złącza | 16B 77.27 |
Masa [g] | 83 |
Napięcie znamionowe [V] | 500 |
Prąd znamionowy na pin/kontakt [A] | 16 |
Przekrój przewodu [mm²] | 0,14..2,5 |
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 9..11 |
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 14..26 |
Rozdzielenie współpracujących części (Polarized to Mating Part) | Tak |
Liczba pinów | 16 |
Liczba kontaktów/pinów | 16 |
Identyfikacja kontaktów/pinów | Tak |
Liczba rzędów pinów we wkładce | 2 |
Rodzaj połączenia pinów | Sprężynowe |
Trwałość (liczba cykli połączeń) | ≥ 500 |
Materiał wkładki | Poliwęglan |
Materiał styków | Stopy miedzi |
Materiał pokrycia pinów (powłoka) | Posrebrzane |
Kolor wkładki | Szary |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Zakres temperatury pracy [°C] | -40..125 |
Normy | CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977 |
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. | Tak |
Rodzaj opakowania | Woreczek |
Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów

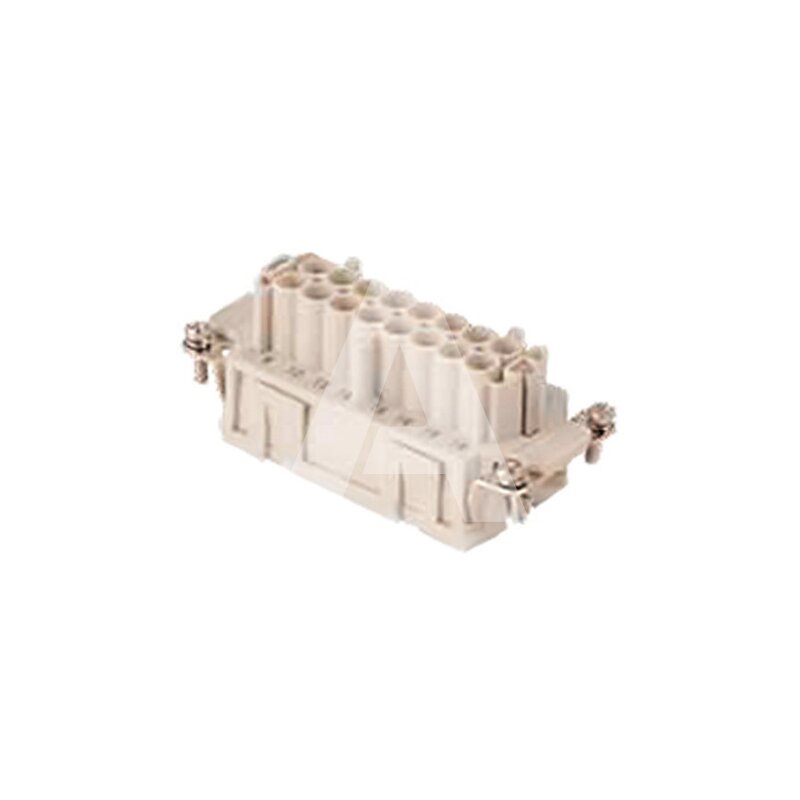

Wkładka złącza przemysłowego, model 7316.5853.0 (936010255). Wkładka żeńska, przeznaczona dla złącza B - typu standardowego (grupa złączy 16B), w rozmiarze <77 x 27>.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: inne stopy miedzi, piny posrebrzane
- Połączenie: sprężynowe
- Liczba pinów: 16
- Przekrój przewodu: od 0,14 do 2,5 mm²
- Napięcie znamionowe: 500 V
- Normy i certyfikaty: CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
