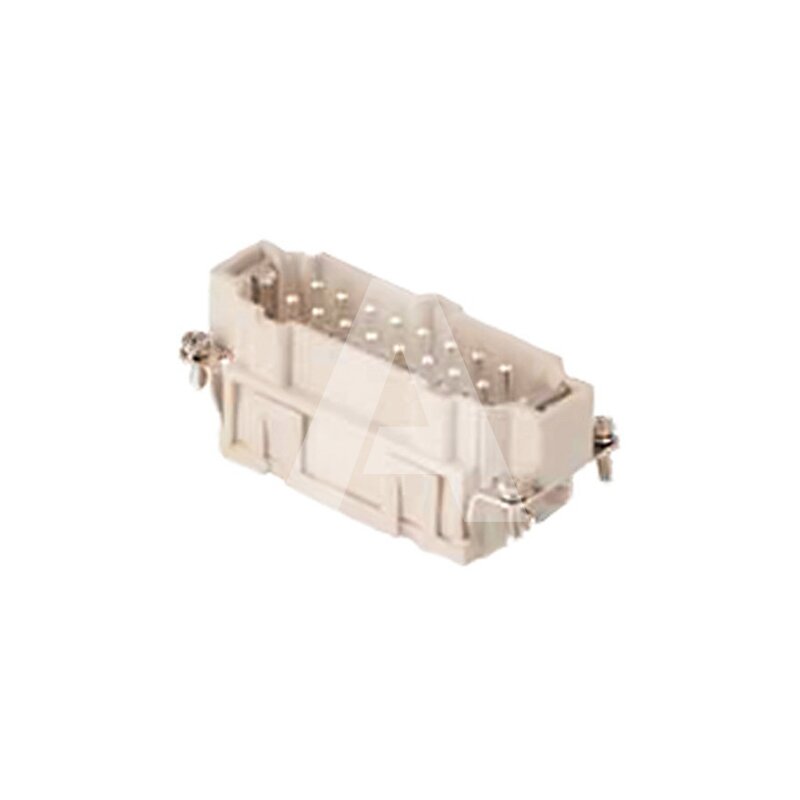

Wkładka złącza przemysłowego 48B, męska, sprężynowa, 24 pin + 0 (25 - 48), 16 A, 500 V, 7324.5956.0 (936010294)
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | MOLEX HDC |
| Kod producenta | 936010294 |
| Seria | S-ES |
| Typ produktu | Wkładka |
| Rodzaj (męski/żeński) | Męski |
| Numer Molex | 936010294 |
| Universal Product Code UPC ⓘUniversal Product Code UPC, zazwyczaj określany jako kod UPC, to system skanowania kodów kreskowych, stosowany na całym świecie do identyfikacji produktów i usług. Kod UPC składa się z 12 cyfr. Jest uważany za standard w handlu detalicznym i prawdopodobnie najbardziej rozpoznawalny symbol śledzenia produktu. | 887191882024 |
| Wymagana druga wkładka do kompletu | 7324.5955.0 (numer Molex: 936010293) |
| Konstrukcja złącza | B - typu standardowego |
| Grupa złączy | 48B |
| Rozmiar złącza | 104.62 |
| Grupa i rozmiar złącza | 24B 104.62 |
| Masa [g] | 130 |
| Napięcie znamionowe [V] | 500 |
| Prąd znamionowy na pin/kontakt [A] | 16 |
| Przekrój przewodu [mm²] | 0,14..2,5 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 9..11 |
| Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 14..26 |
| Rozdzielenie współpracujących części (Polarized to Mating Part) | Tak |
| Liczba pinów | 24 |
| Liczba kontaktów/pinów | 48 (2 x 24) |
| Identyfikacja kontaktów/pinów | Tak |
| Liczba rzędów pinów we wkładce | 2 |
| Rodzaj połączenia pinów | Sprężynowe |
| Trwałość (liczba cykli połączeń) | ≥ 500 |
| Materiał wkładki | Poliwęglan |
| Materiał styków | Stopy miedzi |
| Materiał pokrycia pinów (powłoka) | Posrebrzane |
| Kolor wkładki | Szary |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Zakres temperatury pracy [°C] | -40..125 |
| Normy | CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. | Tak |
| Rodzaj opakowania | Woreczek |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Wkładka złącza przemysłowego, model 7324.5956.0 (936010294). Wkładka męska, przeznaczona dla złącza B - typu standardowego (grupa złączy 48B), w rozmiarze <104 x 62>.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: inne stopy miedzi, piny posrebrzane
- Połączenie: sprężynowe
- Liczba pinów: 24
- Przekrój przewodu: od 0,14 do 2,5 mm²
- Napięcie znamionowe: 500 V
- Normy i certyfikaty: CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
