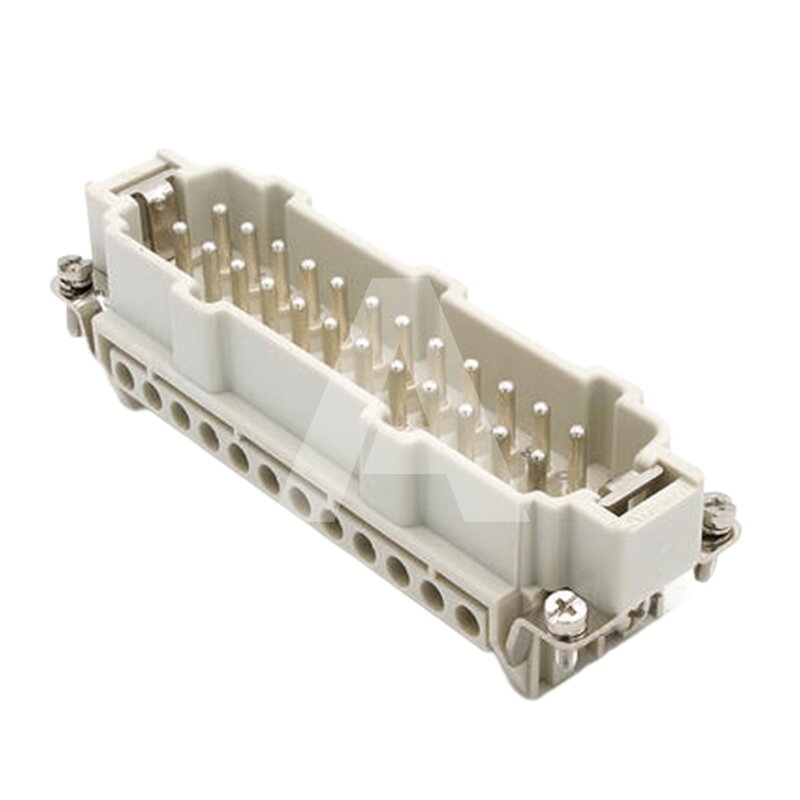

Wkładka złącza przemysłowego 24B, męska, śrubowa, 24 pin + 0, 16 A, 500 V, 7324.6107.0 (936010307)

Symbol produktu: WS-73246107000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent MOLEX HDC
Kod producenta 936010307
Seria S-E
Typ produktu Wkładka
Rodzaj (męski/żeński) Męski
Numer Molex 936010307
Universal Product Code UPC Universal Product Code UPC, zazwyczaj określany jako kod UPC, to system skanowania kodów kreskowych, stosowany na całym świecie do identyfikacji produktów i usług. Kod UPC składa się z 12 cyfr. Jest uważany za standard w handlu detalicznym i prawdopodobnie najbardziej rozpoznawalny symbol śledzenia produktu. 887191882550
Konstrukcja złącza B - typu standardowego
Grupa złączy 24B
Rozmiar złącza <104 x 27>
Grupa i rozmiar złącza 24B «104X27»
Masa [g] 111,8
Napięcie znamionowe [V] 500
Prąd znamionowy na pin/kontakt [A] 16
Przekrój przewodu [mm²] 0,5..2,5
Długość odizolowania [mm] 7
Z ochroną przewodu Tak
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 14..20
Rozdzielenie współpracujących części (Polarized to Mating Part) Tak
Liczba pinów 24
Liczba kontaktów/pinów 24
Identyfikacja kontaktów/pinów Tak
Liczba rzędów pinów we wkładce 2
Rodzaj połączenia pinów Śrubowe
Trwałość (liczba cykli połączeń) ≥ 700
Materiał wkładki Poliwęglan
Materiał styków Stopy miedzi
Materiał pokrycia pinów (powłoka) Posrebrzane
Kolor wkładki Szary
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Zakres temperatury pracy [°C] -40..125
Normy CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
Certyfikaty CSA, UL
Certyfikat CSA Certyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Rodzaj opakowania Woreczek
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Wkładka złącza przemysłowego, model 7324.6107.0 (936010307). Wkładka męska, przeznaczona dla złącza B - typu standardowego (grupa złączy 24B), w rozmiarze <104 x 27>.

Cechy:

  • Materiał wkładki: poliwęglan
  • Kolor: szary
  • Materiał styków: inne stopy miedzi, piny posrebrzane
  • Połączenie: śrubowe
  • Liczba pinów: 24
  • Przekrój przewodu: od 0,5 do 2,5 mm²
  • Napięcie znamionowe: 500 V
  • Normy i certyfikaty: CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
