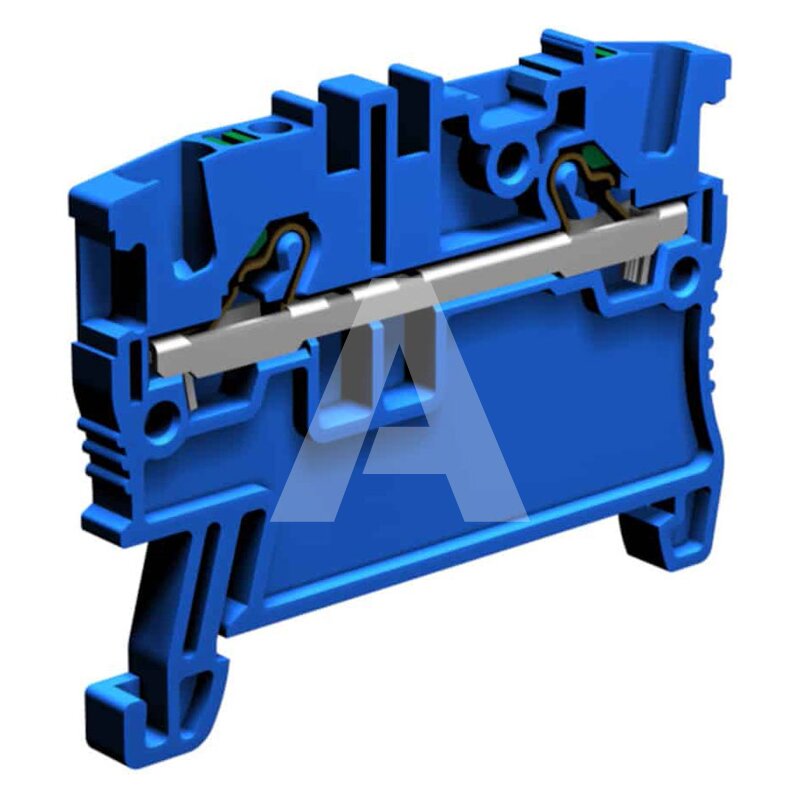

Złącze push-in 1,5 mm², pojedyncze, niebieskie, EFC.1/BL

Złącze push-in 1,5 mm², pojedyncze, niebieskie, EFC.1/BL

Symbol produktu: I-EFC100BL0000000

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	EFC100BL
Typ złącza	Pojedyncze
Sposób montażu	Szyna montażowa DIN TS35 mm
Kolor	Niebieski
Napięcie [V]	630
Prąd [A]	17,5
Przekrój znamionowy przewodu [mm²]	1,5
Przekrój przyłączanego przewodu wielożyłowego [mm²]	0,2..2,5
Przekrój przyłączanego przewodu jednodrutowego [mm²]	0,2..2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]	0,2..2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]	1,5
Znamionowe napięcie udarowe [kV]	6
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	8
Materiał	Poliamid (PA)
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C]	130
Wysokość przy najniższym sposobie montażu [mm]	36,5
Długość [mm]	44,9
Szerokość [mm]	3,5
Wymagana płytka zamykająca	Tak
Płytka końcowa	EFC.1/PT/BL
Płytka działowa	DFE.1+1/R
Mostek 2-polowy	EFB.1/2/R
Mostek 3-polowy	EFB.1/3/R
Mostek 5-polowy	EFB.1/5/R
Mostek 10-polowy	EFB.1/10/R
Liczba poziomów	1
Liczba zacisków na poziom	2
Prąd znamionowy po zamontowaniu mostka [A]	17,5
Pozycja połączenia	Z góry / u góry
Rodzaj połączenia elektrycznego 1	Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2	Zacisk sprężynowy
Oznacznik standardowy	NU0835S
Oznacznik do drukarki SMART PRINT	TMM102105AW
Zakres temperatury pracy [°C]	-40..110
Gauge	A1-B1
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX ^ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Tak
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Złącze push-in, model EFC100BL.

Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych.

Cechy:
