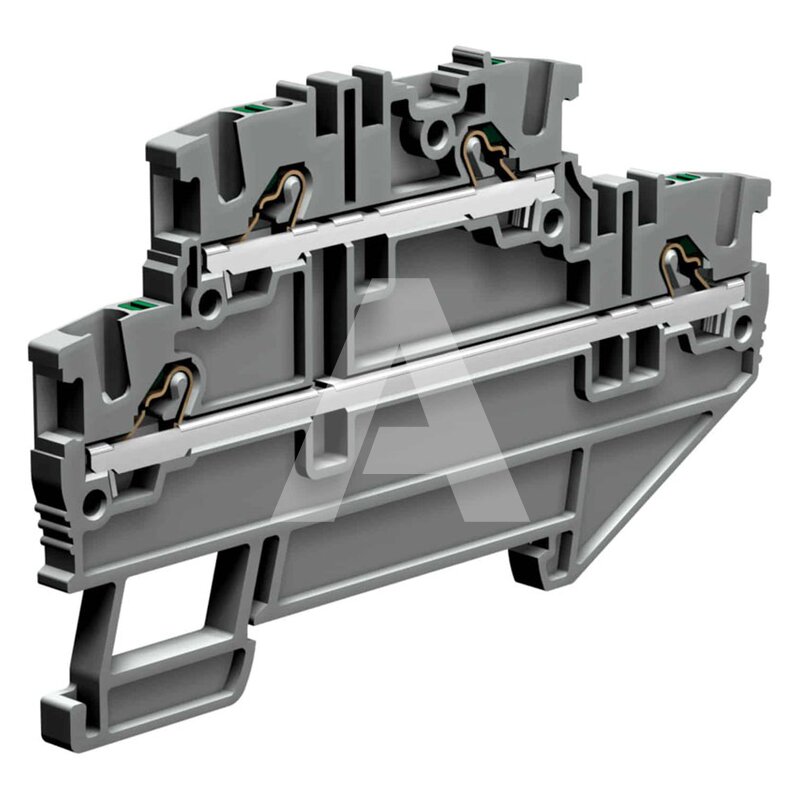

Złącze push-in 1,5 mm², 2-piętrowe, szare, EFD.1/GR

Symbol produktu: I-EFD100GR0000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta EFD100GR
Typ złącza 2-piętrowe
Sposób montażu Szyna montażowa DIN TS35 mm
Kolor Szary
Napięcie [V] 630
Prąd [A] 17,5
Przekrój znamionowy przewodu [mm²] 1,5
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 1,5
Znamionowe napięcie udarowe [kV] 6
Stopień zanieczyszczenia 3
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 8
Materiał Poliamid (PA)
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C] 130
Wysokość przy najniższym sposobie montażu [mm] 50
Długość [mm] 81
Szerokość [mm] 3,5
Wymagana płytka zamykająca Tak
Płytka końcowa EFD.1/PT/GR
Płytka działowa DFE.2P/R
Mostek 2-polowy EFB.1/2/R
Mostek 3-polowy EFB.1/3/R
Mostek 5-polowy EFB.1/5/R
Mostek 10-polowy EFB.1/10/R
Liczba poziomów 2
Liczba zacisków na poziom 2
Wewnętrzne piętra zmostkowane Nie
Prąd znamionowy po zamontowaniu mostka [A] 17,5
Pozycja połączenia Z góry / u góry
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Oznacznik standardowy NU0835S
Oznacznik do drukarki SMART PRINT TMM102105AW
Zakres temperatury pracy [°C] -40..110
Gauge A1-B1
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze push-in, model EFD.1/GR.

Kolor: szary, wymiary: 50x81x3,5 mm, izolacja: tworzywo termoplastyczne.

Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych.

Cechy:

  • Typ złącza: rozłączne
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Napięcie: 630 V
  • Wymagana płytka zamykająca
