Złącze push-in 2,5 mm², 2-piętrowe, z mostkiem wewnętrznym pionowym, niebieskie, EFD.2/CI/BL
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
Producent | CABUR |
Kod producenta | EFD210BL |
Typ złącza | 2-piętrowe |
Sposób montażu | Szyna montażowa DIN TS35 mm |
Kolor | Niebieski |
Dodatkowe uwagi | Połączone wewenętrznie |
Napięcie [V] | 800 |
Prąd [A] | 22 |
Przekrój znamionowy przewodu [mm²] | 2,5 |
Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..4 |
Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..4 |
Znamionowe napięcie udarowe [kV] | 8 |
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 9 |
Materiał | Poliamid (PA) |
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C] | 130 |
Wysokość przy najniższym sposobie montażu [mm] | 53,8 |
Długość [mm] | 71,6 |
Szerokość [mm] | 5,2 |
Płytka końcowa | EFD.2/PT/BL |
Płytka działowa | DFE.2P/R |
Mostek 2-polowy | EFB.2/2/R |
Mostek 3-polowy | EFB.2/3/R |
Mostek 5-polowy | EFB.2/5/R |
Mostek 10-polowy | EFB.2/10/R |
Prąd znamionowy po zamontowaniu mostka [A] | 22 |
Oznacznik standardowy | CNU/10/51 |
Oznacznik do drukarki SMART PRINT | TMM102105AW |
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 24..12 |
Gauge | A3 |
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
Ilość sztuk w opakowaniu | 30 |
Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów

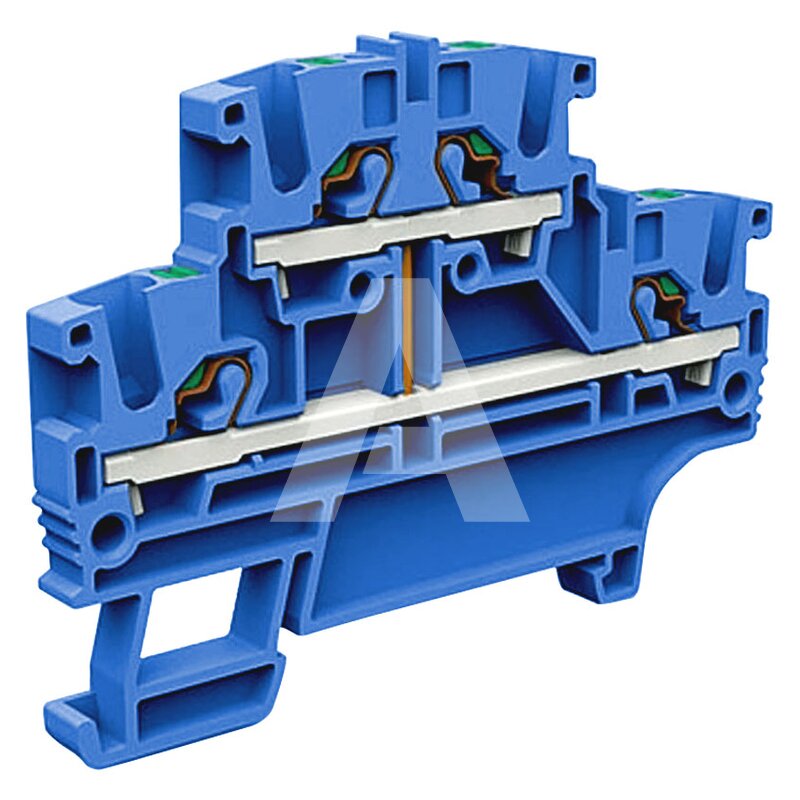

Złącze push-in, model EFD210BL.
Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych.
Cechy:
- Kolor: niebieski
- Wymiary: 53,8x71,6x5,2 mm
- Materiał: poliamid (PA)
- Typ złącza: 2-piętrowe
- Mocowanie: szyna montażowa DIN TS35 mm
- Napięcie: 800 V
- Prąd: 22 A
- Przekrój znamionowy przewodu: 2,5 mm²
- Złącze połączone wewnętrznie
- Certyfikat ATEX
Zalety:
- Szybki i łatwy montaż bez użycia narzędzi
- Zapewnia bezpieczne połączenia
- Łatwa konserwacja i serwisowanie
- Wysoka odporność na wibracje i drgania
- Możliwość łatwej rozbudowy i modyfikacji systemu
