Złącze push-in 2,5 mm², 2-piętrowe, PE, zielono-żółte, EFDE.2

Symbol produktu: I-EFDE20000000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta EFDE200
Typ złącza 2-piętrowe
Sposób montażu Szyna montażowa DIN TS35 mm
Kolor Zielono-żółty
Przekrój znamionowy kabla [mm²] 2,5
Przekrój przyłączanego kabla wielożyłowego [mm²] 0,2..4
Przekrój przyłączanego kabla jednodrutowego [mm²] 0,2..4
Przekrój przyłączanego kabla linkowego bez końcówki tulejkowej [mm²] 0,2..4
Przekrój przyłączanego kabla linkowego z końcówką tulejkową [mm²] 0,2..2,5
Znamionowe napięcie udarowe [kV] 8
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 9
Materiał Poliamid (PA)
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C] 130
Wysokość przy najniższym sposobie montażu [mm] 53,8
Długość [mm] 71,6
Szerokość [mm] 5,2
Wymagana płytka zamykająca Tak

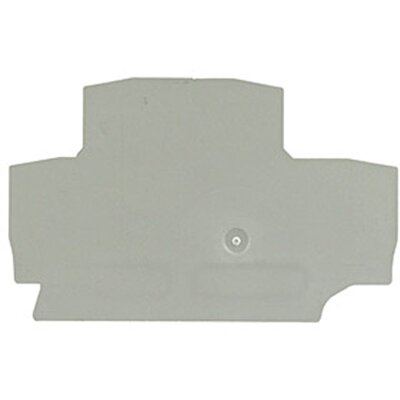

Płytka końcowa EFD.2/PT/GR
Płytka działowa DFE.2P/R
Mostek 2-polowy EFB.2/2/R
Mostek 3-polowy EFB.2/3/R
Mostek 5-polowy EFB.2/5/R
Mostek 10-polowy EFB.2/10/R
Liczba poziomów 2
Liczba zacisków na poziom 2
Prąd znamionowy po zamontowaniu mostka [A] 22
Pozycja połączenia Z góry/u góry
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Oznacznik standardowy CNU/10/51
Oznacznik do drukarki SMART PRINT TMM102105AW
Zakres temperatury pracy [°C] -40..110
Funkcja PEN Przewód ochronno-neutralny PEN (ang. protective earth neutral lub PEN conductor) - przewód łączący funkcje przewodu ochronnego uziemiającego (PE) oraz przewodu neutralnego N. Przewód ten stosowany jest w układach sieciowych TN-C i TN-C-S. Izolacja przewodu ochronno-neutralnego PEN powinna być zielono-żółta lub jasnoniebieska. Nie
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 24..12
Gauge A3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Ilość sztuk w opakowaniu 30
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

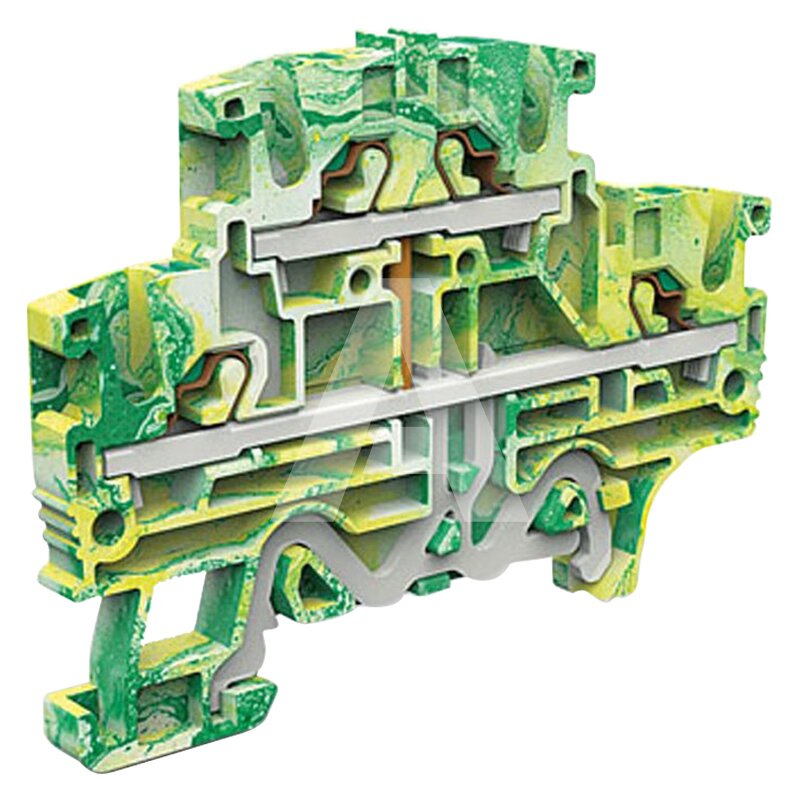

Złącze push-in, model EFDE200.

Złącza push-in zapewniają trwałe połączenie kabli w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość kabli zasilających lub sygnałowych.

Cechy:

  • Kolor: zielono-żółty
  • Wymiary: 53,8x71,6x5,2 mm
  • Materiał: poliamid (PA)
  • Typ złącza: 2-piętrowe
  • Mocowanie: szyna montażowa DIN TS35 mm
  • Przekrój znamionowy kabla: 2,5 mm²
  • Wymagana płytka zamykająca
  • Zakres temperatury pracy: od -40°C do 110°C
  • Certyfikat ATEX

Zalety:

  • Szybki i łatwy montaż bez użycia narzędzi
  • Zapewnia bezpieczne połączenia
  • Łatwa konserwacja i serwisowanie
  • Wysoka odporność na wibracje i drgania
  • Możliwość łatwej rozbudowy i modyfikacji systemu
