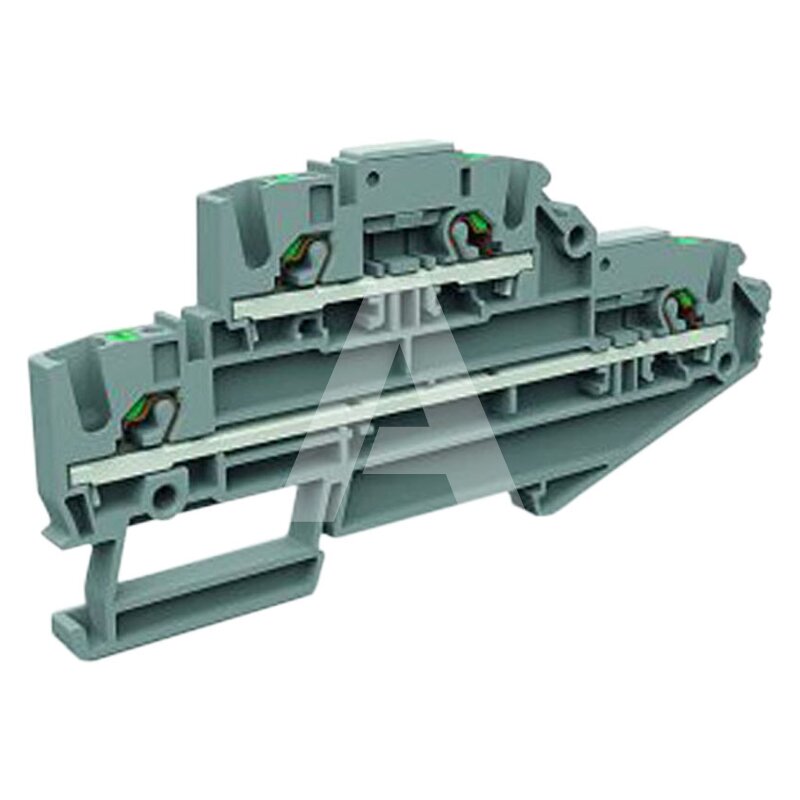

Złącze push-in 2,5 mm², 2-piętrowe, szare, EFDS.2/P/GR

Symbol produktu: I-EFDS220GR000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta EFDS220GR
Typ złącza 2-piętrowe
Sposób montażu Szyna montażowa DIN TH-35 mm
Kolor Szary
Napięcie [V] 630
Prąd znamionowy In [A] 20
Przekrój znamionowy przewodu [mm²] 2,5
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..4
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..4
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,2..2,5
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Wysokość przy najniższym sposobie montażu [mm] 54
Długość [mm] 110
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 5,2
Wymagana płytka zamykająca Tak
Płytka końcowa EFDS.2/PT/GR
Mostek 2-polowy EFB.2/2/R
Mostek 3-polowy EFB.2/3/R
Mostek 5-polowy EFB.2/5/R
Mostek 10-polowy EFB.2/10/R
Liczba poziomów 2
Liczba zacisków na poziom 2
Wewnętrzne piętra zmostkowane Nie
Pozycja połączenia Z góry / u góry
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Oznacznik standardowy CNU/10/51
Oznacznik do drukarki SMART PRINT TMM102105AW
Zakres temperatury pracy [°C] -40..110
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze push-in, model EFDS220GR.

Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych.

Cechy:

  • Kolor: szary
  • Wymiary: 54x110 mm
  • Rozmiar rastra: 5,2 mm
  • Materiał: poliamid (PA)
  • Izolacja: tworzywo termoplastyczne
  • Typ złącza: 2-piętrowe
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Napięcie: 630 V
  • Prąd znamionowy In: 20 A
  • Wymagana płytka zamykająca
  • Zakres temperatury pracy: od -40°C do 110°C

Zalety:

  • Łatwa i szybka instalacja bez konieczności używania narzędzi
  • Zapewnia stabilne i bezpieczne połączenia
  • Łatwa konserwacja i serwisowanie
  • Duża odporność na wibracje i drgania
  • Możliwość rozbudowy i modyfikacji systemu
