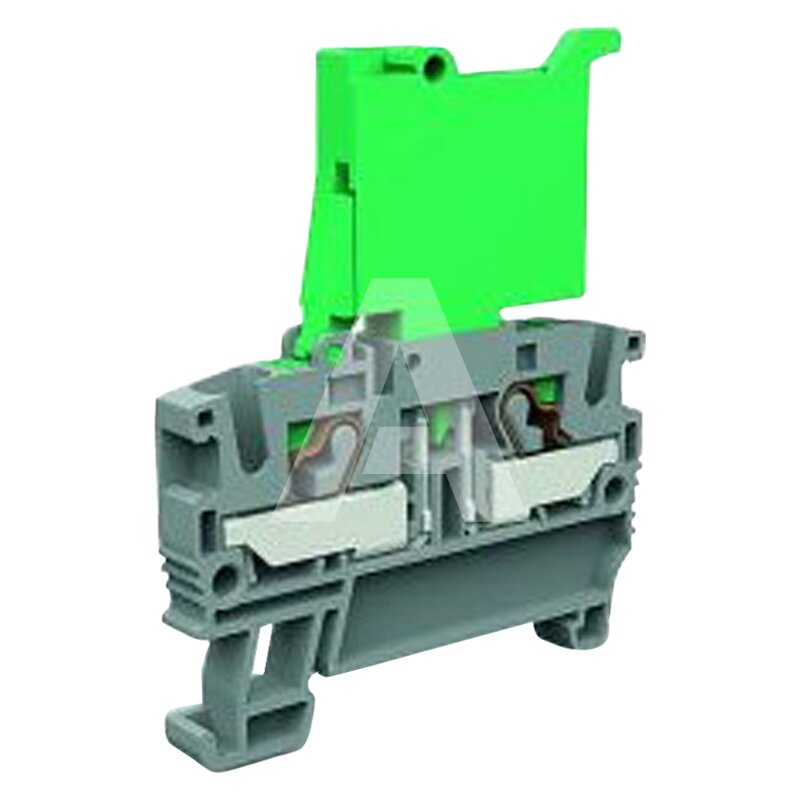

Złącze push-in 4 mm², bezpiecznikowe, z sygnalizacją 115-230 V, szare, EFF.4/C230/GR

Symbol produktu: I-EFF423GR0000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta EFF423GR
Typ złącza Bezpiecznikowe
Sposób montażu Szyna montażowa DIN TS35 mm
Kolor Szary
Dodatkowe uwagi Bezpiecznik 5x20 mm
Napięcie [V] 230
Napięcie zasilania wskaźnika zadziałania [V] 0..230
Prąd [A] 6,3
Przekrój znamionowy przewodu [mm²] 4
Przekrój przyłączanego przewodu wielożyłowego [mm²] 0,2..6
Przekrój przyłączanego przewodu jednodrutowego [mm²] 0,2..6
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 0,2..6
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 0,2..4
Znamionowe napięcie udarowe [kV] 4
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 10
Materiał poliamid (PA)
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C] 130
Wysokość przy najniższym sposobie montażu [mm] 67,1
Długość [mm] 55,2
Szerokość [mm] 6,2
Wymagana płytka zamykająca Tak
Płytka końcowa EFC.4/PT/GR
Płytka działowa DFE.1+1/R
Mostek 2-polowy EFB.4/2/R
Mostek 3-polowy EFB.4/3/R
Mostek 5-polowy EFB.4/5/R
Mostek 10-polowy EFB.4/10/R
Liczba poziomów 1
Prąd znamionowy po zamontowaniu mostka [A] 32
Pozycja połączenia Z góry / u góry
Rodzaj napięcia wskaźnika zadziałania AC/DC
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Rodzaj uchwytu bezpiecznika Na wtyk
Rodzaj wkładki bezpiecznikowej Bezpiecznik G 5x20 mm
Rodzaj wskaźnika zadziałania LED
Oznacznik standardowy CNU/8/51
Oznacznik do drukarki SMART PRINT NU1051S
Zakres temperatury pracy [°C] -40..110
Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 24..10
Gauge A4
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Ilość sztuk w opakowaniu 35
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze push-in, model EFF423GR.

Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych. Zastosowanie bezpieczników szklanych w ekonomiczny sposób zabezpiecza urządzenia. Opcjonalnie dostępna sygnalizacja która w trakcie zwarcia i przepalenia bezpiecznika wizualnie informuje o problemie poprzez zapalenie czerwonej diody LED.

Cechy:

  • Kolor: szary
  • Wymiary: 67,1x55,2x6,2 mm
  • Materiał: poliamid (PA)
  • Izolacja: tworzywo termoplastyczne
  • Typ złącza: bezpiecznikowe + sygnalizacja 115-230 V
  • Mocowanie: szyna montażowa DIN TS35 mm
  • Napięcie: 230 V
  • Prąd: 6,3 A
  • Napięcie zasilania wskaźnika zasilania: od 0 do 230 V
  • Przekrój znamionowy przewodu: 4 mm²
  • Wymagana płytka zamykająca
  • Bezpiecznik 5x20 mm
  • Zakres temperatury pracy: od -40°C do 110°C

Zalety:

  • Łatwa i szybka instalacja bez konieczności używania narzędzi
  • Zapewnia stabilne i bezpieczne połączenia
  • Łatwa konserwacja i serwisowanie
  • Duża odporność na wibracje i drgania
  • Możliwość rozbudowy i modyfikacji systemu
