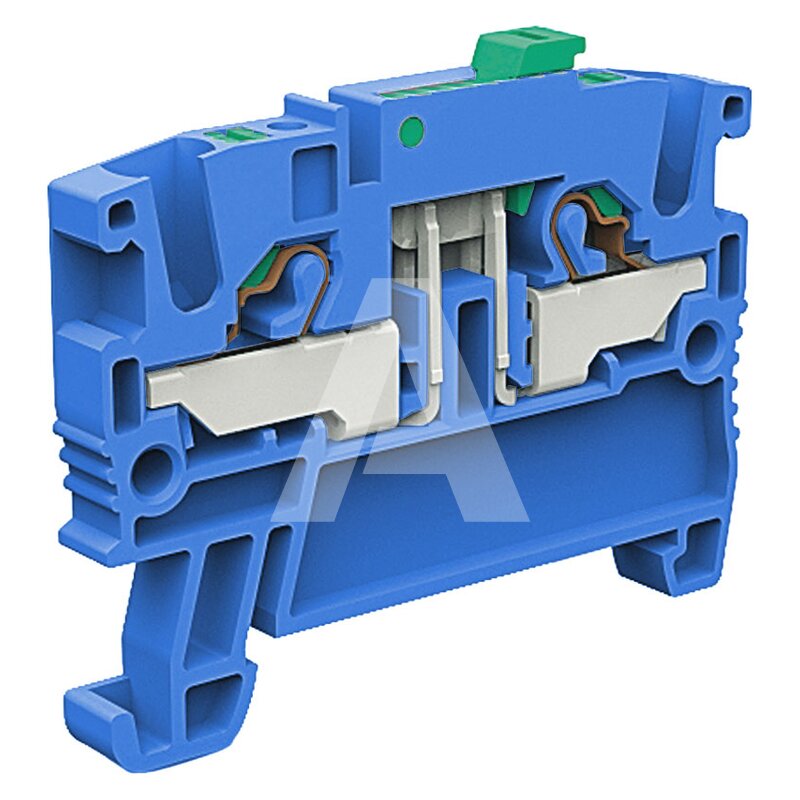

Złącze push-in 2,5 mm², rozłączne, niebieskie, EFS.2/BL
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | EFS200BL |
| Typ złącza | Rozłączne |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Kolor | Niebieski |
| Napięcie [V] | 630 |
| Prąd znamionowy In [A] | 13 |
| Przekrój znamionowy przewodu [mm²] | 2,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..2,5 |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Wysokość przy najniższym sposobie montażu [mm] | 41,2 |
| Długość [mm] | 49,6 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 5,2 |
| Wymagana płytka zamykająca | Tak |
| Płytka końcowa | EFC.2/PT/BL |
| Płytka działowa | DFE.1+1/R |
| Mostek 2-polowy | EFB.2/2/R |
| Mostek 3-polowy | EFB.2/3/R |
| Mostek 5-polowy | EFB.2/5/R |
| Mostek 10-polowy | EFB.2/10/R |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Wewnętrzne piętra zmostkowane | Nie |
| Pozycja połączenia | Z góry / u góry |
| Rodzaj połączenia elektrycznego 1 | Zacisk sprężynowy |
| Rodzaj połączenia elektrycznego 2 | Zacisk sprężynowy |
| Rodzaj separacji wzdłużnej | Na wtyk |
| Oznacznik standardowy | CNU/10/51 |
| Oznacznik do drukarki SMART PRINT | TMM102105AW |
| Zakres temperatury pracy [°C] | -40..110 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Nie |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze push-in, model EFS200BL.
Złącza push-in zapewniają trwałe połączenie przewodów w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość przewodów zasilających lub sygnałowych.
Cechy:
- Kolor: niebieski
- Wymiary: 41,2x49,6 mm
- Rozmiar rastra: 5,2 mm
- Materiał: poliamid (PA)
- Izolacja: tworzywo termoplastyczne
- Typ złącza: rozłączne
- Mocowanie: szyna montażowa DIN TH-35 mm
- Napięcie: 630 V
- Prąd znamionowy In: 13 A
- Wymagana płytka zamykająca
- Zakres temperatury pracy: od -40°C do 110°C
Zalety:
- Łatwa i szybka instalacja bez konieczności używania narzędzi
- Zapewnia stabilne i bezpieczne połączenia
- Łatwa konserwacja i serwisowanie
- Duża odporność na wibracje i drgania
- Możliwość rozbudowy i modyfikacji systemu
