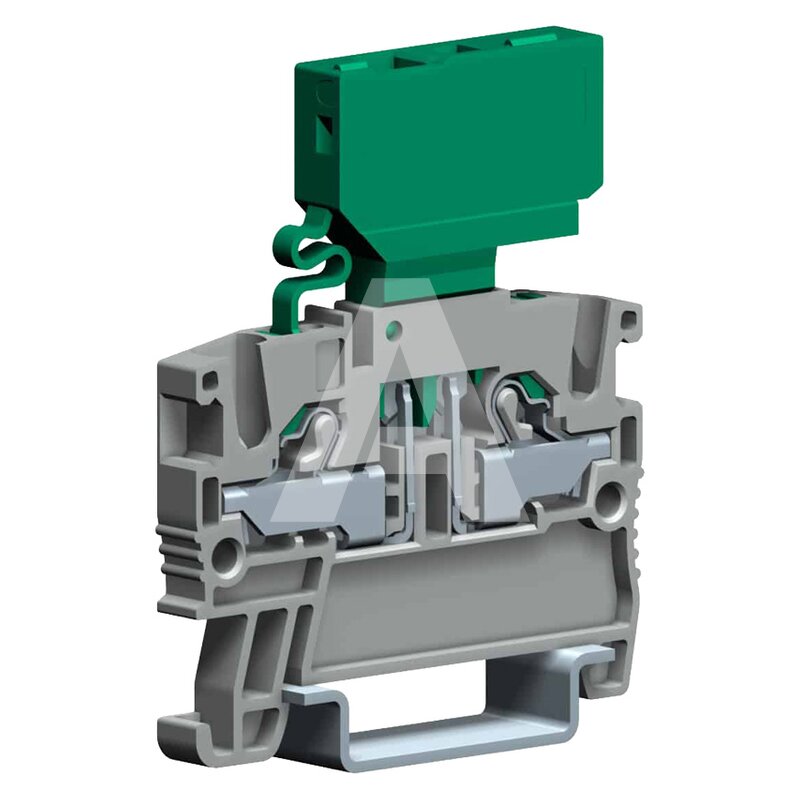

Złącze push-in 2,5mm2, bezpiecznikowe, szare, CPFE.2+EFS.2/GR

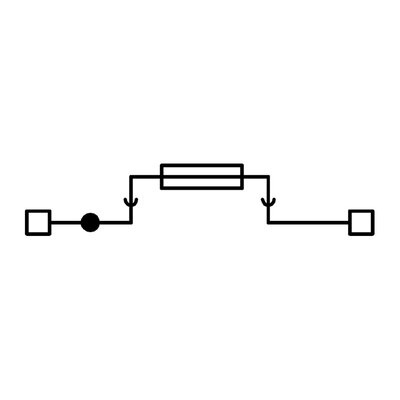

Złącze push-in 2,5mm2, bezpiecznikowe, szare, CPFE.2+EFS.2/GR - schemat

Złącze push-in 2,5mm2, bezpiecznikowe, szare, CPFE.2+EFS.2/GR

Symbol produktu: I-EFS202GR0000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta EFS202GR
Typ złącza Bezpiecznikowe
Sposób montażu Szyna montażowa DIN TH-35 mm
Kolor Szary
Dodatkowe uwagi Bezpiecznik 5x20 mm
Napięcie [V] 250
Napięcie zasilania wskaźnika zadziałania [V] 12…230 V
Prąd [A] 6.3
Przekrój znamionowy kabla [mm²] 2.5
Przekrój przyłączanego kabla wielożyłowego [mm²] 0,2..4
Przekrój przyłączanego kabla jednodrutowego [mm²] 0,2..4
Przekrój przyłączanego kabla linkowego bez końcówki tulejkowej [mm²] 0,2..4
Przekrój przyłączanego kabla linkowego z końcówką tulejkową [mm²] 1,5
Znamionowe napięcie udarowe [kV] 6
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 9
Materiał Poliamid (PA)
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Wskaźnik temperatury materiału izolacyjnego (EN 60216-1) [°C] 130
Długość [mm] 55.2
Szerokość/rozmiar rastra [mm] W złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 5,2
Wymagana płytka zamykająca Tak
Płytka końcowa EFC.2/PT/GR
Płytka działowa DFM/400
Mostek 2-polowy EFB.2/2/R
Mostek 3-polowy EFB.2/3/R
Mostek 5-polowy EFB.2/5/R
Mostek 10-polowy EFB.2/10/R
Liczba poziomów 1
Liczba zacisków na poziom 2
Prąd znamionowy po zamontowaniu mostka [A] 24
Pozycja połączenia Z góry / u góry
Rodzaj połączenia elektrycznego 1 Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2 Zacisk sprężynowy
Rodzaj uchwytu bezpiecznika Na wtyk
Rodzaj wkładki bezpiecznikowej Bezpiecznik G 5x20 mm
Rodzaj wskaźnika zadziałania LED
Oznacznik standardowy CNU/10/51
Oznacznik do drukarki SMART PRINT TMM102105AW
Zakres temperatury pracy [°C] -40..130
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 24..12
Gauge A3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Tak
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Rozwiń listę atrybutów

Złącze push-in 2,5mm2, bezpiecznikowe, szare, CPFE.2+EFS.2/GR, model EFS202GR.

Złącza push-in zapewniają trwałe połączenie kabli w szafach sterowniczych. Są szeroko wykorzystywane w automatyce przemysłowej. Złącza są stosowane w celu oszczędności miejsca w aplikacjach gdzie na małej przestrzeni musimy podłączyć dużą ilość kabli zasilających lub sygnałowych.

Cechy:

  • Kolor: szary
  • Wymiary: 60,7x55,2x5,2 mm
  • Materiał: poliamid (PA)
  • Izolacja: tworzywo termoplastyczne
  • Typ złącza: rozłączne
  • Mocowanie: szyna montażowa DIN TH-35 mm
  • Napięcie: 250 V
  • Wymagana płytka zamykająca
  • Zakres temperatury pracy: od -40°C do 130°C
  • Certyfikat ATEX

Zalety:

  • Łatwa i szybka instalacja bez konieczności używania narzędzi
  • Zapewnia stabilne i bezpieczne połączenia
  • Łatwa konserwacja i serwisowanie
  • Duża odporność na wibracje i drgania
  • Możliwość rozbudowy i modyfikacji systemu
