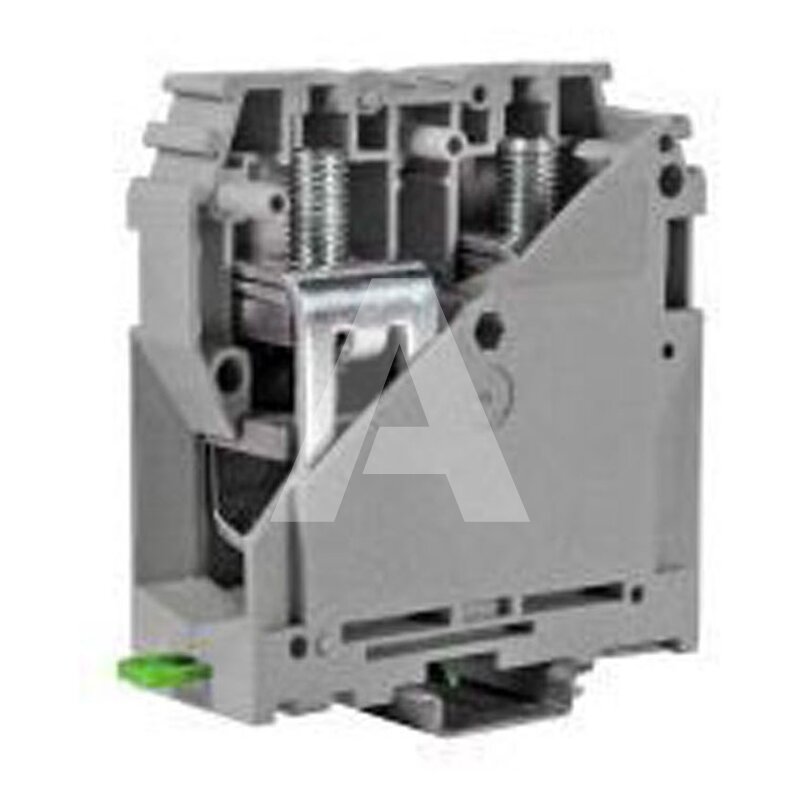

Złącze wysokoprądowe 150 mm², pojedyncze, szare, GPA.150/GR

Złącze wysokoprądowe 150 mm², pojedyncze, szare, GPA.150/GR

Symbol produktu: I-GA200GR00000000

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	GA200GR
Rodzaj	Pojedyncze
Sposób montażu	Szyna montażowa DIN TH-35 mm
Rodzaj podłączanego przewodu	Linka/drut
Kolor	Szary
Prąd znamionowy In [A]	309
Napięcie [V]	1000
Wysokość przy najniższym sposobie montażu [mm]	99
Długość [mm]	108
Szerokość [mm]	108
Szerokość/rozmiar rastra [mm] ^ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami.	31
Grubość [mm]	31
Znamionowy przekrój przewodu głównego [mm²]	150
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]	50..150
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]	50..150
Przekrój przyłączanego przewodu wielożyłowego [mm²]	50..150
Przekrój przyłączanego przewodu jednodrutowego [mm²]	50..185
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	35
Liczba poziomów	1
Liczba zacisków na poziom	2
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Pozycja połączenia	Z boku/boczny
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Rodzaj połączenia elektrycznego 2	Połączenie śrubowe
Wymagana płytka zamykająca	Nie
Zakres temperatury pracy [°C]	-40..100
Napięcie probiercze [kV]	12
Standardowa wartość momentu obrotowego dokręcania [Nm]	10
Maksymalny moment dokręcania [Nm]	15
Gauge	B14
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX ^ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Ilość sztuk w opakowaniu	8
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Złącze wysokoprądowe, model GPA.150/GR.

Kolor: szary, wymiary: 99x108x108 mm, rozmiar rastra: 31 mm.

Złącza wysokoprądowe gwarantują pewne i bezpieczne połączenia przewodów w aplikacjach, gdzie występują duże prądy. Cechuje je duża wytrzymałość i odporność na trudne warunki środowiskowe. Są też zabezpieczone przed dotykiem.

Cechy:
