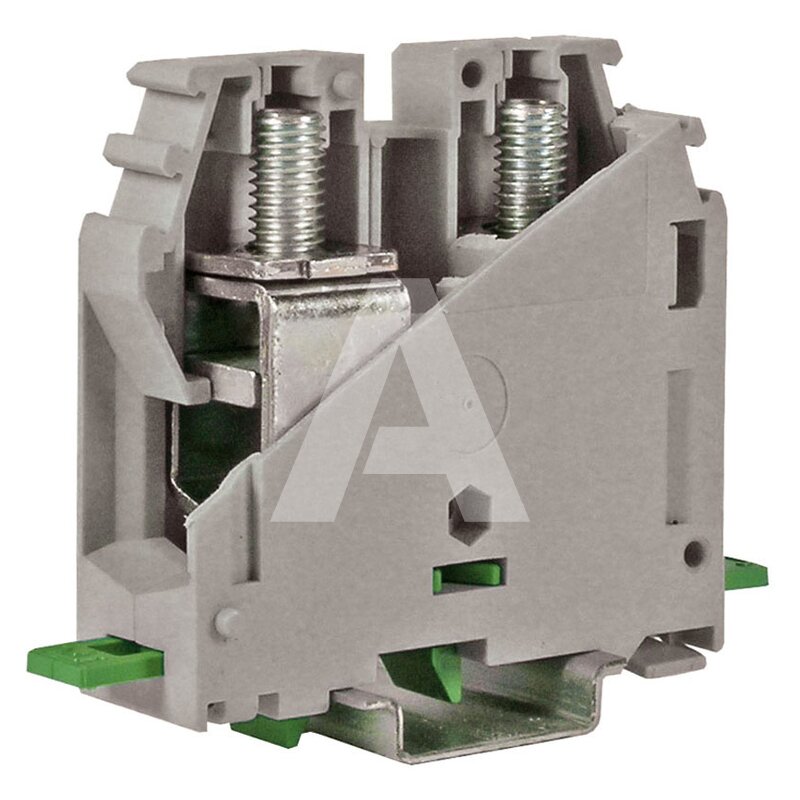

Złącze wysokoprądowe 70 mm², pojedyncze, szare, GPA.70/GR

Złącze wysokoprądowe 70 mm², pojedyncze, szare, GPA.70/GR

Symbol produktu: I-GA400GR00000025

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	GA400GR
Rodzaj	Pojedyncze
Sposób montażu	Szyna montażowa DIN TH-35 mm
Rodzaj podłączanego przewodu	Linka/drut
Kolor	Szary
Prąd znamionowy In [A]	192
Napięcie [V]	1000
Wysokość przy najniższym sposobie montażu [mm]	70
Długość [mm]	91
Szerokość [mm]	91
Szerokość/rozmiar rastra [mm] ^ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami.	20,5
Grubość [mm]	20,5
Znamionowy przekrój przewodu głównego [mm²]	70
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]	10..95
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]	10..70
Przekrój przyłączanego przewodu wielożyłowego [mm²]	10..95
Przekrój przyłączanego przewodu jednodrutowego [mm²]	10..95
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	25
Liczba poziomów	1
Liczba zacisków na poziom	2
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Pozycja połączenia	Z boku/boczny
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Rodzaj połączenia elektrycznego 2	Połączenie śrubowe
Wymagana płytka zamykająca	Nie
Zakres temperatury pracy [°C]	-40..100
Napięcie probiercze [kV]	12
Standardowa wartość momentu obrotowego dokręcania [Nm]	6
Maksymalny moment dokręcania [Nm]	9
Mostek 2-polowy	POF/70
Gauge	B11
Rozmiar AWG	8
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL ^ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX ^ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Ilość sztuk w opakowaniu	25
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Złącze wysokoprądowe, model GPA.70/GR.

Kolor: szary, wymiary: 70x91x91 mm, rozmiar rastra: 20,5 mm.

Złącza wysokoprądowe gwarantują pewne i bezpieczne połączenia przewodów w aplikacjach, gdzie występują duże prądy. Cechuje je duża wytrzymałość i odporność na trudne warunki środowiskowe. Są też zabezpieczone przed dotykiem.

Cechy:
