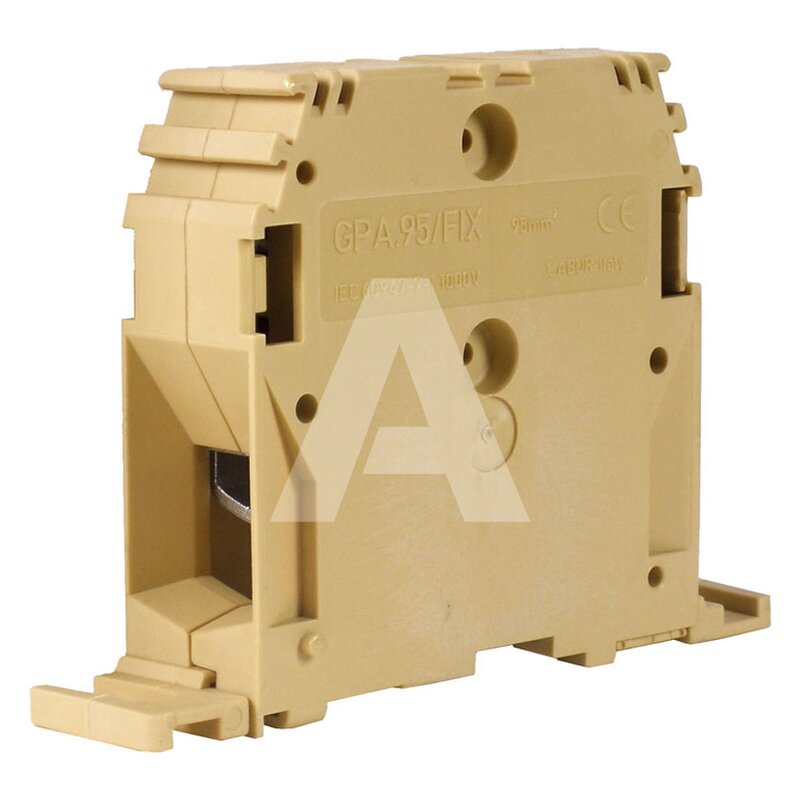

Złącze wysokoprądowe 95 mm², pojedyncze, beżowe, GPA.95/FIX

Symbol produktu: I-GF1000000000010
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta GF100
Rodzaj Pojedyncze
Sposób montażu Montaż bezpośredni
Rodzaj podłączanego przewodu Linka/drut
Kolor Beżowy
Prąd znamionowy In [A] 232
Napięcie [V] 1000
Wysokość przy najniższym sposobie montażu [mm] 91
Długość [mm] 111
Szerokość [mm] 98
Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. 26
Grubość [mm] 26
Znamionowy przekrój przewodu głównego [mm²] 95
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] 10..95
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] 10..95
Przekrój przyłączanego przewodu wielożyłowego [mm²] 10..95
Przekrój przyłączanego przewodu jednodrutowego [mm²] 10..120
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 30
Liczba poziomów 1
Liczba zacisków na poziom 2
Materiał elementu izolacyjnego Tworzywo termoplastyczne
Pozycja połączenia Z boku/boczny
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
Wymagana płytka zamykająca Nie
Zakres temperatury pracy [°C] -40..100
Napięcie probiercze [kV] 12
Standardowa wartość momentu obrotowego dokręcania [Nm] 6
Maksymalny moment dokręcania [Nm] 9
Mostek 2-polowy POF / 70
Gauge B12
Rozmiar AWG 2
Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Ilość sztuk w opakowaniu 10
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Złącze wysokoprądowe, model GPA.95/FIX.

Kolor: beżowy, wymiary: 91x111x98 mm, rozmiar rastra: 26 mm.

Złącza wysokoprądowe gwarantują pewne i bezpieczne połączenia przewodów w aplikacjach, gdzie występują duże prądy. Cechuje je duża wytrzymałość i odporność na trudne warunki środowiskowe. Są też zabezpieczone przed dotykiem.

Cechy:

  • Typ złącza: pojedyncze
  • Przekrój przewodu głównego: 95 mm²
  • Rodzaj podłączanego przewodu: linka/drut
  • Prąd znamionowy In: 232 A
  • Napięcie: 1000 V
  • Montaż: bezpośredni
  • Pozycja połączenia: boczna
  • Połączenie elektryczne 1: śrubowe
  • Połączenie elektryczne 2: śrubowe
  • Materiał elementu izolacyjnego: tworzywo termoplastyczne
