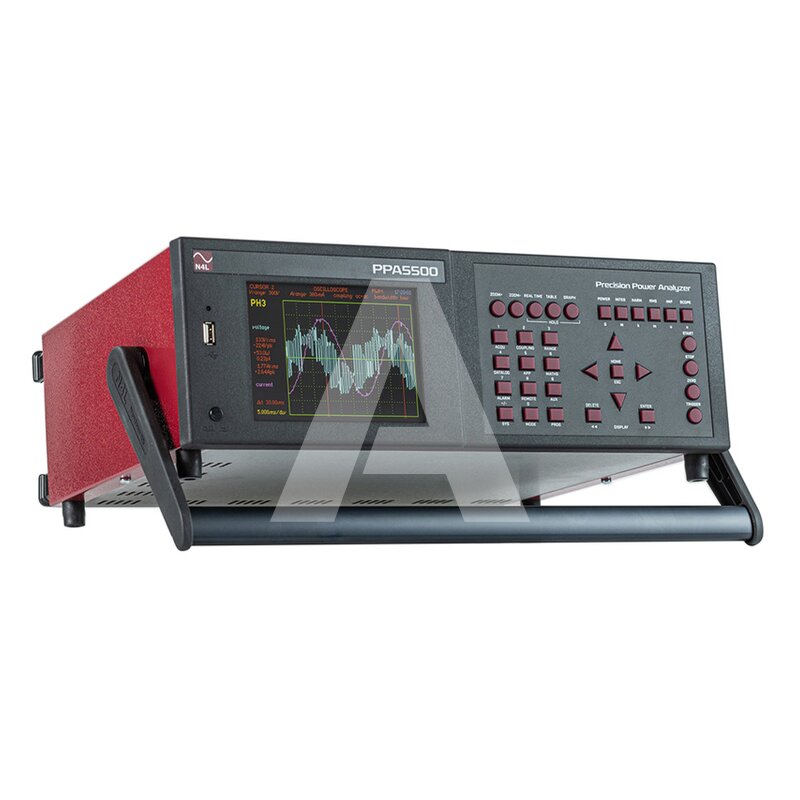

Analizator mocy elektrycznej, o najwyższej dokładności, do pomiarów wysokich prądów, 6-fazowy, PPA5560-HC
Zapytaj o produkt
Zapytaj o produkt
| Producent | ASTAT |
| Kod producenta | PPA5560-HC |
| Typ | Analizator mocy elektrycznej |
| Typ produktu | Analizator mocy elektrycznej |
| Liczba faz | 6 |
| Dokładność podstawowa V [%] | 0,01 |
| Dokładność podstawowa A [%] | 0,01 |
| Dokładność podstawowa mocy VA [%] | 0,02 |
| Zakres częstotliwości | DC 1 MHz |
| Bezpośredni pomiar prądu do [Arms] | 50 |
| Liczba zakresów prądowych | 9 |
| Bezpośredni pomiar napięcia | 3000 Vpk (1 kVrms) |
| Liczba zakresów napięciowych | 9 |
| Tryb graficzny oscyloskopu | Tak |
| Tryb diagramów wektorowych | Nie |
| Master-Slave | Tak |
| Pomiar prądów rozruchowych | Tak |
| Pomiar mocy czuwania (Standby) | Tak |
| Analiza sprawności napędów z PWM | Tak |
| Pomiar strat transformatorów mocy | Tak |
| Tryb pomiarowy IEC61000 | Tak (Pre-Compliance) |
| Analiza interharmonicznych | Tak |
| Moment obrotowy/prędkość | Tak |
| Harmoniczne do | 417 |
| Dokładność pomiaru fazy | 0,01° |
| Współczynnik szczytu (CF) | 20 (napięcie i prąd) |
| Częstotliwość próbkowania | 2,2 Mpróbek/sek |
| Liczba rekordów rejestratora RAM | 10M |
| Pamięc wewnętrzna | 1 GB |
| Okno rejestratora [ms] | 2 |
| Złącza | RS232, USB, LAN, GPIB |
| Wyświetlacz | 320x240 Full colour TFT |
| Wysokość [mm] | 130 |
| Szerokość [mm] | 400 |
| Głębokość [mm] | 315 |
| Masa [kg] | 6 |
| Zasilanie | 90..265 Vrms, 50..60 Hz, 40 VAmax |
| Kalibracja | Akredytowana UKAS (ISO17025) kalibracja (55-850Hz), standardowa szerokopasmowa kalibracja (DC - 2MHz) bez akredytacji UKAS |
| Jednostka sprzedażowa | Sztuki |
Wielofazowy analizator mocy serii PPA5500 firmy Newtons4th stosuje unikalną technikę analizy, pozwalającą na wykonywanie pomiarów w czasie rzeczywistym bez przerw w danych, w technologii wysokoprędkościowego przetwarzania sygnałów na podstawie konstrukcji FPGA/DSP oraz technologii płaskich boczników. Ten wydajny analizator rejestruje, przechowuje, przetwarza i usuwa próbki sygnału, zapewniając, że żadne zdarzenie nie zostanie pominięte, co jest istotne dla dokładnych pomiarów przebiegów asynchronicznych. Przeznaczony w szczególności do testowania strat mocy transformatorów przy bardzo niskim współczynniku mocy, analizy sprawności falowników napędowych z PWM, badania mocy w trybie czuwania (Standby Power) wg. IEC62301/EN50564 jak również dla wielu innych zastosowań. Mierzone wielkości: W, VA, Var, współczynnik mocy, V&A – rms, uśredniona wartość skuteczna, AC, DC, peak, surge, współczynnik szczytu, współczynnik kształtu, konwersja gwiazda-trójkąt, konwersja trójkąt-gwiazda.
Cechy:
- Liczba faz: 6
- Zakres częstotliwości: DC 1 MHz
- Złącza: RS232, USB, LAN, GPIB
- Wyświetlacz: 320x240 Full colour TFT
- Wymiary: 130x400x315 mm
- Wersja do pomiarów wysokich prądów
- Zastosowanie:
- projektowanie i badanie falowników do ogniw słonecznych
- analiza mocy w trybie czuwania ‘Standby’ wg. EN50564 i IEC62301
- analiza sprawności sterowników LED
- analiza napędów silnikowych elektrycznych o zmiennej prędkości
- analiza strat dławików/indukcyjności
- analiza harmonicznych i migotań wg. IEC61000
- analiza harmonicznych do 100-ej
- pomiar strat transformatorów mocy
Zalety:
- Najwyższa w klasie dokładność pomiaru mocy w szerokim zakresie częstotliwości
- Unikalna konstrukcja karty analogowej napięcia i prądu zapewnia wysoką dokładność zarówno analizy mocy, jak i harmonicznych
- Ciągła analiza w trybie czasu rzeczywistego (No-Gap)
- Bardzo wysoka wydajność
- Każdy analizator posiada certyfikat wzorcowania wg. ISO17025 (UKAS)
- Prezentacja danych: cyfrowa w czasie rzeczywistym, tabelaryczny, graficzny, oscyloskop
- Tryb analizy napędów z PWM
- Tryb analizy transformatorów mocy
- Bezpłatne oprogramowanie PPALoG do rejestracji danych (pobranie ze strony internetowej)
