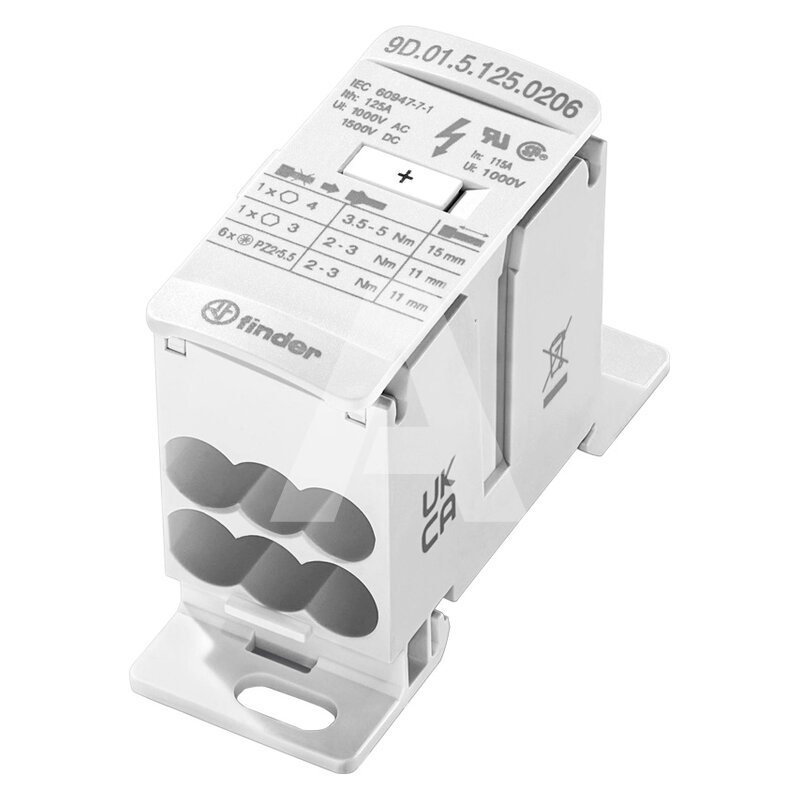

Blok rozdzielczy, 8 połączeń, wejście 2x35 mm², wyjście 6x16 mm², 125 A, 9D.01.5.125.0206
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | FINDER |
| Kod producenta | 9D.01.5.125.0206 |
| Seria | 9D |
| Typ produktu | Bloki rozdzielcze wysokiej mocy |
| Liczba szyn prądowych | 1 |
| Liczba połączeń na szynę prądową | 8 |
| Napięcie [V] | 1000 |
| Napięcie DC [V] | 1500 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Prąd znamionowy In [A] | 125 |
| Krótkotrwała wytrzymałość prądowa (Icw 1s) [A] | 4200 |
| Znamionowy prąd zwarciowy (SCCR) [kA] | 100 |
| Znamionowa wytrzymałość na prąd udarowy (Ipk) [kA] | 30 |
| Kolor | Szary |
| Sposób montażu | Panelowy lub na szynie DIN 35mm (EN 60715) |
| Wysokość przy najniższym sposobie montażu [mm] | 51 |
| Długość [mm] | 75 |
| Szerokość [mm] | 29,4 |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Liczba wejść | 2 |
| Przekrój przyłączeniowy przewodu [mm²] | 10..35 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 15 |
| Narzędzie | 6x Wkrętak płaski lub krzyżowy, 1x Klucz imbusowy |
| Wartość momentu dokręcania [Nm] | 3,5..6 |
| Liczba wyjść | 6 |
| Minimalny przekrój przewodu na wyjściu [mm²] | 2,5 |
| Maksymalny przekrój przewodu na wyjściu [mm²] | 16 |
| Długość odizolowania na wyjściu [mm] | 11 |
| Narzędzie na wyjściu | 6x Wkrętak płaski lub krzyżowy 5,5/PZ2 mm, 1x Klucz imbusowy 3 mm |
| Wartość momentu dokręcenia na wyjściu [Nm] | 2..3 |
| Zakres temperatury pracy [°C] | -20..70 |
| Stopień ochrony (NEMA) | 1 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Nie |
| Certyfikaty | UKCA, CSA, cRUus, EAC |
| Aplikacja | Jedno lub wieloprzewodowa |
| Znakowanie | Zestaw do znakowania (L1, L2,L3,N,PE,+,-) dostarczany z każdym blokiem |
| Uwagi | Odwracana górna pokrywa obudowy |
Rozwiń listę atrybutów
Blok rozdzielczy, model 9D.01.5.125.0206.
Bloki rozdzielczy dużej mocy jest doskonałym rozwiązaniem do organizacji przestrzeni w szafach rozdzielczych. Jego zastosowanie pozwala na optymalizację połączeń przewodów wewnątrz obudowy.
Cechy:
- Kolor: szary
- wymiary: 51x75x29,4 mm
- Montaż: panelowy lub na szynę DIN 35 mm
- Napięcie: 1000 V
- Napięcie DC: 1500 V DC
- Prąd znamionowy In: 125 A
- Liczba szyn prądowych: 1
- Liczba połączeń na szynę prądową: 8
- Liczba wejść: 2x35 mm²
- Liczba wyjść: 6x16 mm²
- Stopień ochrony: IP20
- Zakres temperatury pracy: od -20°C do 70°C
Zalety:
- Bardzo prosty montaż
- Zestaw do znakowania gotowy do użycia: L1,L2,L3,N,PE,+,- (dostarczany z każdym blokiem)
- Wartości znamionowe, dopuszczenia i ustawienia momentu dokręcenia śrub zaznaczone na obudowie
- Odwracalny zatrzask na obudowie
- Sąsiednie bloki mogą być blokowane mechanicznie, w razie potrzeby
- Możliwość podłączenia kabli zasilających o dużym przekroju i rozdziału energii w szafach elektrycznych

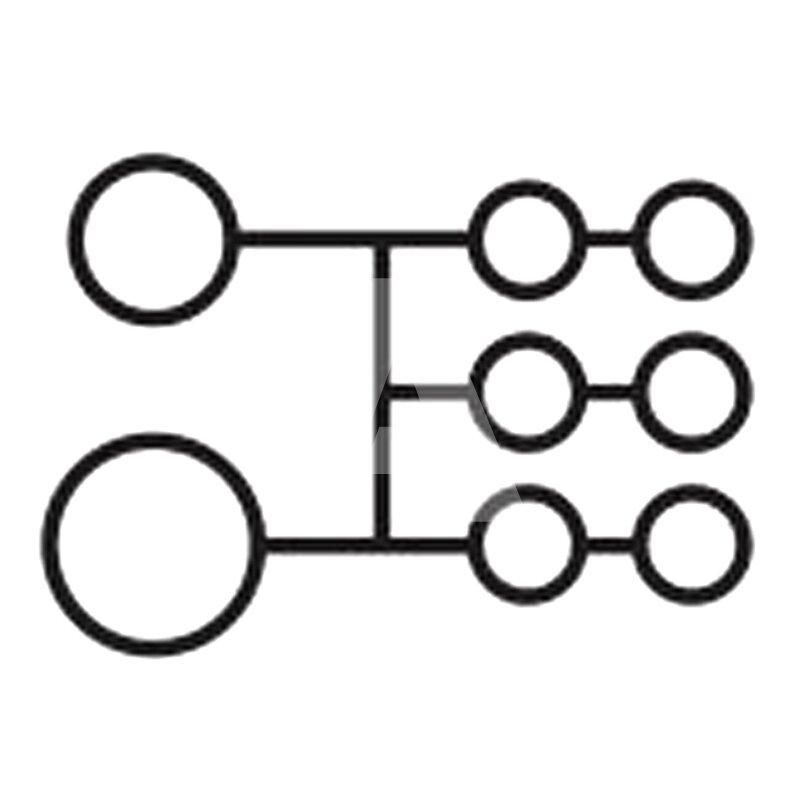

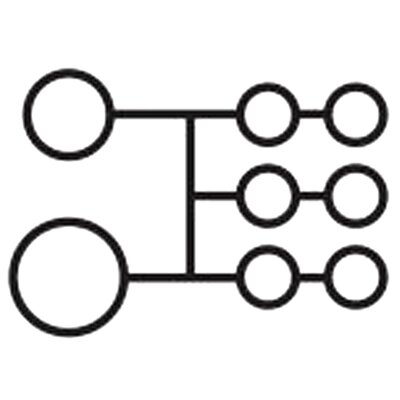

- 3 konfiguracje dostępne w jednym produkcie:
Rozdzielacz jednopolowy: podział mocy na 6 wyjść
Blok rozdzielczy wielowyjściowy: podział mocy ze zwiększoną liczbą wyjść
Grupowanie: łączy kilka wejść w jedno wyjście (np. fotowoltaika)
