Blok rozdzielczy, 9D.01.5.175.0210

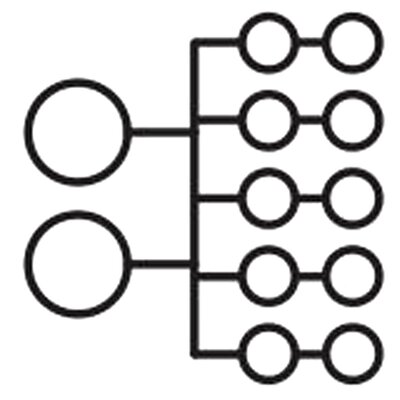

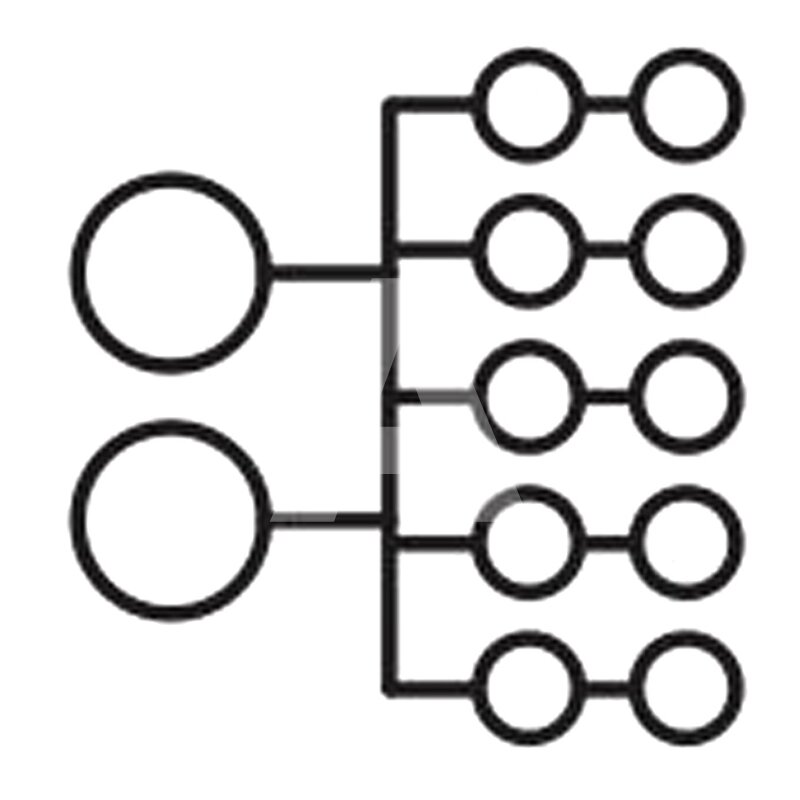

Blok rozdzielczy, 9D.01.5.175.0210 - schemat

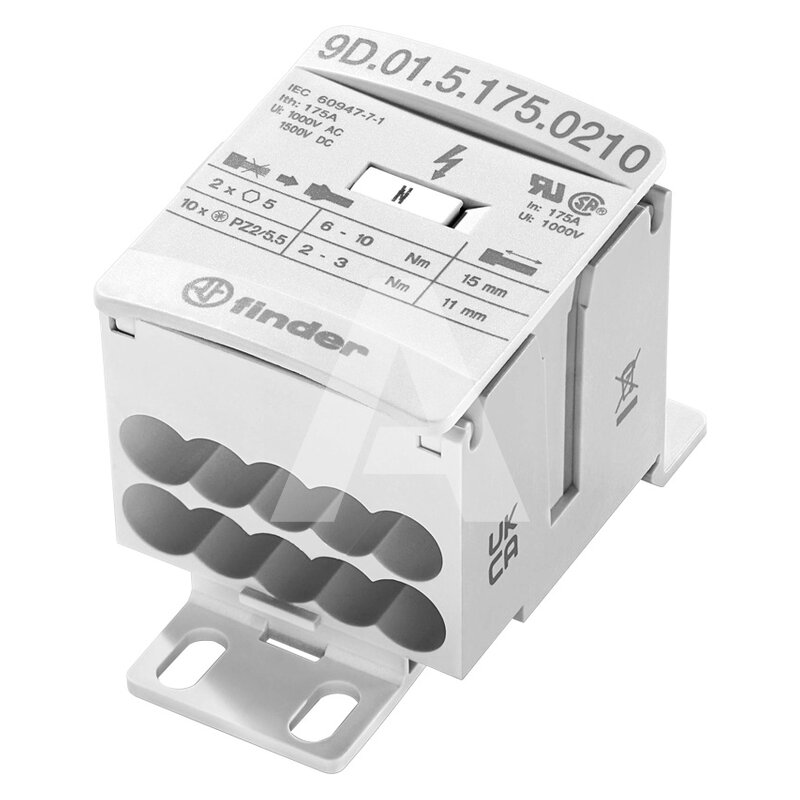

Blok rozdzielczy, 12 połączeń, wejście 2x70 mm², wyjście 10x16 mm², 175 A, 9D.01.5.175.0210

Symbol produktu: I-9D0151750210000
Generuj informacje o produkcie
Porównaj produkt
Producent FINDER
Kod producenta 9D.01.5.175.0210
Seria 9D
Typ produktu Bloki rozdzielcze wysokiej mocy
Liczba szyn prądowych 1
Liczba połączeń na szynę prądową 12
Napięcie [V] 1000
Napięcie DC [V] 1500
Znamionowe napięcie udarowe [kV] 8
Prąd znamionowy In [A] 175
Krótkotrwała wytrzymałość prądowa (Icw 1s) [A] 6000
Znamionowy prąd zwarciowy (SCCR) [kA] 100
Znamionowa wytrzymałość na prąd udarowy (Ipk) [kA] 30
Kolor Szary
Sposób montażu Panelowy lub na szynie DIN 35mm (EN 60715)
Wysokość przy najniższym sposobie montażu [mm] 52,3
Długość [mm] 72,5
Szerokość [mm] 47,4
Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
Liczba wejść 2
Przekrój przyłączeniowy przewodu [mm²] 10..70
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 15
Narzędzie Klucz imbusowy 5 mm
Wartość momentu dokręcania [Nm] 6..10
Liczba wyjść 10
Minimalny przekrój przewodu na wyjściu [mm²] 2,5
Maksymalny przekrój przewodu na wyjściu [mm²] 16
Długość odizolowania na wyjściu [mm] 11
Narzędzie na wyjściu Wkrętak płaski lub krzyżowy 5,5/PZ2 mm
Wartość momentu dokręcenia na wyjściu [Nm] 2..3
Zakres temperatury pracy [°C] -20..70
Stopień ochrony (NEMA) 1
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Certyfikaty CE, UKCA, CSA, cRUus, EAC
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Aplikacja Jedno lub wieloprzewodowa
Znakowanie Zestaw do znakowania (L1, L2,L3,N,PE,+,-) dostarczany z każdym blokiem
Uwagi Odwracana górna pokrywa obudowy
Rozwiń listę atrybutów

Blok rozdzielczy, model 9D.01.5.175.0210.

Bloki rozdzielczy dużej mocy jest doskonałym rozwiązaniem do organizacji przestrzeni w szafach rozdzielczych. Jego zastosowanie pozwala na optymalizację połączeń przewodów wewnątrz obudowy.

Cechy:

  • Kolor: szary
  • wymiary: 52,3x72,5x47,4 mm
  • Montaż: panelowy lub na szynę DIN 35 mm
  • Napięcie: 1000 V
  • Napięcie DC: 1500 V DC
  • Prąd znamionowy In: 175 A
  • Liczba szyn prądowych: 1
  • Liczba połączeń na szynę prądową: 12
  • Liczba wejść: 2x70 mm²
  • Liczba wyjść: 10x16 mm²
  • Stopień ochrony: IP20
  • Zakres temperatury pracy: od -20°C do 70°C

Zalety:

  • Bardzo prosty montaż
  • Zestaw do znakowania gotowy do użycia: L1,L2,L3,N,PE,+,- (dostarczany z każdym blokiem)
  • Wartości znamionowe, dopuszczenia i ustawienia momentu dokręcenia śrub zaznaczone na obudowie
  • Odwracalny zatrzask na obudowie
  • Sąsiednie bloki mogą być blokowane mechanicznie, w razie potrzeby
  • Możliwość podłączenia kabli zasilających o dużym przekroju i rozdziału energii w szafach elektrycznych
  • 3 konfiguracje dostępne w jednym produkcie:
    Rozdzielacz jednopolowy: podział mocy na 10 wyjść
    Blok rozdzielczy wielowyjściowy: podział mocy ze zwiększoną liczbą wyjść
    Grupowanie: łączy kilka wejść w jedno wyjście (np. fotowoltaika)
