Blok rozdzielczy, 1 szyna, 5 połączeń 1x70/2x25/3x16 mm², przezroczysty, QBLOK1P160A6

Symbol produktu: I-QBLOK1P16000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent CABUR
Kod producenta QBLOK1P160
Liczba szyn prądowych 1
Liczba połączeń na szynę prądową 5
Przekrój przyłączeniowy przewodów na szynę prądową [mm²] 1x70 / 2x25 / 3x16
Napięcie [V] 690
Znamionowe napięcie udarowe [kV] 8
Prąd znamionowy In [A] 160
Przezroczysty Tak
Wysokość przy najniższym sposobie montażu [mm] 51
Długość [mm] 70,5
Grubość [mm] 41,6
Materiał elementu izolacyjnego Poliwęglan
Przekrój przyłączeniowy przewodu [mm²] 1x70
Przekrój przyłączeniowy przewodu 2 [mm²] 2x25
Przekrój przyłączeniowy przewodu 3 [mm²] 3x16
Rozmiar przyłączeniowy szyny zasilającej [mm] 15x5
Przekrój przewodu [mm²] 70
Średnice przewodu [mm] 1x70 / 2x25 / 3x16
Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 17 / 12
Wartość momentu dokręcania [Nm] 10(70 mm²) / 3(25 i 16 mm²)
Ilość sztuk w opakowaniu 1
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Aplikacja Jedno lub wieloprzewodowa
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

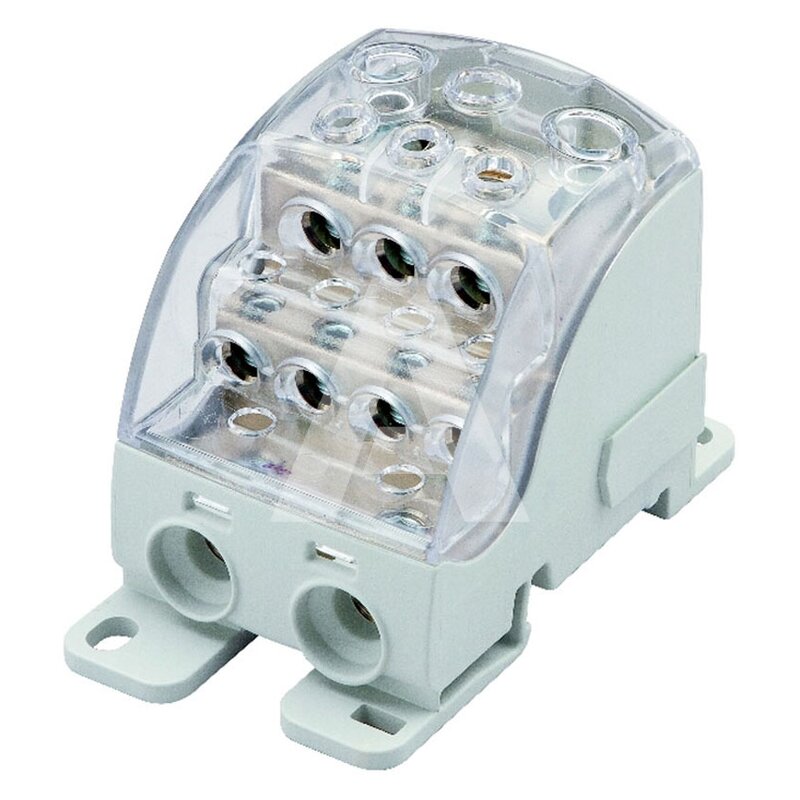

Blok rozdzielczy, model QBLOK1P160A6.

Przezroczysty, wymiary: 51x70,5x41,6 mm, materiał izolacji: poliwęglan (samogasnący).

Bloki połączeniowe są doskonałym rozwiązaniem do organizacji przestrzeni w szafach rozdzielczych. Pozwalają na optymalizację połączeń przewodów wewnątrz obudowy. Bloki cechuje łatwy montaż. Są zgodne z normą EN 60947-7-1. Każda przewodząca szyna zbiorcza jest osobno izolowana.

Cechy:

  • Przekrój połączeniowy przewodów: 1x70 mm², 2x25 mm², 3x16 mm²
  • Prąd znamionowy In: 160 A
  • Napięcie: 690 V
  • Liczba szyn prądowych: 1
  • Liczba połączeń prądowych na szynę: 5
