Czujniki radarowe

Czujniki radarowe to niezawodne rozwiązanie do bezkontaktowego pomiaru odległości, kontroli położenia oraz wykrywania obiektów w aplikacjach przemysłowych. Dzięki technologii radarowej umożliwiają stabilną pracę także w wymagających warunkach, w których tradycyjne metody detekcji mogą być mniej skuteczne. Sprawdzają się m.in. w automatyce maszyn, transporcie wewnętrznym, systemach pozycjonowania, magazynach automatycznych oraz instalacjach, w których istotna jest precyzyjna kontrola dystansu.

Jak działają czujniki radarowe?

Czujniki radarowe wykorzystują fale elektromagnetyczne do bezkontaktowego pomiaru odległości, zmiany odległości oraz pozycjonowania obiektów. Urządzenie emituje sygnał radarowy w kierunku mierzonego obiektu, a następnie odbiera sygnał odbity od jego powierzchni. Na tej podstawie czujnik oblicza dystans pomiędzy punktem odniesienia sensora a wykrywanym obiektem.

Technologia radarowa pozwala prowadzić pomiar bez fizycznego kontaktu z obiektem, dlatego czujniki mogą być stosowane w aplikacjach, w których elementy są w ruchu, znajdują się w trudno dostępnym miejscu lub pracują w wymagającym środowisku przemysłowym.

Wynik pomiaru może być przekazywany do sterownika lub systemu automatyki przez dostępne interfejsy komunikacyjne. Czujniki radarowe mogą być wyposażone m.in. w wyjście analogowe 4-20 mA, wyjścia przełączające PNP/NPN, RS485 oraz PROFINET. Dzięki temu można je zintegrować zarówno z prostszymi układami sterowania, jak i z rozbudowanymi systemami automatyki przemysłowej.

Modele z komunikacją PROFINET oraz zintegrowanym serwerem web ułatwiają konfigurację, diagnostykę i wdrożenie czujnika w aplikacji. Użytkownik może dopasować ustawienia urządzenia do konkretnego zadania pomiarowego i monitorować jego pracę podczas eksploatacji.

Pomiar odległości za pomocą fali radarowej

Podczas pracy czujnik radarowy wysyła sygnał w określonym kierunku, a elektronika urządzenia analizuje powracający sygnał i przelicza go na wartość odległości. Oznacza to, że czujnik może stale monitorować pozycję obiektu, kontrolować jego przesunięcie lub przekazywać informację o zmianie dystansu do systemu sterowania. Dzięki temu czujniki radarowe sprawdzają się m.in. w aplikacjach pozycjonowania, automatyce maszyn, transporcie wewnętrznym, magazynach automatycznych oraz układach, w których istotny jest szybki i powtarzalny pomiar.

Wąska wiązka i precyzyjne pozycjonowanie

Czujniki radarowe, charakteryzują się bardzo wąskim kątem otwarcia wiązki, wynoszącym ±1,5°. Takie skupienie sygnału ułatwia precyzyjne namierzanie konkretnego obiektu i ogranicza wpływ elementów znajdujących się w otoczeniu. Jest to szczególnie ważne w aplikacjach, w których czujnik ma mierzyć odległość do wybranego punktu, a nie do przypadkowych obiektów w pobliżu.

W zależności od modelu dostępne są również czujniki o szerszym kącie widzenia, np. ±3° lub ±8°, które mogą być wykorzystywane tam, gdzie wymagany jest większy obszar detekcji.

Praca w trudnych warunkach przemysłowych

Czujniki radarowe nie wymagają kontaktu z obiektem i nie mają elementów mechanicznych odpowiedzialnych za pomiar. Dzięki temu są odporne na zużycie eksploatacyjne i mogą pracować w wymagających aplikacjach przemysłowych. Technologia radarowa dobrze sprawdza się tam, gdzie występują zabrudzenia, pył, zmienne warunki środowiskowe lub ograniczona widoczność optyczna.

Radarowy pomiar odległości jest szczególnie przydatny w miejscach, w których czujniki optyczne lub laserowe mogłyby być bardziej podatne na zakłócenia wynikające z zabrudzenia powierzchni, zapylenia lub zmiennych warunków pracy.

Rodzaje dostępnych czujników radarowych

W ofercie ASTAT dostępne są przemysłowe czujniki radarowe Kübler przeznaczone do pomiaru odległości i pozycjonowania. Urządzenia pracują w szerokim zakresie temperatur od -40°C do 70°C, dlatego mogą być stosowane w wielu środowiskach produkcyjnych i logistycznych.

Dobór odpowiedniego czujnika radarowego zależy przede wszystkim od zakresu pomiaru, kąta widzenia oraz sposobu komunikacji z systemem sterowania. W zależności od potrzeb aplikacji można wybrać modele średniego lub dalekiego zasięgu.

Czujniki radarowe średniego zasięgu

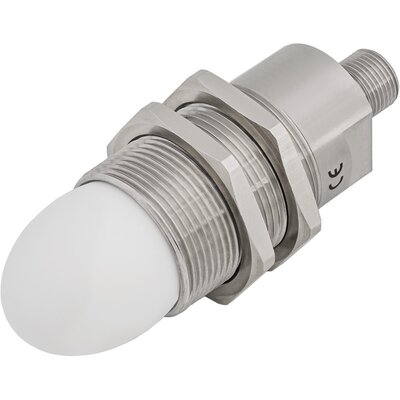

Czujniki radarowe średniego zasięgu umożliwiają pomiar odległości w zakresie kilkunastu lub kilkudziesięciu metrów. Modele o zakresie 0,15-20 lub 0,30-30 metrów mogą być stosowane w aplikacjach wymagających większego dystansu pomiarowego, np. przy kontroli pozycji wózków, elementów maszyn, systemów transportowych lub automatycznych linii produkcyjnych.

Czujniki radarowe dalekiego zasięgu

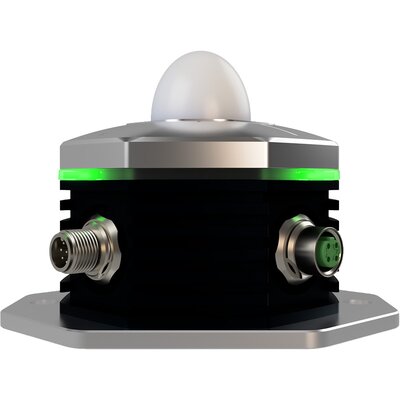

Czujniki radarowe dalekiego zasięgu są przeznaczone do aplikacji, w których konieczny jest stabilny pomiar na dużej odległości. Modele o zakresie do 40 lub 50 metrów sprawdzą się w systemach pozycjonowania, logistyce wewnętrznej, automatyzacji magazynów oraz w układach, w których czujnik musi wykrywać obiekt z większego dystansu.

Interfejsy i komunikacja

Dostępne czujniki radarowe mogą być wyposażone w wyjście analogowe 4-20 mA oraz wyjścia przełączające PNP/NPN, co ułatwia integrację z układami sterowania i sterownikami PLC. Wybrane modele oferują także komunikację PROFINET oraz RS485, dzięki czemu mogą być stosowane w bardziej rozbudowanych systemach automatyki przemysłowej.

Zastosowanie czujników radarowych

Czujniki radarowe znajdują zastosowanie tam, gdzie wymagany jest bezkontaktowy, powtarzalny i odporny na warunki otoczenia pomiar odległości. Mogą być wykorzystywane w automatyce przemysłowej, systemach transportu bliskiego, magazynach wysokiego składowania, maszynach produkcyjnych, suwnicach, układnicach oraz liniach technologicznych.

Kompleksowa oferta czujników przemysłowych

Czujniki radarowe to tylko jedna z grup rozwiązań stosowanych w automatyce przemysłowej. W zależności od aplikacji warto rozważyć także inne technologie detekcji i pomiaru, takie jak: czujniki indukcyjne, laserowe czujniki odległości, pojemnościowe, optyczne, magnetyczne czy czujniki poziomu. Dzięki szerokiej ofercie ASTAT możliwy jest dobór urządzeń dopasowanych do rodzaju wykrywanego obiektu, wymaganej dokładności, warunków środowiskowych oraz sposobu komunikacji z systemem sterowania.

Dobierz czujnik radarowy do swojej aplikacji

Sprawdź dostępne czujniki radarowe ASTAT i wybierz model dopasowany do wymaganego zakresu pomiaru, interfejsu komunikacyjnego oraz warunków pracy. Skontaktuj się z naszym zespołem, jeśli potrzebujesz wsparcia w doborze odpowiedniego czujnika do konkretnej aplikacji.
