Czujnik radarowy do pomiaru odległości i pozycjonowania, zakres pomiaru 0,1-6 m, RAD78D.006.11153.3C12

Czujnik radarowy do pomiaru odległości i pozycjonowania, RAD78D.006.11153.3C12

Czujnik radarowy RAD78D z interfejsem PROFINET i zintegrowanym serwerem sieciowym może być używany zarówno jako samodzielny czujnik, jak i w rozwiązaniach systemowych. Dzięki intuicyjnemu interfejsowi GUI (Graphical User Interface) czujnik jest łatwy do wdrożenia w aplikacji i związanej z nią koncepcji sterowania. Niezwykle wąski kąt przysłony wynoszący zaledwie ±1,5° (3°) zapewnia maksymalną ostrość. Dzięki częstotliwości pomiarowej 500 Hz, pomiary mogą być wykonywane nie tylko precyzyjnie, ale także szybko z dokładnością ±0,1 mm. Oznacza to, że dzięki najnowszej technologii radarowej można realizować niezliczone aplikacje, nawet w najtrudniejszych warunkach środowiskowych.

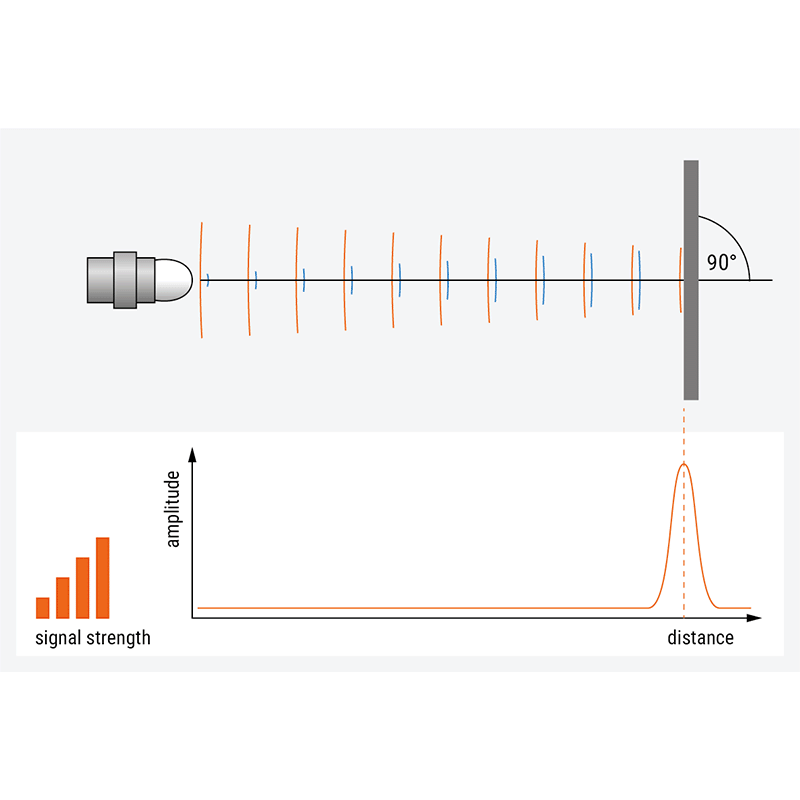

Czujnik zapewnia pomiar w czasie rzeczywistym z częstotliwością do 500 Hz oraz wysoką powtarzalność na poziomie ±0,1 mm. Wyjątkowo wąski kąt przysłony ±1,5° (3°) umożliwia precyzyjne wykrywanie obiektów i dokładny pomiar odległości nawet w wymagających aplikacjach. Dzięki zakresowi pomiarowemu od 0,1 m do 6 m oraz wyjątkowo małemu zakresowi martwemu na początku pomiaru czujnik sprawdza się w wielu aplikacjach przemysłowych. Może być stosowany jako samodzielny czujnik lub jako element kompletnego rozwiązania systemowego. Urządzenie idealnie nadaje się do precyzyjnego pomiaru odległości, a także do innowacyjnych systemów pomiaru profili, szerokości i grubości. Nowoczesna technologia radarowa, zamknięta w wytrzymałej metalowej obudowie, gwarantuje niezawodny pomiar nawet w ekstremalnych warunkach pracy. Czujnik skutecznie działa przy wysokiej temperaturze, zapyleniu, mgle, dymie, deszczu, wietrze oraz przy niekorzystnym oświetleniu. W przypadku aplikacji narażonych na ekstremalne ciepło promieniowania dostępna jest chłodzona powietrzem obudowa ochronna, która zwiększa bezpieczeństwo i stabilność pracy urządzenia. Dopasowane akcesoria ułatwiają podłączenie czujnika oraz jego dostosowanie do konkretnej aplikacji. Wizualne sprzężenie zwrotne za pomocą diod LED pomaga w prawidłowym ustawieniu czujnika względem obiektu pomiarowego oraz umożliwia ocenę siły sygnału. Zintegrowany interfejs PROFINET zapewnia łatwą integrację z nowoczesnymi systemami automatyki przemysłowej i zgodność z wymaganiami Industry 4.0. Czujnik posiada również wbudowany serwer sieciowy, dodatkowy interfejs analogowy 4–20 mA oraz trzy cyfrowe wyjścia przełączające PNP/NPN. Graficzny interfejs użytkownika oraz oprogramowanie konfiguracyjne oparte na przeglądarce zapewniają wygodną i intuicyjną obsługę. Wizualizacja krzywej echa pozwala użytkownikowi „zobaczyć to, co widzi czujnik”, co ułatwia uruchomienie, diagnostykę i optymalizację pracy urządzenia. Liczne opcje ustawień oraz funkcje konfiguracyjne umożliwiają precyzyjne dopasowanie czujnika do wymagań aplikacji, zwiększając wydajność i niezawodność całego procesu.

Cechy:

• Zakres pomiaru: 0,1…6
• Interfejs: PROFINET Analogowy 4…20mA + 3 wyjścia przełączające PNP/NPN, RS485
• Kąt przysłony: ±1.5°
• Napięcie zasilające: 24 V DC

Zalety:

• Umożliwia łatwą integrację z sieciami przemysłowymi dzięki interfejsowi PROFINET
• Zapewnia szybką i precyzyjną detekcję dzięki częstotliwości pomiarowej 500 Hz
• Ułatwia konfigurację przez zintegrowany serwer sieciowy i intuicyjny interfejs GUI
• Sprawdza się w wymagających warunkach pracy dzięki odpornej obudowie przemysłowej
• Nadaje się do trudnych warunków środowiskowych dzięki wysokiemu stopniowi ochrony
